Stromwandler Einstellen - PQ Plus UMD 98 Schnellanleitung

Stromwandler einstellen

1. Betätigen Sie eine beliebige Taste am UMD 98.
2. Über die Taste 3
3. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen
und bestätigen dies mit der Taste 3.
4. Navigieren Sie nun zum Punkt „Messung" und
bestätigen dies ebenfalls mit der Taste 3.

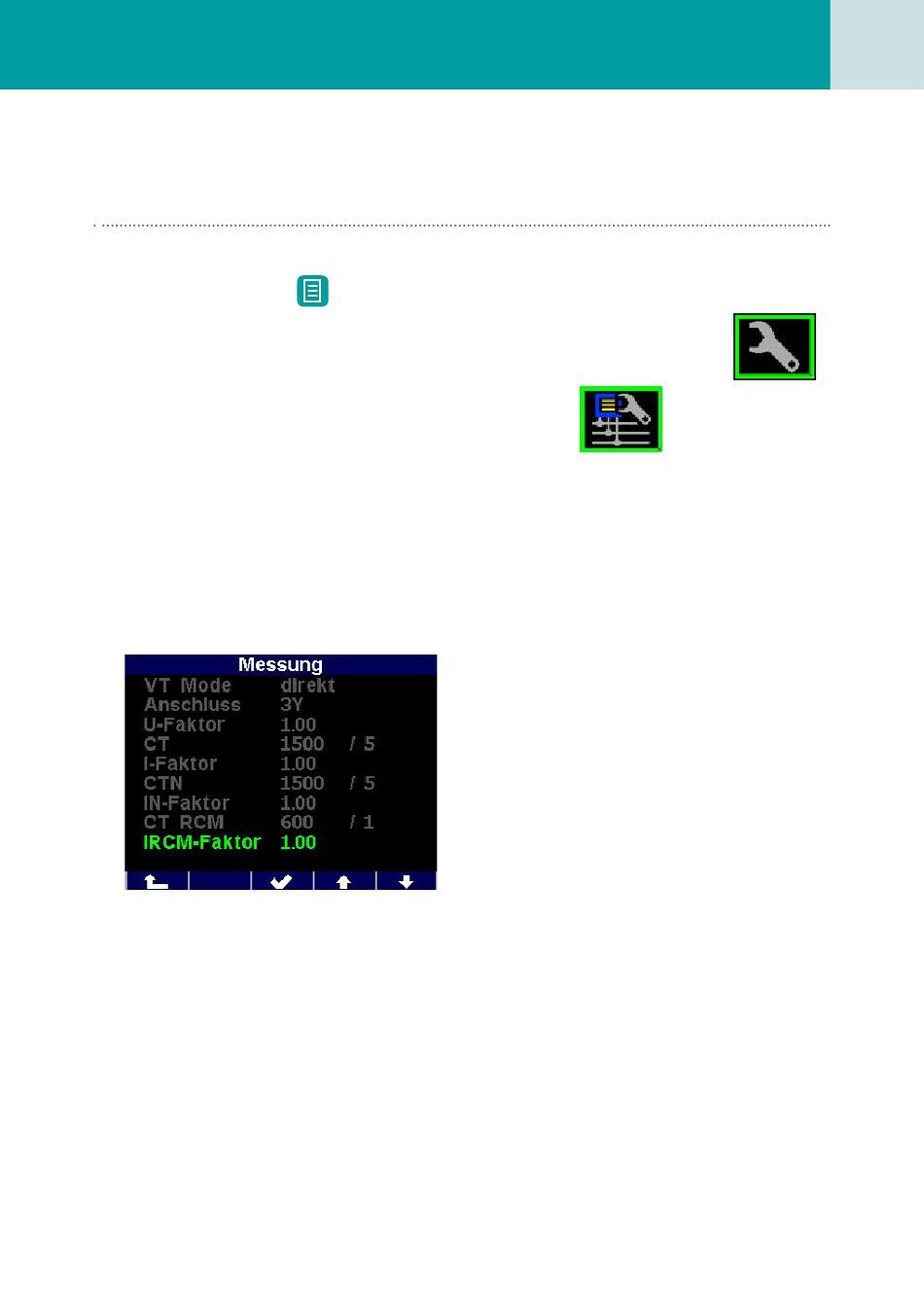

5. Hier können Sie unter dem Punkt „CT" Ihr Wandlerverhältnis
(für I1, I2, I3) eingeben.
Hier im Beispiel: 1500 / 5 A. Für das Wandlerverhältnis des
Neutralleiters wählen Sie „CTN" und für die Fehlerstromwandler
wählen Sie „CT RCM".
6. Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie
diese mit der Taste 3 und gehen durch mehrfaches Betätigen der
Taste 1 zurück in das Hauptmenü.
Die folgende Abfrage bestätigen Sie mit Taste 2.
gelangen Sie ins Hauptmenü.
