3.5 aussparungen für anschluss- und abflussleitungen

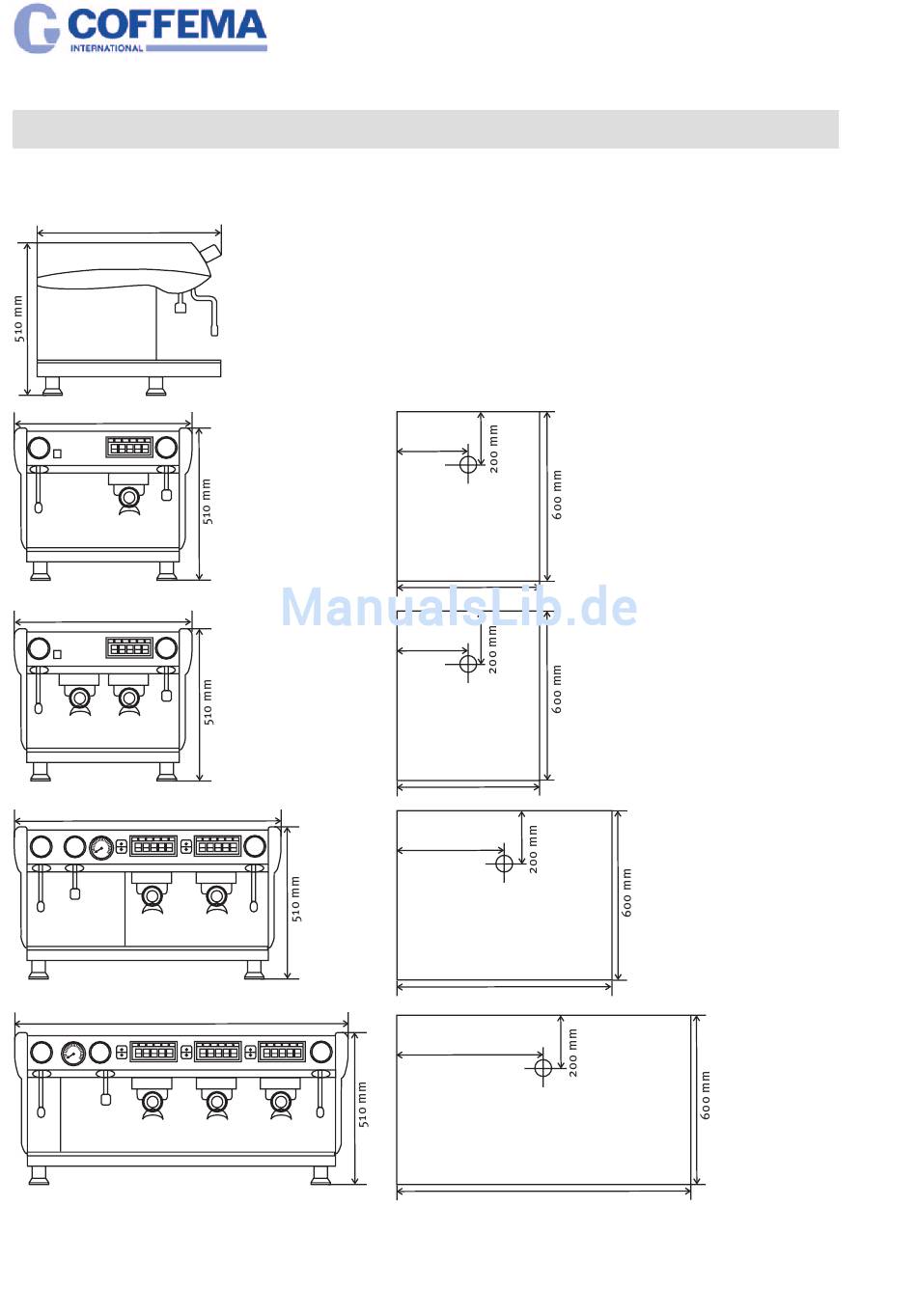

die Zeichnung zeigt die grundfläche der siebträger-Espressomaschine mit den vorgesehenen
aussparungen für Zu- und ableitungen (a).
600 mm
500 mm
500 mm
685 mm
975 mm
seite 10
die abbildungen zeigen die siebträger-Espressomaschine
ohne tassenhaube.
Höhe mit tassenhaube: 795 mm
Bei schrankeinbau ausreichend Platz für tassenhaube
vorsehen.
250 mm
A
LEONA I
500 mm
250 mm
A
LEONA
Compact
500 mm
342 mm
A
LEONA II
685 mm
487 mm
LEONA III
TECHNISCHE DATEN
der abstand der siebträ-
ger-Espressomaschine
von Wänden und gegen-
ständen muss mindestens
100 mm betragen.
a = tischausschnitt für
Zu- und ableitungen ca.
45–60 mm durchmesser
A
975 mm
