3.5 Aussparungen für Anschluss- und Abflussleitungen

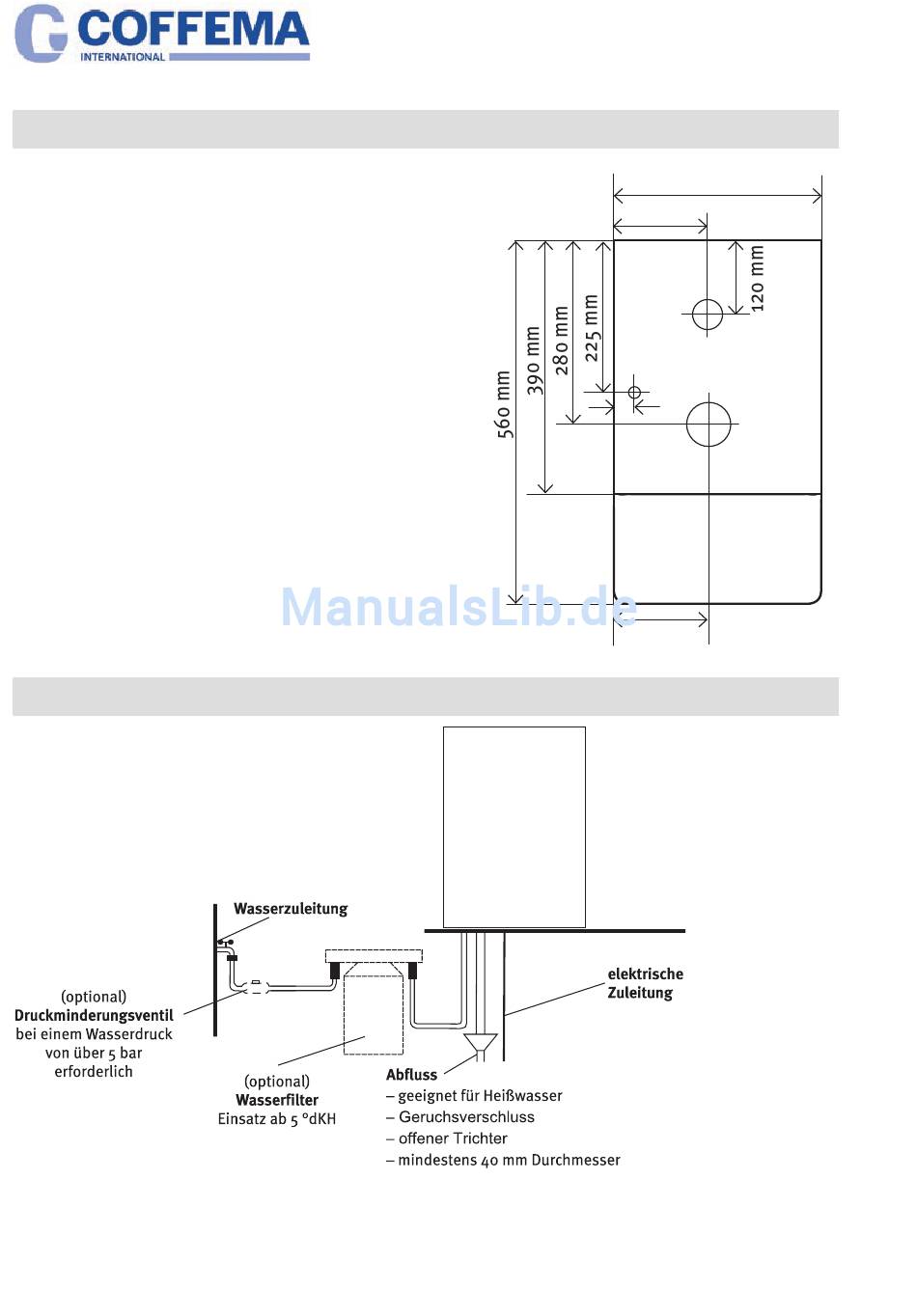

Die Zeichnung zeigt die Grundfläche des Kaf-
feeautomaten mit den vorgesehenen Ausspa-
rungen für Zu- und Ableitungen.
A. Aussparung für Zu- und Ableitungen ca.
45–60 mm Durchmesser
B. Tischausschnitt für Milchschlauch
ca. 10 mm Durchmesser
C. Aussparung für Satzrutsche (optional)
ca. 80 mm Durchmesser

3.6 Anschlussschema

Seite 10
TECHNISCHE DATEN
Armonia
325 mm
162 mm
A
B
30 mm
C
172 mm
