3.5 Aussparungen für Anschluss- und Abfl ussleitungen

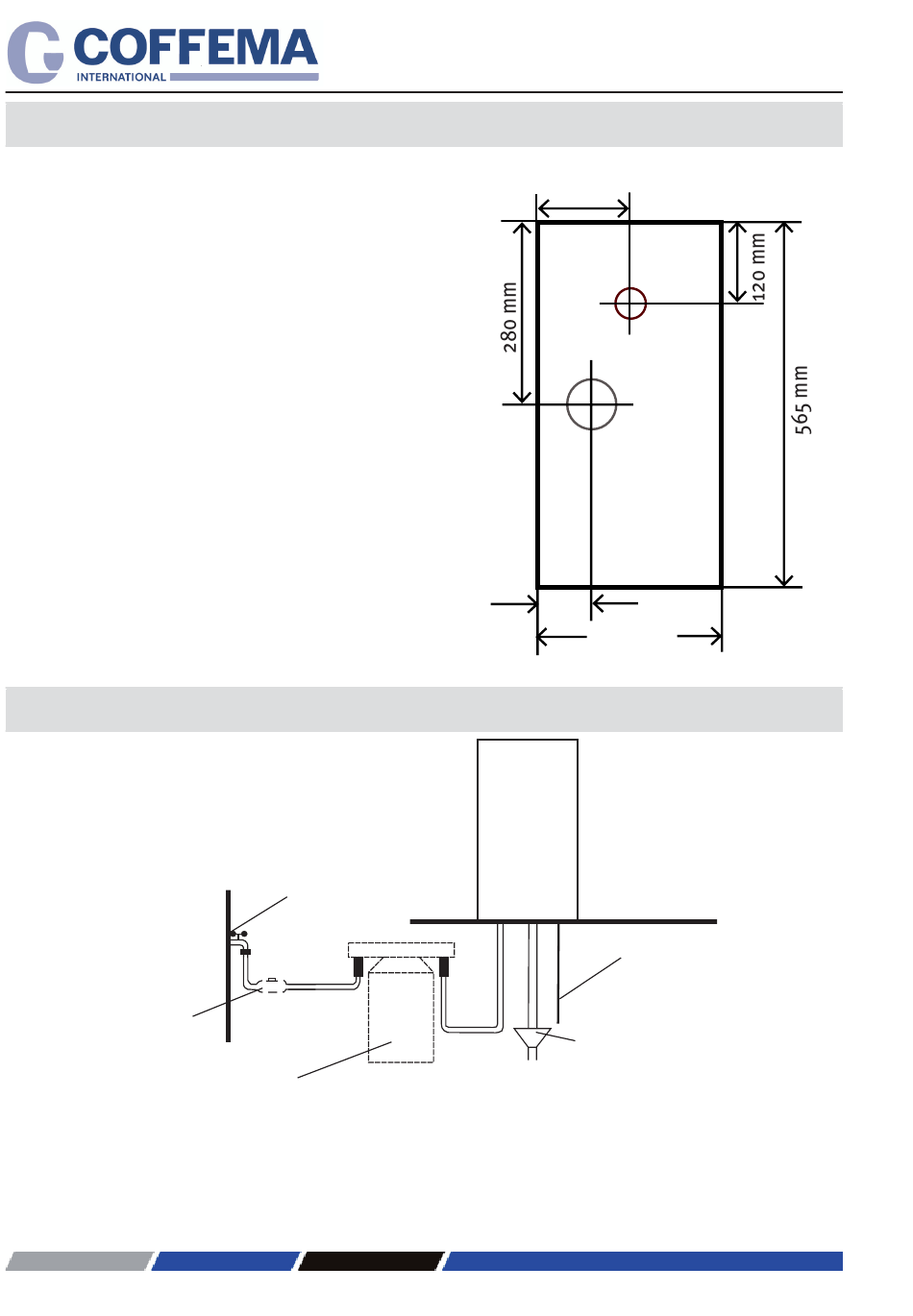

Die Zeichnung zeigt die Grundfl äche des Ge-
rätes mit den vorgesehenen Aussparungen für
Zu- und Ableitungen (A).
A: Aussparung für Zu- und Ableitungen ca.
45–60 mm Durchmesser
B: Aussparung für Satzrutsche (optional)
ca. 80 mm Durchmesser

3.6 Anschlussschema

(optional)
Druckminderungsventil
bei einem Wasserdruck
von über 5 bar
erforderlich
Seite 10
Zuleitungsventil
(optional)
Wasserfilter
Einsatz ab 5 °dKH
TECHNISCHE DATEN
141 mm
A
B
85 mm
282 mm
MULTI
elektrische
Zuleitung
Abfluss
–
geeignet für Heißwasser
–
mindestens 40 mm Durchmesser
–
Geruchsverschluss
–
offener Trichter
