3.5 Aussparungen für Anschluss- und Abflussleitungen

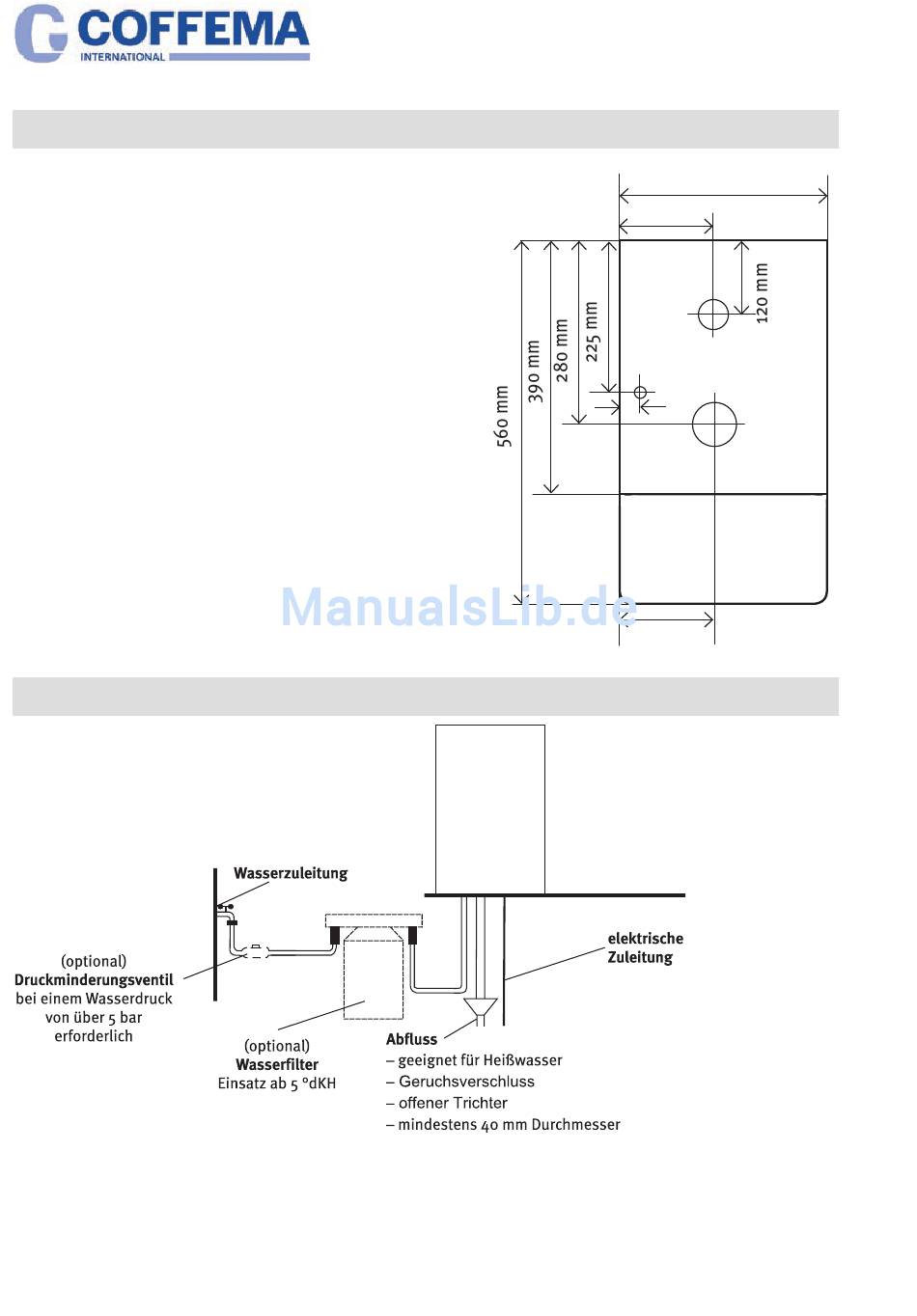

Die Zeichnung zeigt die Grundfläche des Kaffeeau-
tomaten mit den vorgesehenen Aussparungen für
Zu- und Ableitungen.
A. Aussparung für Zu- und Ableitungen ca.
45–60 mm Durchmesser
B. Tischausschnitt für Milchschlauch
ca. 10 mm Durchmesser
C. Aussparung für Satzrutsche (optional) ca.
80 mm Durchmesser

3.6 Anschlussschema

Seite 10
TECHNISCHE DATEN
Smart
324 mm
162 mm
A
B
30 mm
C
172 mm
