SERVOMOTORE - STELLANTRIEB - SERVOMOTOR - SERVOMOTEUR
LEVA - HEBEL - LEVER - LEVIER
NERA - SCHWARZER - BLACK - NOIR
ROSSA - ROTER - RED - ROUGE
ARANCIO - ORANGENER - ORANGE - ORANGE
AZZURRA - BLAUER - BLUE - BLEU
(A)
(B)
AJ6 CC
A
kg/h
220
B
bar
10 - 20
C
bar
0,45
D
cSt
2,8 - 75
E
°C
60
F
bar
2
G
bar
12
H
mm
0,150
20

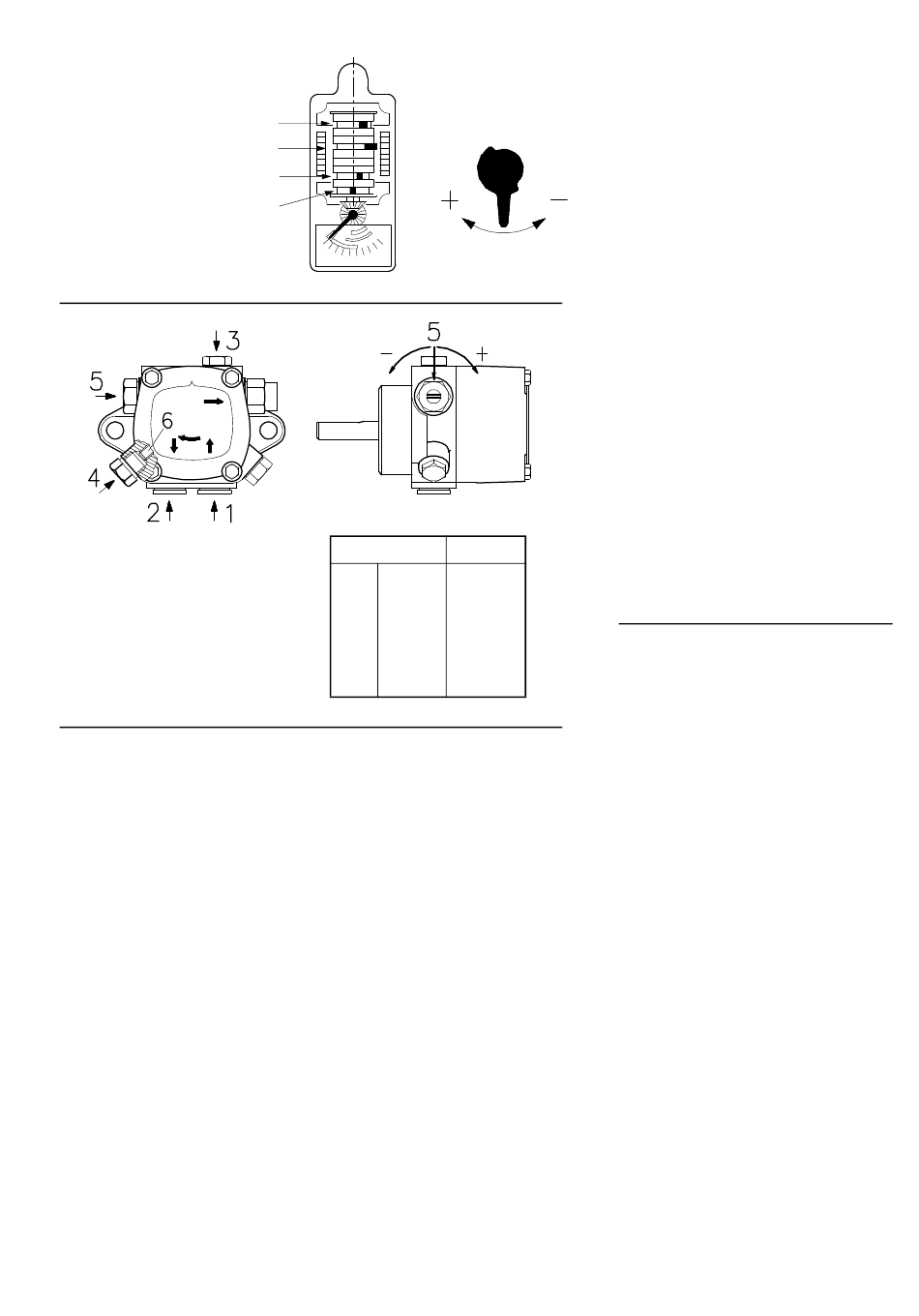

SERVOMOTORE (A)
Il servomotore regola la serranda dell'aria.
L'angolo di rotazione è di 90° in 5 s.
Non modificare (per il momento) la regolazione
fatta in fabbrica alle 4 leve di cui è dotato.
Una targhetta graduata con 4 settori colorati evi-
denzia il punto d'intervento delle leve.
Leva azzurra
Regola la posizione della serranda aria con il
bruciatore in sosta: serranda aria chiusa.
Leva arancio
Regola la posizione della serranda aria con il
bruciatore funzionante in 1° stadio.
Leva rossa
Regola la posizione della serranda aria con il
bruciatore funzionante in 2° stadio.
D1195
Leva nera
Determina il momento d'apertura della valvola
gas o gasolio di 2° stadio.
Deve sempre intervenire prima (di poco) della
leva rossa e dopo della leva arancio.
Non deve intervenire con la leva rossa, per evi-
tare il pericolo che la valvola del gas o del gaso-
lio non si apra per niente.
Non deve intervenire subito dopo la leva aran-
cio, per evitare la combustione in difetto d'aria.
Per avvicinare il momento dell'apertura della
valvola gas o gasolio alla posizione della ser-
randa in 2° stadio, ruotare la leva nera verso
sinistra; per allontanare il momento dell'aper-
tura, ruotare la leva verso destra.
Riepilogando quindi, l'intervento delle leve deve
avvenire con la seguente successione:
1° Leva azzurra
2° Leva arancio
3° Leva nera
4° Leva rossa
POMPA (B)
1 - Aspirazione
2 - Ritorno
3 - Attacco manometro
4 - Attacco vacuometro
5 - Regolatore di pressione
D1177
A - Portata min. a 12 bar di pressione
B - Campo di pressione in mandata
C - Depressione max in aspirazione
D - Campo di viscosità
E - Temperatura max. gasolio
F - Pressione max. in aspirazione e ritorno
G - Taratura pressione in fabbrica
H - Larghezza maglia filtro
G 1/4"
G 1/4"
G 1/8"
G 1/8"
