(A)

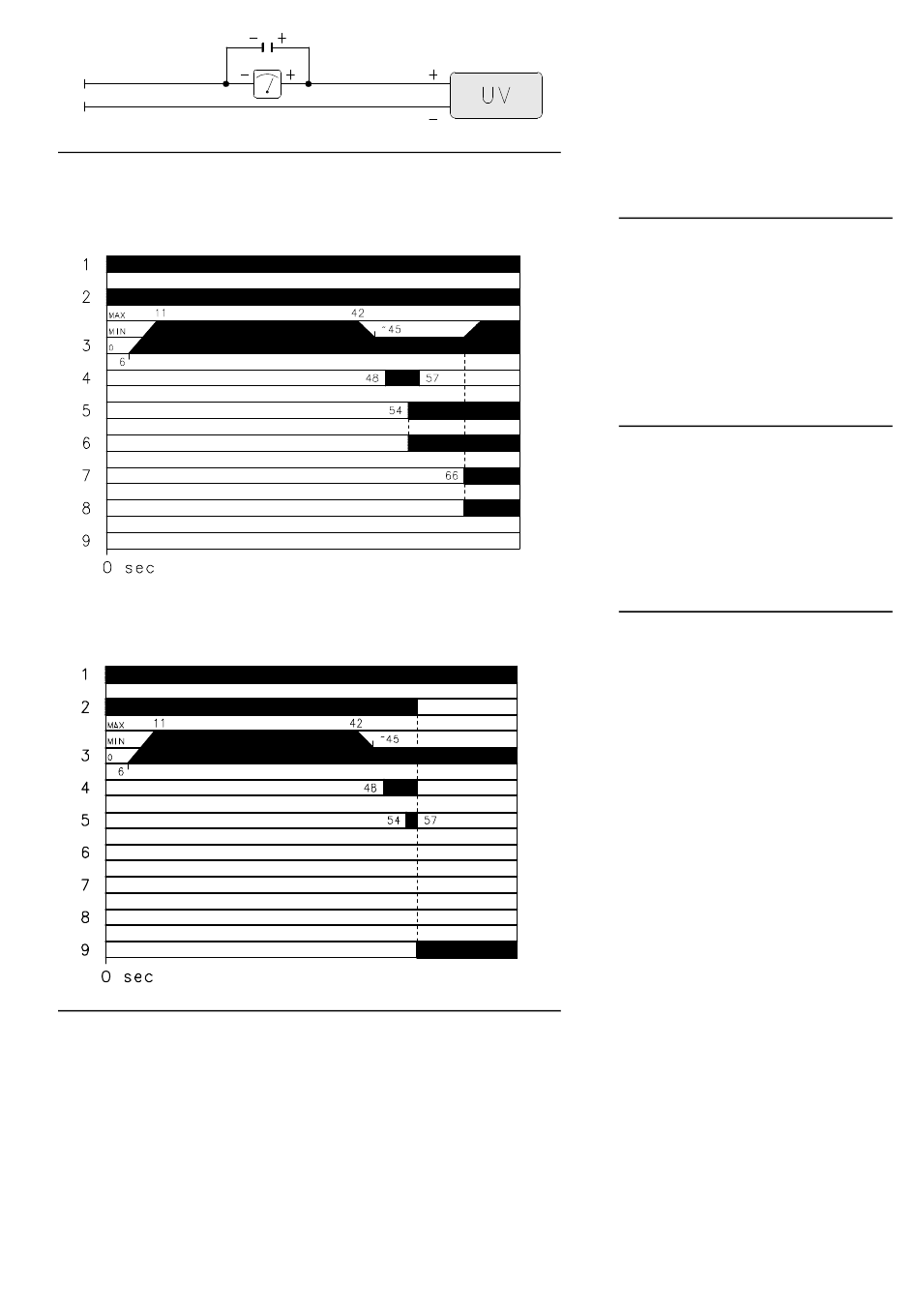

ACCENSIONE REGOLARE
(n° = secondi dall'istante 0)
NORMAL FIRING
(n° = seconds from instant 0)
MANCATA ACCENSIONE - NICHTZÜNDEN
NO FIRING - LE BRULEUR NE S'ALLUME PAS
(B)
ORDNUNGSGEMÄSSES ZÜNDEN
(n. = Sekunden ab Zeitpunkt 0)
ALLUMAGE REGULIER
(n° = secondes à partir de l'instant 0)
D1145
40
CONTROLLO DELLA COMBUSTIONE (a gas)
CO
2
E' consigliabile regolare il bruciatore con un
CO
non superiore al 10% circa (gas con Pci
2
8600 kcal/m
staratura (ad esempio variazione del tiraggio)
possa provocare combustione con difetto d'aria
D1143
e con conseguente formazione di CO.
CO
Non deve superare 100 mg/kWh.
CORRENTE ELETTRICA ALLA CELLULA UV
Valore minimo per un corretto funzionamento:
70 µA.
Se il valore è inferiore può dipendere da:
• Cellula esaurita;
• Tensione bassa (inferiore a 187 V);
• Cattiva regolazione del bruciatore.
Per misurare usare un microamperometro da
100 µA c.c., collegato in serie alla cellula, sec-
ondo lo schema, con un condensatore da 100
µF - 1V c.c. in parallelo allo strumento. Vedi fig.
(A).
FUNZIONAMENTO BRUCIATORE
Vedi fig. (B).
1 - Termostato
2 - Motore
3 - Serranda aria
4 - Trasformatore d'accensione
5 - Prima valvola
6 - Prima fiamma
D1144
7 - Seconda valvola
8 - Seconda fiamma
9 - Blocco
SPEGNIMENTO DEL BRUCIATORE IN FUNZI-
ONAMENTO
Se la fiamma si spegne accidentalmente in fun-
zionamento si ha il blocco del bruciatore entro
1s.
3
). Si evita così che una piccola
