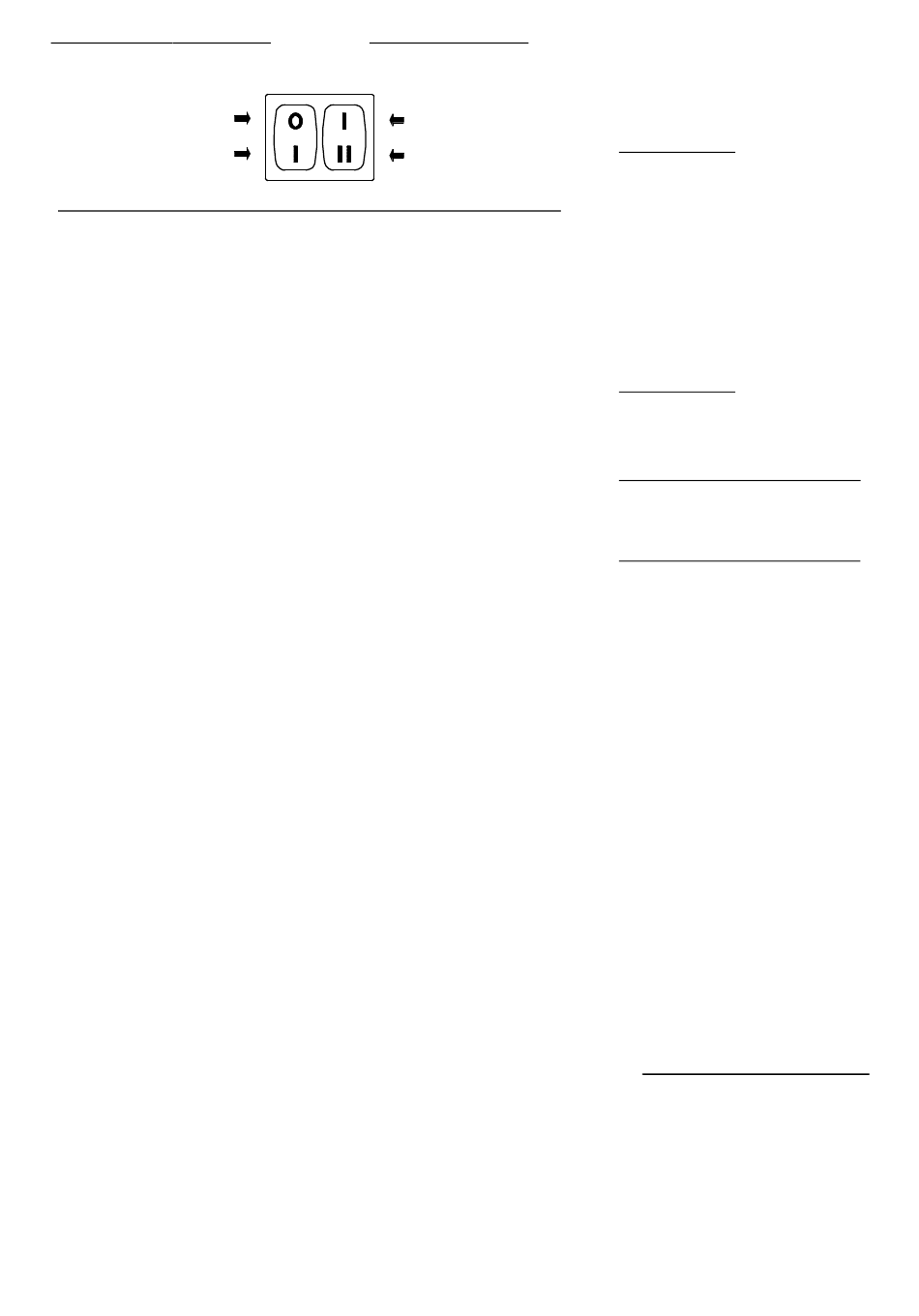

Bruciatore/Brenner
/Burner/Brûleur
Spento/Aus/Off/Eteint
Acceso/Ein/On/Allumé
(A)
Stadio/Stufe/Stage/Allure
1
2
1.
2.
32
1 - POTENZA IN 2° STADIO
La potenza in 2° stadio va scelta entro il campo
di lavoro riportato a pag. 10.
Mettere l'interruttore 2)(A) in posizione 2° stadio:
il servomotore aprirà la serranda aria sul valore
precedentemente regolato per il gasolio e
comanderà l'apertura della valvola gas di 2° sta-
dio VR2.
Regolazione del gas
Adeguare la portata del gas alla quantità d'aria.
- Se bisogna ridurla, diminuire la pressione del
gas in uscita dal regolatore di pressione e, se
già al minimo, chiudere un po' la valvola di 2°
D469
stadio VR2.
- Se bisogna aumentarla, incrementare la pres-
sione del gas in uscita dal regolatore.
2 - POTENZA IN 1° STADIO
La potenza in 1° stadio va scelta entro il campo
di lavoro riportato a pag. 10.
Mettere l'interruttore 2)(A) in posizione 1° stadio:
il servomotore chiuderà la serranda aria sul
valore precedentemente regolato per il gasolio e
comanderà l'apertura della valvola gas di 1° sta-
dio VR1.
Regolazione del gas
Adeguare la portata del gas alla quantità d'aria
agendo sulla valvola gas di 1° stadio VR1.
3 - POTENZA ALL'ACCENSIONE (a gas)
Secondo norma EN 676 :
Bruciatori con potenza MAX fino a 120 kW
L'accensione può avvenire alla potenza max di
funzionamento. Esempio:
• Potenza max di funzionamento
• Potenza max all'accensione
Bruciatori con potenza MAX oltre i 120 kW
L'accensione deve avvenire ad una potenza
ridotta rispetto alla potenza max di funziona-
mento.
Se la potenza all'accensione non supera i 120
kW, nessun calcolo è necessario. Se invece la
potenza all'accensione supera i 120 kW, la
norma stabilisce che il suo valore sia definito in
funzione del tempo di sicurezza "ts" dell'appar-
ecchiatura elettrica:
- Per ts = 2s la potenza all'accensione deve
essere uguale o inferiore a 1/2 della potenza
massima di funzionamento.
- Per ts = 3s la potenza all'accensione deve
essere uguale o inferiore a 1/3 della potenza
massima di funzionamento.
Esempio: potenza MAX di funzionamento 600
kW.
La potenza all'accensione deve essere uguale o
inferiore a:
• 300 kW con ts = 2s
• 200 kW con ts = 3s
Per misurare la potenza all'accensione:
- Estrarre la cellula UV 29)(A) p.8 (il bruciatore
si accende e va in blocco dopo il tempo di
sicurezza).
- Eseguire 10 accensioni con blocchi consecu-
tivi.
- Leggere al contatore la quantità di gas bruci-
ata.
Questa quantità deve essere uguale o inferi-
ore a quella data dalla formula:
3
Nm
/h
(portata max. bruciatore)
Esempio per gas G 20 (10 kWh/Nm
Potenza max di funzionamento, 600 kW corris-
pondenti a 60 Nm
Dopo 10 accensioni con blocco la portata letta al
contatore deve essere uguale o minore di:
60 : 360 = 0,166 Nm
La potenza all'accensione va regolata sul freno
della valvola gas.
: 120 kW
: 120 kW
360
3
):
3
/h
3
