Installation, use and maintenance instructions
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Manuel d'entretien
Instrucciones para la instalación, uso y mantenimiento

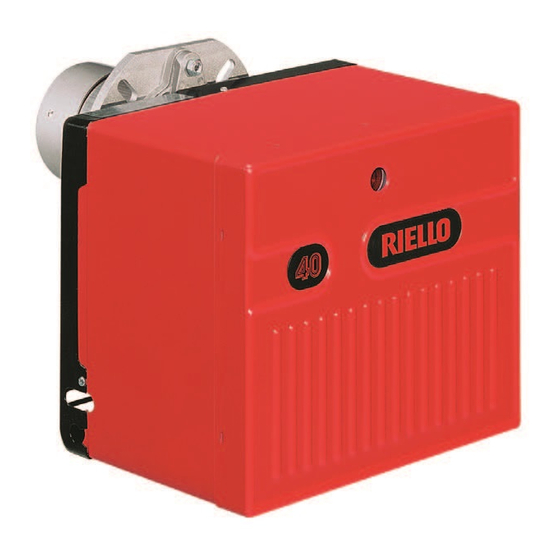

Forced draught gas burners
GB
Bruciatori di gas ad aria soffiata
I
Gas-Gebläsebrenner
D
Brûleurs gaz à air soufflé
F
Quemadores de gas de aire soplado
E
Two stage progressive or modulating operation
Funzionamento bistadio progressivo o modulante
Zweistufig-gleitender oder modulierender Betrieb
Fonctionnement à 2 allures progressif ou modulant
Funcionamiento a dos llamas progresivas o modulante
CODE - CODICE
3755556
3755756
MODEL - MODELLO - MODELL
MODELE - MODELO
GS10/M - HEATER
GS20/M - HEATER
TYPE - TIPO - TYP
729 T50
730 T50
2902622 (12) - 12/2011
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Riello 40
Inhaltszusammenfassung für Riello 40
- Seite 1 Installation, use and maintenance instructions Istruzioni per installazione, uso e manutenzione Montage und Bedienungsanleitung Manuel d’entretien Instrucciones para la instalación, uso y mantenimiento Forced draught gas burners Bruciatori di gas ad aria soffiata Gas-Gebläsebrenner Brûleurs gaz à air soufflé Quemadores de gas de aire soplado Two stage progressive or modulating operation Funzionamento bistadio progressivo o modulante Zweistufig-gleitender oder modulierender Betrieb...
-
Seite 28: Inhaltsverzeichnis
Gasbrenner mit zweistufig-gleitendem oder modulierendem Betrieb mit Anbringung eines Leistungsreglersatzes. CE Kennzeichnung gemäß der Gasgeräterichtlinie 90/396/EWG; PIN 0085BM0453. Der Brenner entspricht der Schutzart IP 40 gemäß EN 60529. Der Brenner ist gemäß der Norm EN 676 für intermittierenden Betrieb typgenehmigt. ... -
Seite 29: Technische Merkmale
TECHNISCHE MERKMALE 2.1 TECHNISCHE DATEN 729T50 730T50 22 / 42 ÷ 105 43 / 82 ÷ 194 Brennerleistung (1) kcal/h 18.900 / 36.100 ÷ 90.300 37.000 / 70.520 ÷ 166.840 Unterer Heizwert: 10 kWh/Nm Erdgas (Familie 2) Anschlussdruck: Min. 10 mbar –... -
Seite 30: Arbeitsfelder
730T50 Flansch Brenner 142.5 D5092 2.4 ARBEITSFELDER (nach EN 676) 729 T50 – 0,5 D6220 16.300 34.400 51.600 68.800 86.000 kcal/h Brennerleistung 730 T50 – 0,5 D6225 30.000 50.000 70.000 90.000 110.000 130.000 150.000 170.000 kcal/h Brennerleistung 2622... -
Seite 31: Handelsübliche Heizkessel
PRÜFKESSEL Das Arbeitsfeld wurde an einem Prüfkessel, gemäß der Norm EN 676, ermittelt. HANDELSÜBLICHE HEIZKESSEL Die Abstimmung Brenner-Kessel ist ohne Probleme, wenn der Kessel der Euronorm EN 303 entspricht und die Abmessungen des Feuerraumes mit Euronorm EN 676 übereinstimmen. Wenn der Brenner mit einem Heizkessel kombiniert werden soll, der nicht der Euronorm EN 303 und der EN 676 entspricht, müssen die technischen Daten aufeinander abgestimmt werden. -
Seite 32: Installation
INSTALLATION 3.1 BRENNERMONTAGE Den Brennkopf, durch Lösen der Mutter (1), vom Brenner MONTAGE DES GELENKES trennen und den Maschinenteil (A) abnehmen. Den Teil (B) an der Kesseltür (2) befestigen, unter Zwischenlegung der Flanschdichtung (3). S7393 D5098 3.2 GASANSCHLUSS–SCHEMA 1 - Verbindung Gasdruckwächter 2 - Verbindung Ventil 3 - Gasdruckwächter 4 - Flansch... -
Seite 33: Anschluss Der Gasdruckentnahmestellen Mit Den Gasarmaturen
ANSCHLUSS DER GASDRUCKENTNAHMESTELLEN MIT DEN GASARMATUREN Für den Anschluss wie folgt vorgehen: Die drei Winkelstück G1/8 (einer wird mit dem Bren- ner geliefert, die beiden anderen mit den Gasarma- turen) an den Punkten A, P f und P l befestigen. ... -
Seite 34: Schaltpläne
SCHALTPLÄNE 4.1 ELEKTRISCHE ANLAGE (Werkseitig ausgeführt) LME 22 S8516 XP7 – 7- polige Steckdose XP4 – 4- polige Steckdose ACHTUNG: XP6 – 6- polige Steckdose Nullleiter nicht mit Phase austauschen; sich genau an das – Hilfsklemmleiste angegebene Schema halten und eine gute Erdung aus- –... -
Seite 35: Elektrische Anschlüsse
4.2 ELEKTRISCHE ANSCHLÜSSE (Vom Installateur auszuführen) WICHTIGER HINWEIS Falls der Heizkessel keinen 7-polligen Stecker hat, muss er durch den mit dem Brenner geliefer- ten ersetzt werden. OHNE LEISTUNGSREGLER (zweistufig-gleitender Betrieb) – Manuelle Fernentriegelung – Brennerklemmleiste D4007 – 7- poliger Stecker –... -
Seite 36: Fühler - Und Elektrodenstellung
Verteilerdüse Flammen- Fühler Zündelektrode D4046 ÷ ACTHUNG 2 3 mm 729 T50 40 mm 730 T50 47 mm BRENNEREINSTELLUNGEN 5.1 EINSTELLUNG DES BRENNERKOPFES Der Brennerkopf wird werkzeitig auf eine durch- 729 T50 kcal/h kW schnittliche Leistung eingestellt geliefert und m u s s j e n a c h v o m H e i z k e s s e l g e f o r d e r t e r Wärmeleistung eingestellt werden:... -
Seite 37: Einstellung Des Luftklappenstellantriebs
5.2 EINSTELLUNG DES LUFTKLAPPENSTELLANTRIEBS (siehe Abb. 2) PAUSE NOCKEN II (Blau) Der NOCKEN II versichert das Schließen der Luftklappe, wenn sich der Brenner in Pause befindet. Er ist werkseitig auf 0° eingestellt; NICHT ÄNDERN. ERSTE STUFE NOCKEN III (Orange) Der NOCKEN III regelt die Stellung der Luftklappe, wenn der Brenner auf Mind- estleistung ist. -
Seite 38: Verbrennungskontrolle
2) Daher den Flammkopf und die Luftklappe wie in der Tabelle auf Seite 10 gezeigt und je nach gefordert- er Höchstleistung einstellen. 3) Die manuelle Betriebsweise (MAN) wählen und den Brenner anfahren. 4) Nach erfolgter Zündung auf den Schalter (+) drücken und den Stellantrieb langsam auf maximale Öff- nung bringen, dabei den Gasdruck am Flammkopf überprüfen. -
Seite 39: Betriebsablauf
5.5 BETRIEBSABLAUF Motor Luftklappenmotor Zündtransformator Gasventil 2. Stufe Flamme 1. Stufe Flamme D6222 2,5s 3s max. 5.6 MINIMALLUFTDRUCKWÄCHTER Während der Einregulierung des Gasbrenners wird der Luftdruckwächter auf 0 gestellt. Ist die Einregulierung abgeschlossen, wird der Luftdruck einreguliert. Die Regulierskala langsam im Uhrzeigersinn drehen bis der Brenner auf Störung schaltet. -
Seite 40: Störungen / Abhilfe
STÖRUNGEN / ABHILFE Das mitgelieferte Steuergerät hat eine Diagnosefunktion, mit der die Ursachen von Betriebsstörungen leicht auffindbar sind. Um diese Funktion anzuwenden, muss man mindestens zehn Sekunden ab dem Abschalten des Geräts wart- en, dann mindestens 3 Sekunden lang auf den Entriegelungsschalter des Steuergeräts drücken. Nach dem Loslassen des Schalters, beginnt die ROTE LED zu blinken, wie in der folgenden Tabelle gezeigt.
