Installationshandbuch
6.4.2
Anschluss des Kälteträgersystems
Achtung
122
C
121
A
24
DHP-H Varius Pro+/DHP-L Varius Pro+
Der Höchstdruck für den Kälteträgerkreis beträgt 3 bar.
100
111
80
94
B

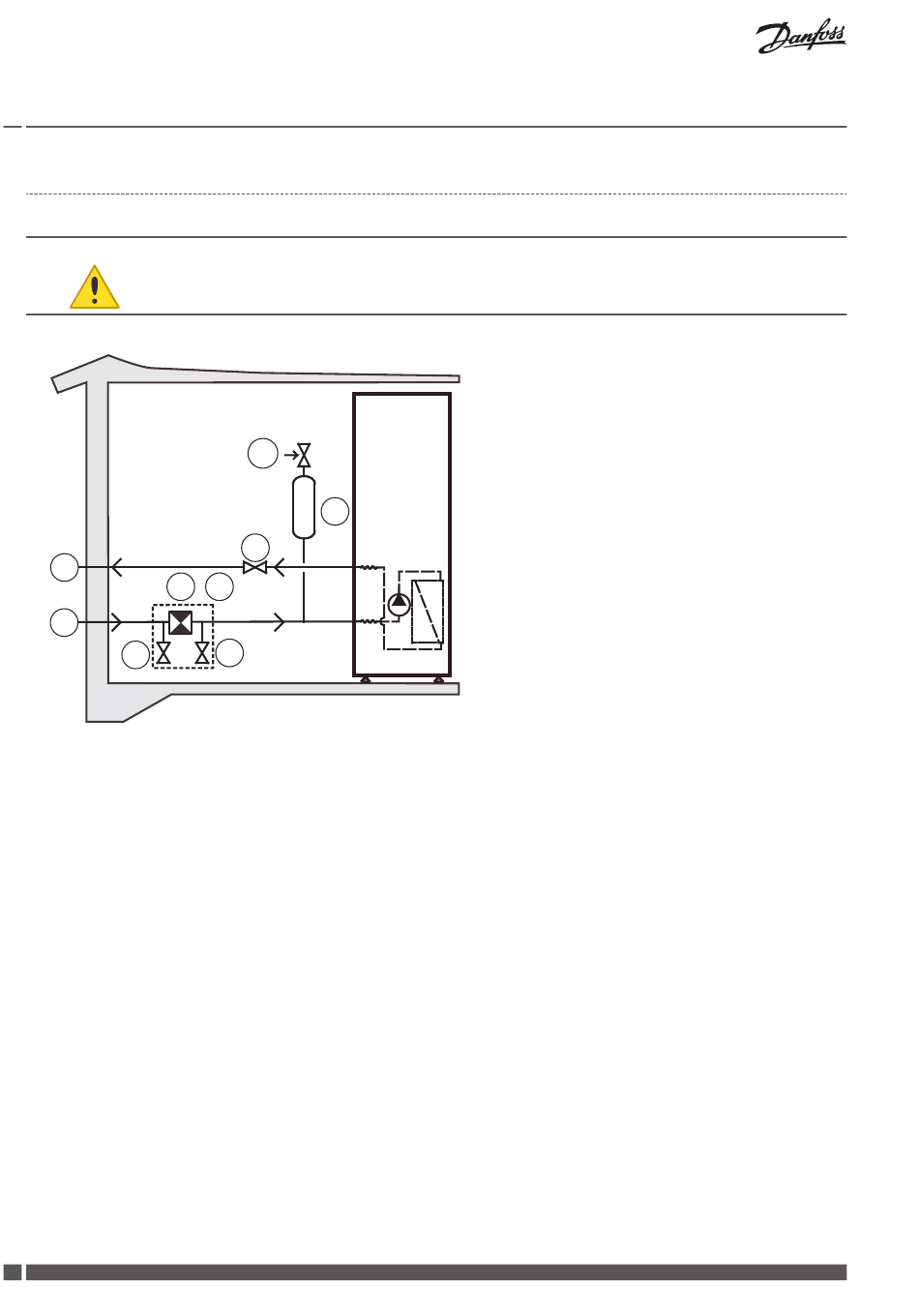

VMJSD203
80
Absperrventil
94
Füllvorrichtung
100
Sicherheitsventil
111
Entlüftungs- und Ausdehnungsbehälter
121
Kälteträger ein
122
Kälteträger aus
A
Absperrventil (Teil von 94)
B
Absperrventil (Teil von 94)
C
Schmutzsieb mit Absperrkugelhahn (Teil von 94)
