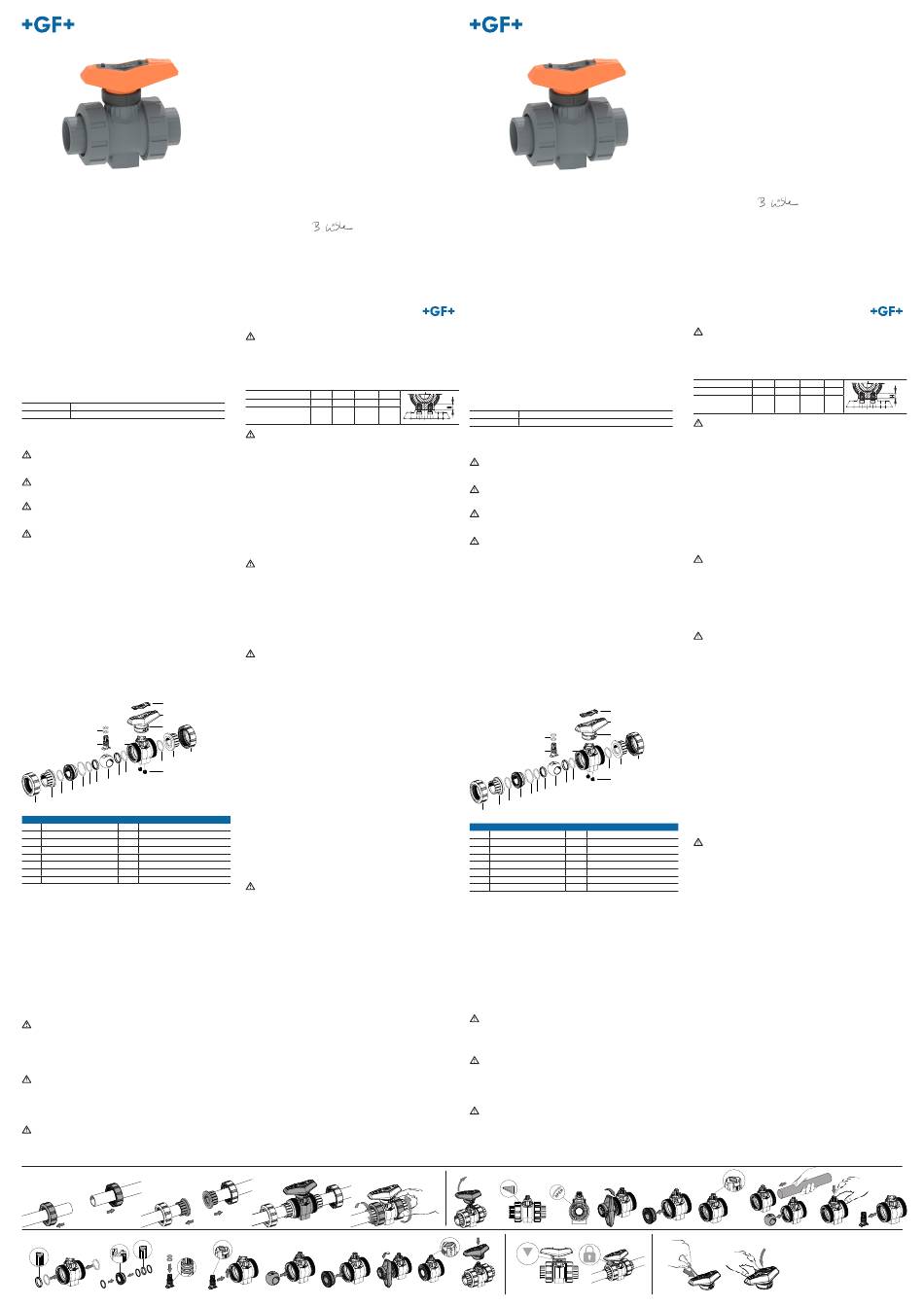

ボールバルブ タイプ546
プロ、
マニュアル
取扱説明書
1. 使用目的
配管システム用のタイプ546プロボールバルブは、制限範囲内の圧
力と温度で、承認された液体の流れを遮断、通過、調整します。
最大耐用年数は25年です。
2. 本書について
2.1 関連文書
• GF Planning Fundamentals Industry
本書は、GF Piping Systemsの代理店またはwww.gfps.comから入
手できます。
2.2 略語
PN
公称圧力
DN
呼び径
2.3 安全上の注意と警告
この取扱説明書では、警告を用いて、死亡、負傷、物的損害の潜
在性をユーザーにお伝えしています。これらの警告をしっかりと
読み、順守してください！
危険！
差し迫った危険！
順守を怠ると、重傷または死亡につながる可能性があります。
警告！
潜在的な危険！
順守を怠ると、重傷を負う可能性があります。
用心！
危険な状況！
順守を怠ると、軽傷を負う可能性があります。
注意！
危険な状況！
順守を怠ると、重大な損失が生じる可能性があります。
3. 安全性と責任
通常、ボールバルブの安全な取扱方法は、ボールバルブが取り付
けられている配管システムの取扱方法と同じです。
►製品の意図された目的に従って使用してください。使用目的を
ご参照ください。
►損傷または欠陥のある製品を使用しないでください。損傷また
は欠陥のある製品を直ちに選別します。
►配管システムは専門業者設置し、定期的に点検を行ってくださ
い。
►製品および機器は、必要な知識または経験を有する訓練を受け
者のみが設置すること。
►現場の安全性と環境保護に関連する適用規制など、関連する全
分野について、定期的に従業員を訓練すること。（特に、加圧
パイプ）
4. 輸送と保管
►未開封の元の梱包で製品を輸送および/または保管します。
►製品をほこり、汚れ、湿気、熱、紫外線から保護します。
►製品が機械的または熱的な影響によって損傷を受けていないか
確認します。
►レバーを開位置で保管します（配送時も）。
►設置前に、損傷がないか、製品を確認します。
5. 設計
14
13
12
10
9
11
1
2
3
15
6
7
8
7
6
5
4
3
2
1
No.
名称
No.
名称
１
バルブナット
９
ステム
２
バルブエンド
10
ステムシール
３
フェイスシール
11
ボディ
４
スペースリング
12
ロッキングリング
５
ボディシール
13
レバー（ロック可）
６
バックアップシール
14
レバークリップ
７
ボールシール
15
インサートねじ
８
ボール
6. 設置
►設置直前に製品を元のパッケージから取り出します。
►機能試験を行います。（ボールバルブを手で閉じ、そして、開
けます。） 正常に機能しないボールバルブは取り付けないでく
ださい。
►ボールバルブを開位置にして、システムに取り付けてくださ
い。
►圧力定格、接続種類、寸法が動作条件に対応しているか確認し
ます。
►バルブに機械的ストレスがかからないように、ボールバルブと
パイプが揃っているか確認します。
►ボールバルブを取り付けます。手順a〜dを参照してください。
►接着方法、溶着、ボルト締め方法については、特定の接合手順
を順守してください。溶着機の取扱説明書または接着剤製造元
の接合手順を参照してください。
►材料とタイプ（溶着、接着、ボルト止め、フランジ）に応じ
て、接続部分をパイプの端に取り付けます。
►フランジねじの締め付けトルクおよびその他の有用な情報
は、GF Planning Fundamentalsを参照してください。
警告！
ボールバルブを配管ラインの終端として使用する場合、物的損害
が発生する恐れがあります！
両開閉側にバルブナットおよび接続部品が無い状態でボールバル
ブを操作しますと、バルブが誤動作する可能性があります。
►両側にバルブナットと接続部品が存在することを確認した後、
バルブを作動させます。
警告！
ボールバルブタイプ546 Proの取り付け寸法、接続、バルブナット
は、本製品に特化したものです！
タイプ546 Proが規定する部品の使用および設置寸法を順守しない
場合、配管システムが損傷する恐れがあります。
►技術文書に記述されている設置寸法と仕様を、部品のものと比
較します。
警告！
過度の締め付けによる材料の損傷！
プライヤーといったツールによる、または強く締めすぎた結果、
バルブナットまたはねじ部を損傷する恐れがあります。
►バルブナットは、ツールを使用せず、手で締めること。
a - d: 設置 / 설치
a
b
n - v: 組み立て / 조립
n
o
p
弊社の取引基本契約が適用されます。
取扱説明書に従ってください
取扱説明書は製品の一部であり、安全コンセプトの重要な構成要
素です。
• 取扱説明書を読み、順守してください。
• 製品と取扱説明書は常に一緒に保管してください。
• 製品を使用する後任のユーザーに取扱説明書を譲渡してくださ
い。
EC適合宣言書
製造元のGeorg Fischer Piping Systems Ltd、CH-8201 Schaffhau-
sen（スイス）は、DIN EN ISO 16135に従い、タイプ546 Proボール
バルブがEC指令2014 /68 / EU記載の圧力機器であり、この指令記載
のバルブ要件を満たしていることを宣誓します。
バルブに記載のCEマークはこの指令に準拠していることを表して
います（圧力機器に関する指令によれば、DN 25より大きいバルブ
のみにCEラベルを付けることができます）。ボールバルブを取り
付けたシステム全体が、上記のEC指令のいずれかに適合している
ことが立証されるまで、ボールバルブを使用することは禁止されて
います。
指定された技術仕様と使用目的に影響を与えるボールバルブの変
更は、この適合宣言を無効にします。追加情報は「GF Planning
Fundamentals」に記載されています。
シャフハウゼン、24.05.2023
Bastian Lübke
グローバルR&D本部
警告！
インサートの深さの順守を怠ると、ボディを損傷する恐れがあり
ます！
損傷しボディヘの圧力負荷により、破損する恐れがあります。
► ボールバルブの脚部にある留め具を使用する場合は、ネジのイ
ンサートの深さの要件を必ず順守します。
ボールバルブへのネジの最大インサートの深さ
DN
10/15 20/25
32/40
ネジ
M6
M6
M8
インサートの深さ
12
12
15
H (mm)
注意！
熱膨張による力！
温度が変動する配管システムでは、熱膨張に制限がかかると、曲
がったり縦方向への力が発生する恐れがあります。
バルブの機能を損なわないために：
►バルブの前または後ろの適切な位置で力を吸収するフィックス
ポイントを設置します。
前面の固定には取り付けプレートを使用します。バルブの動作
中に発生する力が吸収されます（例、始動時の初期駆動ートル
ク） したがって、配管システムに力がかかることを防ぎます。
7. 試運転
►全バルブが開位置または閉位置（バルブの要件を順守）にある
か確認します。
►配管システムを充填し、気体を完全に排気します。
►最小PNの部品をもとに、配管システムの最大許容試験圧力が決
まります。
►圧力試験中、漏れがないかバルブと接続部を確認します。
用心！
最大許容試験圧力！
開位置でのボールバルブの圧力試験では、パイプライン（最大
1.5 x PN 、または最大PN + 5 bar）と同じ取扱指示が適用されま
す。しかし、閉位置での試験圧力は最大1.1 x PNを超えてはいけ
ません。
►詳細については、GF Planning Fundamentalsをご参照くださ
い。
►漏れ試験後：試験液を抜き出します。
►結果を記録します。
8. 分解
警告！
コントロールされていない液体が噴き出す危険があり、怪我をす
る恐れがあります！
完全に圧力を解放しないと、液体はコントロールされず、噴き出
ます。液体の種類によっては、怪我する恐れがあります。
►取り外す前に、パイプの圧力を完全に解放します。
►有害、可燃性、起爆性の液体を使用した場合は、取り外す前
に、パイプを完全に空にしてすすぎます。残留物にご注意くだ
さい。
►適切な処理（排液コンテナの使用など）を行い、液体を安全に
抜き出します。取り外したボールバルブを部分的に開き（45°位
置）、垂直に立て排液します。
►取り外した後、ボールバルブは安全な場所に保管します。
バルブエンドを緩めてボールバルブをパイプから取り外し、排液
の準備が整いましたら、次の手順e〜mに従いバルブを分解しま
す。
►ロックリングを開位置（上）にします。
9. メンテナンス
ボールバルブは、通常の動作条件下では、メンテナンスを必要と
しません。ただし、次の対策を行う必要があります。
►液体が漏れていないか定期的にに検査します。
►保守性をチェックするために、1年に1～2回ほど、恒久的に同
位置を保たなければならないボールバルブの機能テストを行い
ます。
►危険な液体を使用する場合の推奨事項：定期的に（液体の危険
度合いと製品の使用状況に応じて）バルブナットを緩めて、管
からボールバルブを取り外し、内部の損傷を確認します。
制御操作（バルブの自動化またはシーリング材への化学浸食）を
頻繁に行う場合、バルブ内部の部品を交換する必要があるかもし
れません。交換時は、バルブを配管システムから取り外さなけれ
ばなりません。シーリングエレメント、ボール、ステム、スペー
スリングは交換できます。GFPiping Systemsのスペアパーツリス
トを参照してください。
用心！
材料の損傷および/または負傷する恐れがあります！
交換時に使用できる部品は、このバルブのためにデザインされた
Georg Fischer のスペア部品だけです。
►スペア部品を注文するときは、銘板に記載されているすべての
詳細に注意してください。
►GF指定潤滑剤でシール部品を潤滑します。
►石油ベースのグリースやワセリンは絶対に使用しないでくださ
い。
►特別に洗浄されたボールバルブの製造元の指示に従ってくださ
い。
►すべてのシール部品は環境の影響を受けます。したがって、元
のパッケージに保管し、涼しく乾燥した暗所で保管してくださ
い。
►取り付ける前に、シール部品に亀裂や老化（硬化など）による
損傷がないか確認します。
►欠陥のあるスペア部品を使用しないでください。
部品を組み立て、シール部品を交換するには、手順n〜vに従って
ください。
►スペースリングを締めて、ボールがぴったりと動くようにしま
す。
►ロックリングを開位置（上）にします。
10. その他の機能
レバーをロックするには、手順w〜xに従ってください。
w: ボールバルブを希望する開閉位置に動かし、ロックリングを押
し下げます。
ロックをかけ、レバーの不正アクセスを防ぎます。
該当する規格に従ってレバーにラベルを付けるには、手順y〜zに
従って付属のレバークリップを取り外し、透明なレバークリップ
（付属品（別売））と交換します。
c
d
q
r
s
볼 밸브 유형 546 Pro,
매뉴얼
사용 설명서
1. 용도
유형 546 Pro 볼 밸브는 배관 시스템에 장착되며 승인된 압력 및
온도 한계 내에서 허용 매체의 흐름을 차단, 통과 또는 조절하기
위한 용도입니다.
최대 사용 수명은 25년입니다.
2. 본 문서 설명
2.1 관련 문서
• GF 계획 기초 산업
본 문서는 GF Piping Systems 또는 www.gfps.com에서 확인할 수
50
있습니다.
M8
2.2 약어
15
PN
공칭 압력
DN
치수
2.3 안전 지침 및 경고
본 사용 설명서에는 사용자의 사망, 부상 또는 물질적 손상을
경고하는 경고 문구가 사용되었습니다. 항상 해당 경고를 확인하고
준수하십시오!
위험!
위험 임박!
준수하지 않을 시, 심각한 부상이나 사망을 초래할 수 있습니다.
경고!
위험 가능성!
준수하지 않을 시, 심각한 부상을 초래할 수 있습니다.
주의!
위험한 상황!
준수하지 않을 시, 경미한 부상을 초래할 수 있습니다.
관심!
위험한 상황!
준수하지 않을 시, 물질적 손상이 발생할 수 있습니다.
3. 안전 및 책임
볼 밸브에 대한 안전 지침은 일반적으로 볼 밸브가 설치되는 배관 시
스템과 같습니다.
►제품은 원래의 용도로만 사용해야 합니다. 용도 설명을 참조하
십시오.
►손상 또는 결함이 있는 제품은 사용하지 마십시오. 손상 또는 결함
이 있는 제품은 즉시 따로 분류하십시오.
►배관 시스템이 올바르게 설치되었고 정기적인 점검을 받는지 확
인하십시오.
►제품 및 장비는 필요한 교육, 지식 또는 경험이 있는 직원만 설치
할 수 있습니다.
►특히 가압되어 있는 배관의 경우, 작업 안전 및 환경 보호와 관련
하여 현지 해당 법규에 대한 모든 관련 문의에 대해 정기적으로 직
원을 교육해야 합니다.
4. 운반 및 보관
►제품을 개봉하지 않은 상태로 운반 및/또는 보관하십시오.
►제품을 먼지, 오물, 습기, 열 및 자외선으로부터 보호하십시오.
►기계적 또는 열적 영향으로 인한 제품의 손상 여부를 확인하십
시오.
►레버를 열림 위치(배송 상태)에 두고 제품을 보관하지 마십시오.
►설치 전에 제품에 다른 손상이 없는지 확인하십시오.
5. 설계
10
9
7
6
5
4
3
2
1
위치
설명
1
유니언 너트
2
연결 부품
3
유니언 씰
4
유니언 부시
5
바디 씰
6
백킹 씰
7
볼 씰
8
볼
6. 설치
►제품을 설치하기 전에 원래 포장에서 꺼내십시오.
►기능 테스트 수행: 볼 밸브를 손으로 닫고 다시 여십시오. 올바르
게 작동하지 않는 볼 밸브는 설치하지 마십시오.
►볼 밸브를 열림 위치로 두고 항상 시스템에 설치하십시오.
►압력 등급, 연결 유형 및 치수가 작동 조건과 일치하는지 확인하
십시오.
►볼 밸브를 배관에 맞추어 조정하여 기계적 응력이 가해지지 않도
록 하십시오.
►a~d 단계를 참조하여 볼 밸브를 설치하십시오.
►용제 접합, 융합 및 나사 연결 방법에 대한 구체적인 접합 지침을
따르고, 융합 기계의 사용 설명서 또는 접합제 제조업체의 접합 지
침을 참조하십시오.
►재료 및 유형(융합, 접합, 나사, 플랜지)에 맞게 연결 부분에 배관
끝단을 연결하십시오.
►플랜지 나사의 토크 및 기타 유용한 정보는 GF 계획 기초를 참조
하십시오.
경고!
볼 밸브를 라인의 끝단으로 사용 시, 재산 피해의 위험이 있습니다!
볼 밸브를 유니언 너트 및 연결 부품 없이 작동하면 밸브가 오작동할
수 있습니다.
►밸브가 유니언 너트 및 연결 부품으로 작동하는지 확인하십시오.
경고!
볼 밸브 유형 546 Pro의 설치 치수, 연결 및 유니언 너트는 제품별로
다릅니다!
유형 546 Pro에 대한 규정 이외의 구성품 및 설치 치수를 사용하면
배관 시스템에 손상이 발생할 수 있습니다.
►현재 사용 중인 구성품과 기술 설명서의 설치 치수 및 사양을 비
교하십시오.
경고!
과도한 체결로 인해 재료에 손상이 발생할 수 있습니다!
플라이어와 같은 도구를 사용하여 조이거나 너무 강하게 체결하면
유니언 너트 또는 나사산에 손상이 생길 수 있습니다.
►유니언 너트는 손으로만 체결하고, 별도의 공구를 사용하지 마
십시오.
e - m: 分解 / 분해
e
f
g
w - x: ロック / 잠금
t
u
v
w
LOCK
자사 일반 판매 조건이 적용됩니다.
사용 설명서 준수
사용 설명서는 제품의 일부이며 안전 개념에 대한 중요한 구성품입
니다.
• 사용 설명서를 읽고 준수하십시오.
• 사용 설명서는 항상 제품과 함께 보관하십시오.
• 제품의 다음 사용자에게 사용 설명서를 전달하십시오.
EC 적합성 선언
제조업체인 Georg Fischer Piping Systems Ltd, CH-8201 Schaffhau-
sen(스위스)은 DIN EN ISO 16135에 따라 유형 546 Pro 볼 밸브가 압력
장비와 관련한 EC 지침 2014/68/EU에 대한 압력 베어링 구성품이고
본 지침에 명시된 밸브 관련 요구 사항을 충족한다고 선언합니다.
밸브의 CE 마크는 본 지침을 준수합니다(압력 장비에 대한 지침에 따
라, DN 25 보다 큰 밸브만 CE 마크 라벨을 지정할 수 있습니다). 위에
언급된 EC 지침 중 하나에 따라 볼 밸브가 설치된 전체 시스템의 적합
성이 확립될 때까지 해당 볼 밸브의 작동은 금지됩니다.
지정된 기술 사양 및 용도에 영향을 미치는 볼 밸브의 개조는 본 적합
성 선언을 무효화합니다. 추가 정보는 "GF 계획 기초"에 포함되어 있
습니다.
Schaffhausen, 24.05.2023
Bastian Lübke
글로벌 R&D 책임자
경고!
삽입 깊이를 확인하지 않으면 재료가 손상될 수 있습니다!
손상된 하우징의 압력 부하로 인해 파손될 수 있습니다.
► 볼 밸브에 일체형 체결 장치를 사용할 때는 나사의 최대 삽입 깊이
에 대한 요구 사항을 항상 준수하십시오.
볼 밸브 체결 나사의 최대 삽입 깊이
DN
나사
삽입 깊이 H (mm)
관심!
열 팽창으로 인한 힘 작용!
온도 변화가 있는 배관 시스템에서 열 팽창으로 인한 방해가 발생할
경우, 굽힘 및 종방향 힘이 작용할 수 있습니다.
밸브의 기능 손상을 방지하려면 다음 사항을 따라야 합니다.
►밸브 앞이나 뒤에 적절한 고정점을 구축하여 힘을 경감해야 합
니다.
전면 고정 시 마운팅 플레이트를 사용하십시오. 밸브 작동 중에 발
생할 수 있는 힘 작용이 경감됩니다(예: 초기 브레이크 어웨이 토
크). 이를 통해 작동 시에 발생하는 힘이 배관 시스템으로 전달되
는 것을 방지합니다.
7. 시운전
►모든 밸브가 요구되는 개방 또는 폐쇄 위치에 있는지 확인하십
시오.
►배관 시스템을 완전히 채우고 배출하십시오.
►PN이 가장 낮은 구성품은 성능 섹션에서 허용되는 최대 테스트
압력을 결정합니다.
►압력 테스트 중에 밸브 및 연결 부분의 누출 여부를 확인하십시오.
주의!
최대 허용 테스트 압력!
개방 위치의 볼 밸브 압력 테스트의 경우 파이프라인(최대 1.5 x PN
또는 최대 PN + 5 bar)과 같은 지침이 적용되지만, 폐쇄 위치의 테스
트 압력은 최대 1.1 x PN을 초과해서는 안 됩니다.
►자세한 정보는 GF 계획 기초를 참조하십시오.
►누출 테스트 후, 테스트 매체를 제거하십시오.
►기록 결과.
8. 분해
경고!
제어되지 않은 매체의 누출로 인한 부상 위험이 있습니다!
압력이 완전히 감압된 상태가 아니라면, 매체는 제어되지 않은 상
태로 누출될 수 있습니다. 매체 유형에 따라 부상 위험이 있을 수 있
습니다.
►분리하기 전에 배관의 압력을 완전히 감압하십시오.
►유해, 가연성 또는 폭발성 매체에 대해서는 분리하기 전에 배관을
완전히 비우고 세척하십시오. 잔여물에 주의하여 작업하십시오.
►적절하게 조치하여 매체를 안전하게 회수하십시오(예: 회수 용기
에 연결). 분리한 볼 밸브를 일부 열고(45° 위치) 수직 상태로 배
출하십시오.
►분리 후, 볼 밸브는 안전한 장소에 보관해야 합니다.
14
유니언 너트를 풀어 볼 밸브를 배관에서 분리하고 배출이 준비되면
13
e~m 단계에 따라 밸브를 분해하십시오.
►잠금 링은 열림 위치(위)에 있어야 합니다.
12
9. 유지보수
볼 밸브는 정상 작동 조건에서 유지보수가 필요하지 않습니다. 하지
11
만 다음과 같은 조치는 필요합니다.
►매체 누출 여부를 주기적으로 점검합니다.
1
2
►같은 위치에 영구적으로 장착되어 있는 볼 밸브의 기능 테스트를
3
1년에 1~2번 수행하여 사용 가능 여부를 점검합니다.
15
►위험한 매체 사용 시의 권장 사항: 주기적으로(매체 위험도 및 제
6
7
품 활용도에 따라) 유니언 너트를 풀어 라인에서 볼 밸브를 제거하
8
고 내부 손상 여부를 점검하십시오.
빈번한 제어 작업(밸브 자동화 또는 씰 재료에 대한 화학적 공격으로
인해) 시, 밸브 내부의 부품을 교체해야 할 수 있습니다. 이를 수행하
려면 배관 시스템에서 밸브를 제거해야 합니다. 밀봉 요소, 볼, 스템
및 유니언 부시를 교체할 수 있습니다. GF Piping Systems의 예비
위치
설명
부품 목록을 참조하십시오.
9
스템
주의!
10
스템 씰
재료 손상 및/또는 부상의 위험이 있습니다!
11
바디
본 밸브용으로 특별히 제작된 정품 Georg Fischer 예비 부품만
12
잠금 링
교체용으로 사용할 수 있습니다.
13
레버(잠금 가능)
►예비 부품을 주문할 때는 유형 플레이트에 있는 모두 세부 사항
14
레버 클립
을 확인하십시오.
15
나사산 인서트
►GF 지정 윤활제로 씰을 윤활하십시오.
►절대 석유계 그리스 또는 바셀린(페트롤라툼)을 사용하지 마십
시오.
►특수 작업된 볼 밸브는 제조업체의 지침을 따르십시오.
►모든 씰은 환경에 영향을 받습니다. 따라서 원래 포장대로 서늘하
고 건조하고 어두운 곳에 보관해야 합니다.
►씰을 장착하기 전에 노화(균열 및 경화)로 인한 손상이 있는지 확
인해야 합니다.
►결함이 있는 예비 부품은 사용하지 마십시오.
구성품을 조립하고 씰을 교환하려면 n~v 단계를 따르십시오.
►볼이 잘 움직이도록 유니언 부시를 조여 장착하십시오.
►잠금 링은 열림 위치(위)에 있어야 합니다.
10. 추가 기능
레버를 잠그려면, w~x 단계를 수행하십시오.
잠금 링
x: 아이에 잠금 장치를 부착하여 무단으로 접근하지 못하도록 하십
시오.
해당 표준에 따라 레버에 라벨을 부착하려면, y~z 단계에 따라 제공
된 레버 클립을 제거하고 투명 레버 클립(부속품)으로 교체하십시오.
h
i
j
y - z: レバークリップの交換 / 레버 클립 교체
x
y
z
10/15
20/25
32/40
50
M6
M6
M8
M8
12
12
15
15
k
l
m
Werbung
