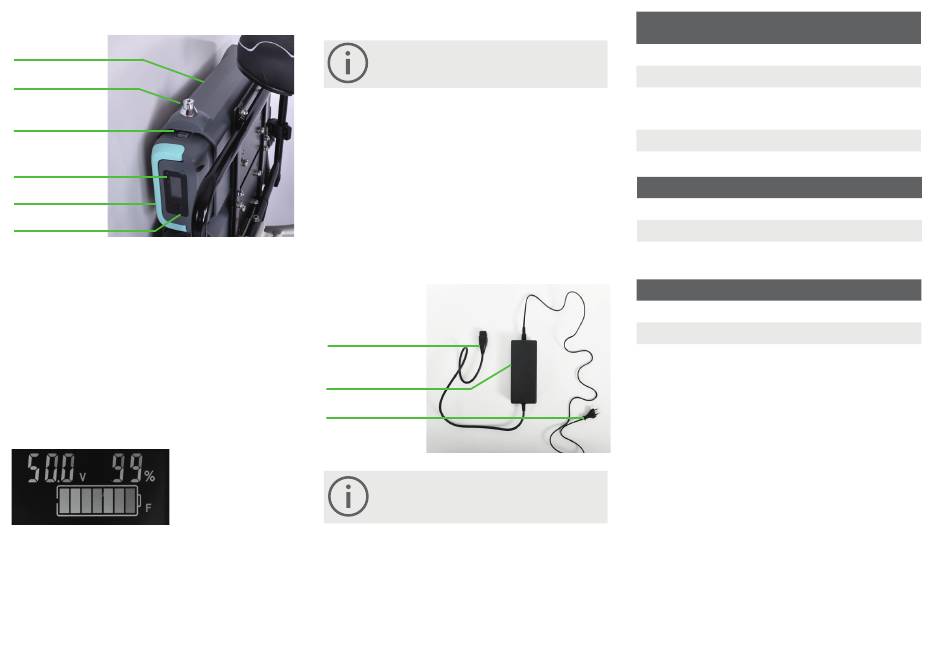

5.5.3 AES 2.0
Akkuhalterung
Schloss
Entriegelungstaste
Ladezustands-
anzeige
Tragegriff
Akku
Verwendung des Akkus
Um das Antriebssystem in Betrieb zu nehmen, muss der
Akku in die Halterung eingesetzt werden. Drücken Sie die
Entriegelungstaste am Akku nach unten und schieben Sie
den Akku in die Halterung. Bei Einschub startet der Akku
automatisch.
Optional kann ein Schloss am Akkuhalter verbaut sein. Si-
chern Sie den eingesetzten Akku vor Diebstahl, indem Sie
das Schloss mit dem beigelegten Schlüssel abschließen.
An der Frontseite des Akkus befindet sich eine LED-Lade-
zustandsanzeige, welche den derzeitigen Ladezustand des
Akkus signalisiert.
14
Laden des Akkus
Lesen Sie zum sicheren Laden des Akkus die Si-
cherheitshinweise auf Seite 9 dieser Anleitung.
Der Akku muss zum Laden aus der Halterung entnommen
werden. Um den Akku zu entnehmen, öffnen Sie das Schloss
mit dem beigelegten Schlüssel. Drücken Sie nun die Entrie-
gelungstaste und ziehen Sie den Akku aus der Halterung.
Verbinden Sie den Netzstecker mit einer 230 Volt Steckdose
und danach den Batterieanschluss-Stecker des Ladegerätes
mit dem Akku. Der Ladevorgang beginnt und endet automa-
tisch. Die Ladezeit beträgt beim 36 Volt-System ca. 4 h und
beim 48 Volt-System ca. 5h.
Durch Drücken der Ladezustandsanzeige kann der Ladezu-
stand des Akkus abgefragt werden.
Batterieanschluss-
stecker
Ladegerät
Netzstecker
Bitte beachten Sie unbedingt auch die beigefügte
Anleitung des Akkuherstellers!
Gerätekennwerte
Akku AES 2.0
36 V
Zelltechnologie
LiFePO4
Nennspannung
36 V
528 Wh
Kapazität
(optional 2-fach
bestückt)
Konnektivität
CAN-Bus
Ladegerätdaten
36 V-System
Bezeichnung
XYH-180AL4154000N02-C8
Input
100-240V AC50/60 Hz 2,5A Max
Output
41,5V == 4,0 A 166W
Ladegerätdaten
48 V-System
Bezeichnung
XYH-180AL5473000N02-C8
Input
100-240V 50/60Hz 2,5A Max
Output
54,7V == 3,0A 164,1W
Akku AES 2.0
48 V
LiFePO4
48 V
720 Wh (op-
tional 2-fach
bestückt)
CAN-Bus
