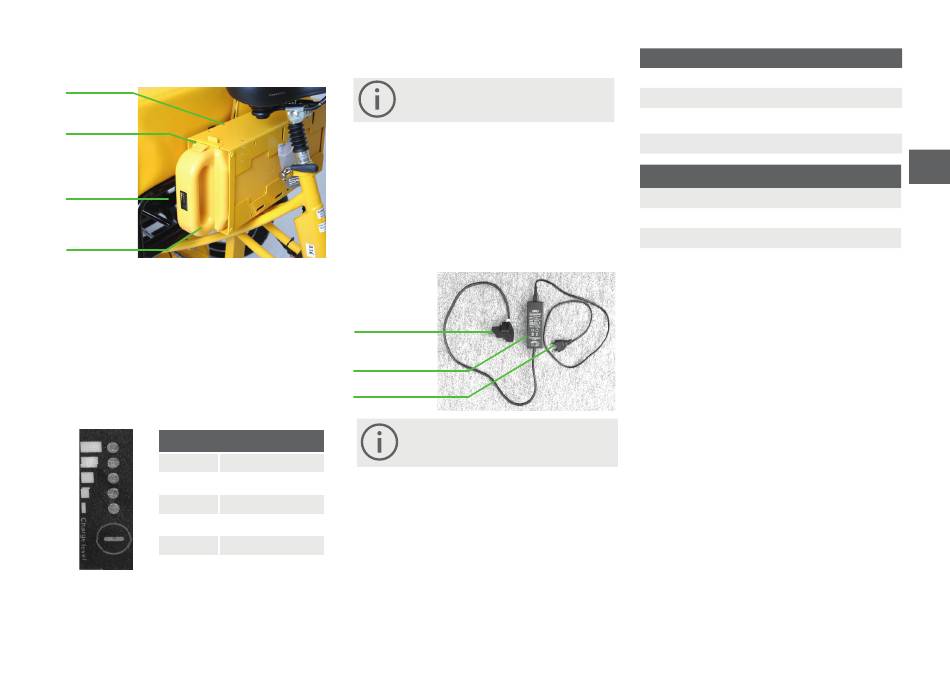

5.5.2 AES Classic

Akkuhalterung
Entriegelungs-
taste
Ladezustands-
anzeige
Akku
Verwendung des Akkus
Um das Antriebssystem in Betrieb zu nehmen, muss der
Akku in die Halterung eingesetzt werden. Drücken Sie die
Entriegelungstaste am Akku nach unten und schieben Sie
den Akku in die Halterung. Bei Einschub startet der Akku
automatisch.
An der Frontseite des Akkus befindet sich eine Ladezu-
standsanzeige, welche den derzeitigen Ladezustand des
Akkus signalisiert.
ON
LED 1
Kapazität ca. 20 %
LED 2
Kapazität ca. 40 %
LED 3
Kapazität ca. 60 %
LED 4
Kapazität ca. 80 %
LED 5
Kapazität ca. 100 %
Laden des Akkus
Lesen Sie zum sicheren Laden des Akkus die Si-
cherheitshinweise auf Seite 9 dieser Anleitung.
Der Akku muss zum Laden aus der Halterung entnommen
werden. Um den Akku zu entnehmen, drücken Sie die
Entriegelungstaste und ziehen den Akku aus der Halterung.
Verbinden Sie den Netzstecker mit einer 230 Volt Steckdose
und danach den Batterieanschluss-Stecker des Ladegerätes
mit dem Akku. Der Ladevorgang beginnt und endet automa-
tisch. Die Ladezeit beträgt ca. 14 Stunden.
Durch Drücken der Ladezustandsanzeige kann der Ladezu-
stand des Akkus abgefragt werden.
Batterieanschluss-
stecker
Ladegerät
Netzstecker
Bitte beachten Sie unbedingt auch die beigefügte
Anleitung des Akkuherstellers!
Gerätekennwerte
Akku AES Classic
Zelltechnologie
LiFePO4
Nennspannung
36 V
669 Wh
Kapazität
(optional 2-fach bestückt)
Konnektivität
-
Ladegerätdaten
Bezeichnung
WH-080AL4201200NO1
Input
100-240V 50/60 Hz 2,0A
Output
42,0V ==1200mA
DE
13
