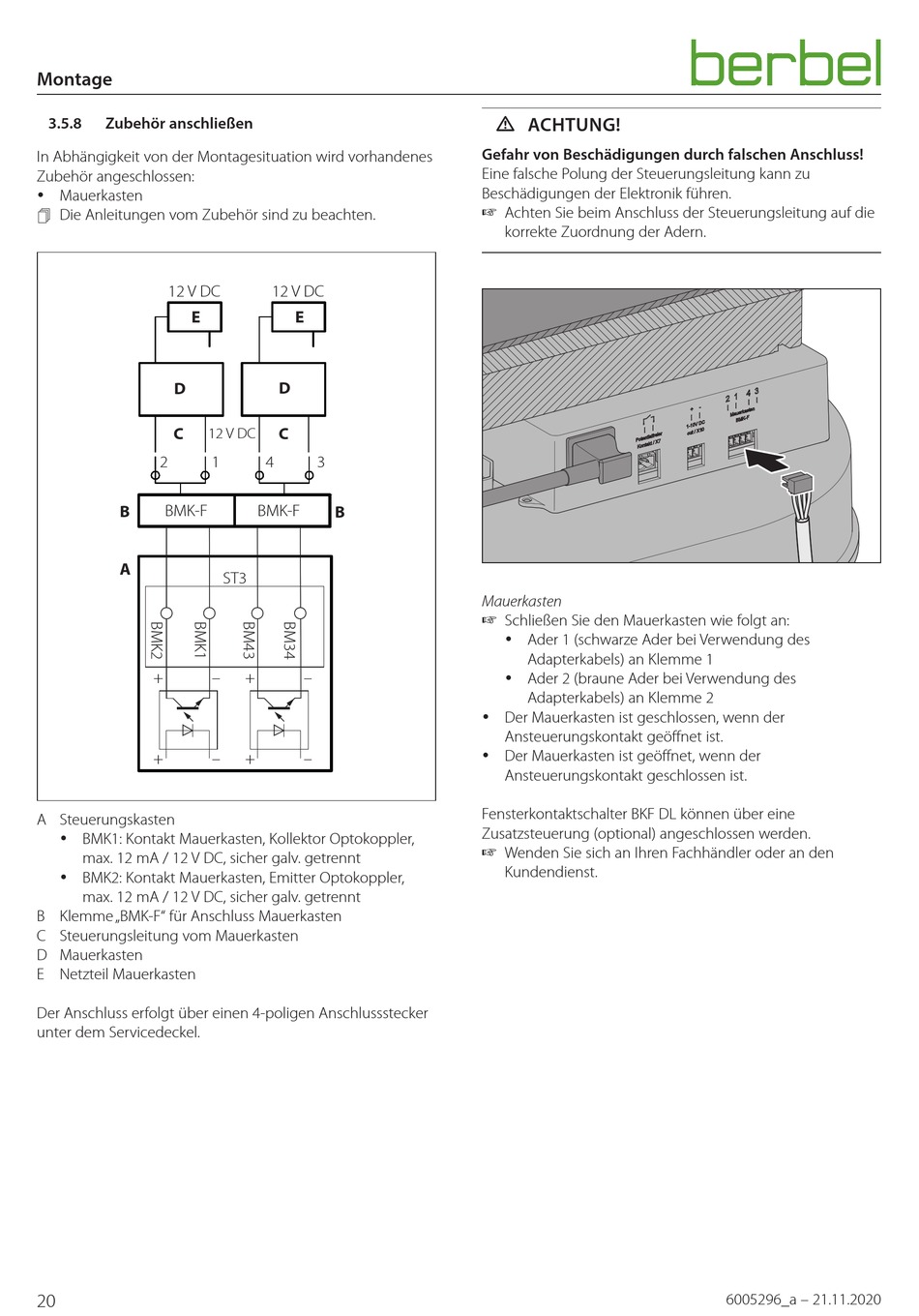

Montage
3.5.8
Zubehör anschließen
In Abhängigkeit von der Montagesituation wird vorhandenes
Zubehör angeschlossen:
y Mauerkasten
Die Anleitungen vom Zubehör sind zu beachten.
12 V DC
E
D
C
12 V DC
2
B
BMK-F
A
+
+
A Steuerungskasten
y BMK1: Kontakt Mauerkasten, Kollektor Optokoppler,
max. 12 mA / 12 V DC, sicher galv. getrennt
y BMK2: Kontakt Mauerkasten, Emitter Optokoppler,
max. 12 mA / 12 V DC, sicher galv. getrennt
B Klemme „BMK-F" für Anschluss Mauerkasten
C Steuerungsleitung vom Mauerkasten
D Mauerkasten
E Netzteil Mauerkasten
Der Anschluss erfolgt über einen 4-poligen Anschlussstecker
unter dem Servicedeckel.
20
12 V DC
E
D
C
1
4
3
BMK-F
B
ST3
–
+
–
–
+
–
D ACHTUNG!
Gefahr von Beschädigungen durch falschen Anschluss!
Eine falsche Polung der Steuerungsleitung kann zu
Beschädigungen der Elektronik führen.
☞ Achten Sie beim Anschluss der Steuerungsleitung auf die
korrekte Zuordnung der Adern.
Mauerkasten
☞ Schließen Sie den Mauerkasten wie folgt an:
y Ader 1 (schwarze Ader bei Verwendung des
Adapterkabels) an Klemme 1
y Ader 2 (braune Ader bei Verwendung des
Adapterkabels) an Klemme 2
y Der Mauerkasten ist geschlossen, wenn der
Ansteuerungskontakt geöffnet ist.
y Der Mauerkasten ist geöffnet, wenn der
Ansteuerungskontakt geschlossen ist.
Fensterkontaktschalter BKF DL können über eine
Zusatzsteuerung (optional) angeschlossen werden.
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.
