Montage
3.5.6

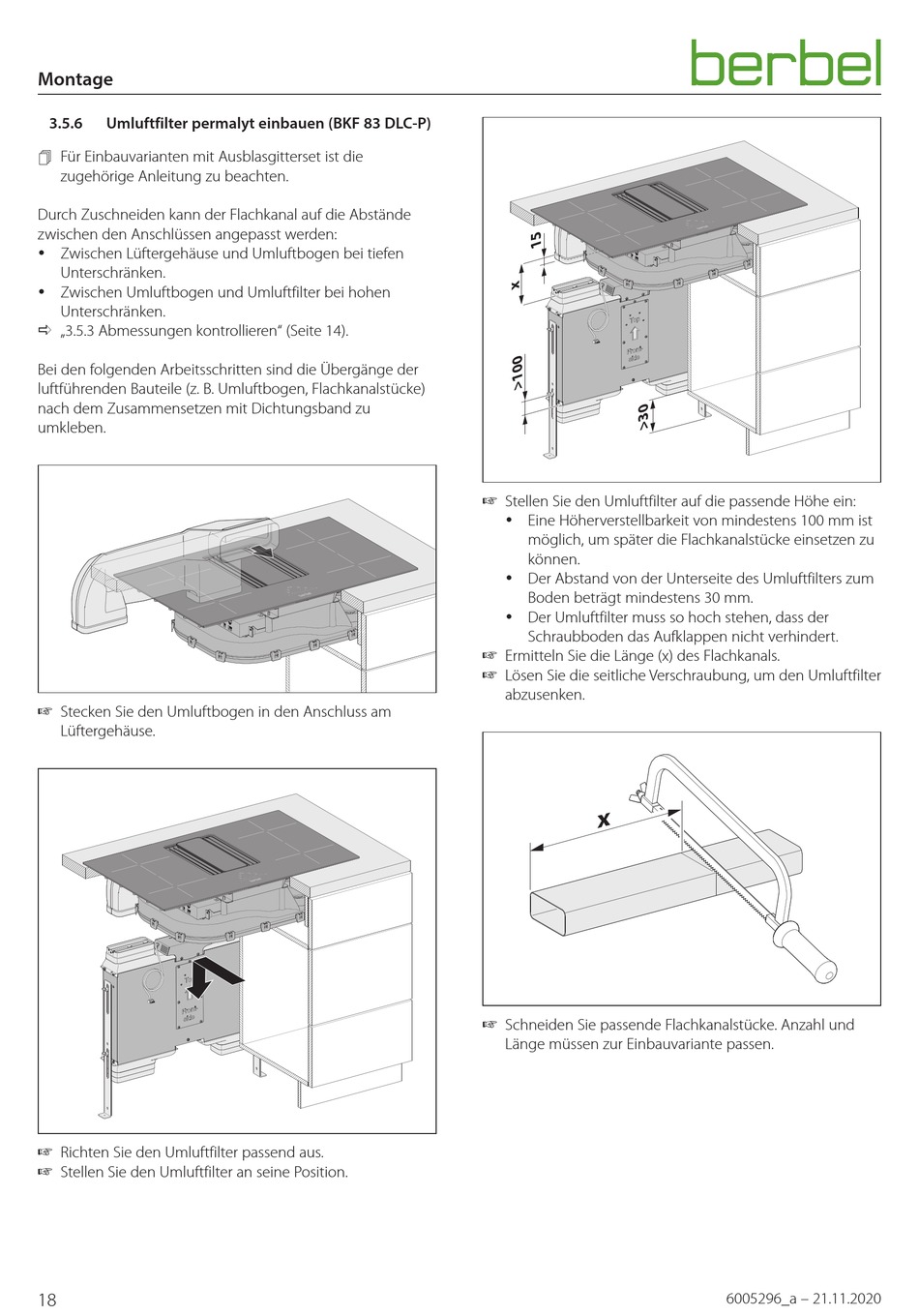

Umluftfilter permalyt einbauen (BKF 83 DLC-P)
Für Einbauvarianten mit Ausblas gitterset ist die
zugehörige Anleitung zu beachten.
Durch Zuschneiden kann der Flachkanal auf die Abstände
zwischen den Anschlüssen angepasst werden:
y Zwischen Lüfter gehäuse und Umluftbogen bei tiefen
Unterschränken.
y Zwischen Umluftbogen und Umluftfilter bei hohen
Unterschränken.
D „3.5.3 Abmessungen kontrollieren" (Seite 14).
Bei den folgenden Arbeitsschritten sind die Übergänge der
luft führenden Bauteile (z. B. Umluftbogen, Flachkanalstücke)
nach dem Zusammensetzen mit Dichtungsband zu
umkleben.
☞ Stecken Sie den Umluftbogen in den Anschluss am
Lüfter gehäuse.
☞ Richten Sie den Umluftfilter passend aus.
☞ Stellen Sie den Umluftfilter an seine Position.
18
☞ Stellen Sie den Umluftfilter auf die passende Höhe ein:
y Eine Höherverstellbarkeit von mindestens 100 mm ist
möglich, um später die Flachkanalstücke einsetzen zu
können.
y Der Abstand von der Unterseite des Umluftfilters zum
Boden beträgt mindestens 30 mm.
y Der Umluftfilter muss so hoch stehen, dass der
Schraubboden das Aufklappen nicht verhindert.
☞ Ermitteln Sie die Länge (x) des Flachkanals.
☞ Lösen Sie die seitliche Verschraubung, um den Umluftfilter
abzusenken.
x
☞ Schneiden Sie passende Flachkanalstücke. Anzahl und
Länge müssen zur Einbauvariante passen.
6005296_a – 21.11.2020
