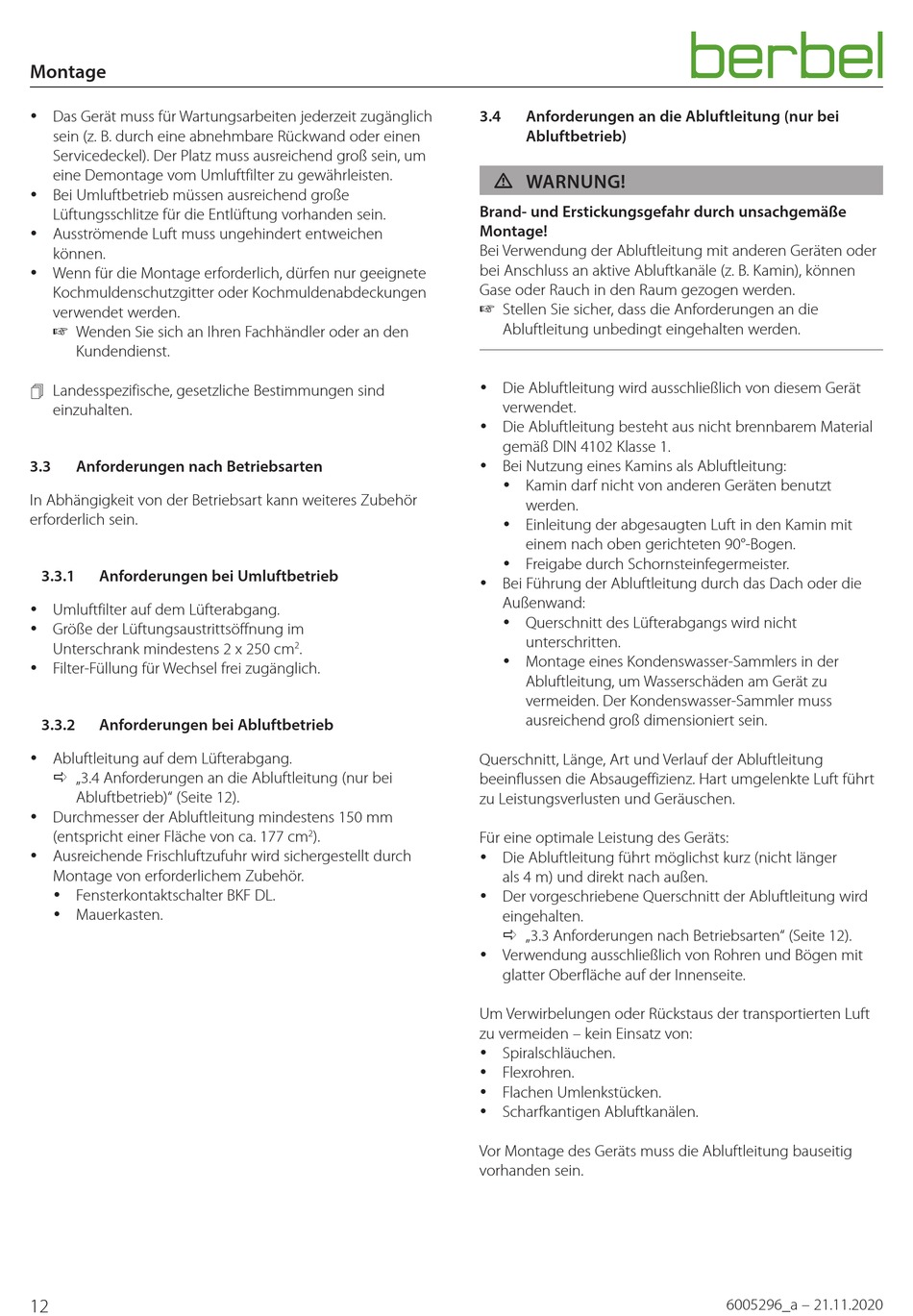

Montage
y Das Gerät muss für Wartungsarbeiten jederzeit zugänglich
sein (z. B. durch eine abnehmbare Rückwand oder einen
Servicedeckel). Der Platz muss ausreichend groß sein, um
eine Demontage vom Umluftfilter zu gewährleisten.
y Bei Umluftbetrieb müssen ausreichend große
Lüftungsschlitze für die Entlüftung vorhanden sein.
y Ausströmende Luft muss ungehindert entweichen
können.
y Wenn für die Montage erforderlich, dürfen nur geeignete
Kochmulden schutzgitter oder Kochmulden abdeckungen
verwendet werden.
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.
Landesspezifische, gesetzliche Bestimmungen sind
einzuhalten.
3.3
Anforderungen nach Betriebsarten
In Abhängigkeit von der Betriebsart kann weiteres Zubehör
erforderlich sein.
3.3.1
Anforderungen bei Umluftbetrieb
y Umluftfilter auf dem Lüfterabgang.
y Größe der Lüftungsaustrittsöffnung im
Unterschrank mindestens 2 x 250 cm
y Filter-Füllung für Wechsel frei zugänglich.
3.3.2
Anforderungen bei Abluftbetrieb
y Abluftleitung auf dem Lüfterabgang.
D „3.4 Anforderungen an die Abluftleitung (nur bei
Abluftbetrieb)" (Seite 12).
y Durchmesser der Abluftleitung mindestens 150 mm
(entspricht einer Fläche von ca. 177 cm
y Ausreichende Frischluftzufuhr wird sichergestellt durch
Montage von erforderlichem Zubehör.
y Fensterkontaktschalter BKF DL.
y Mauerkasten.
12
2
.
).
2
3.4
Anforderungen an die Abluftleitung (nur bei
Abluftbetrieb)
D WARNUNG!
Brand- und Erstickungsgefahr durch unsachgemäße
Montage!
Bei Verwendung der Abluftleitung mit anderen Geräten oder
bei Anschluss an aktive Abluftkanäle (z. B. Kamin), können
Gase oder Rauch in den Raum gezogen werden.
☞ Stellen Sie sicher, dass die Anforderungen an die
Abluftleitung unbedingt eingehalten werden.
y Die Abluftleitung wird ausschließlich von diesem Gerät
verwendet.
y Die Abluftleitung besteht aus nicht brennbarem Material
gemäß DIN 4102 Klasse 1.
y Bei Nutzung eines Kamins als Abluftleitung:
y Kamin darf nicht von anderen Geräten benutzt
werden.
y Einleitung der abgesaugten Luft in den Kamin mit
einem nach oben gerichteten 90°-Bogen.
y Freigabe durch Schornsteinfegermeister.
y Bei Führung der Abluftleitung durch das Dach oder die
Außenwand:
y Querschnitt des Lüfterabgangs wird nicht
unterschritten.
y Montage eines Kondenswasser-Sammlers in der
Abluftleitung, um Wasserschäden am Gerät zu
vermeiden. Der Kondenswasser-Sammler muss
ausreichend groß dimensioniert sein.
Querschnitt, Länge, Art und Verlauf der Abluftleitung
beeinflussen die Absaugeffizienz. Hart umgelenkte Luft führt
zu Leistungsverlusten und Geräuschen.
Für eine optimale Leistung des Geräts:
y Die Abluftleitung führt möglichst kurz (nicht länger
als 4 m) und direkt nach außen.
y Der vorgeschriebene Querschnitt der Abluftleitung wird
eingehalten.
D „3.3 Anforderungen nach Betriebsarten" (Seite 12).
y Verwendung ausschließlich von Rohren und Bögen mit
glatter Oberfläche auf der Innenseite.
Um Verwirbelungen oder Rückstaus der transportierten Luft
zu vermeiden – kein Einsatz von:
y Spiralschläuchen.
y Flexrohren.
y Flachen Umlenkstücken.
y Scharfkantigen Abluftkanälen.
Vor Montage des Geräts muss die Abluftleitung bauseitig
vorhanden sein.
6005296_a – 21.11.2020
