Montage

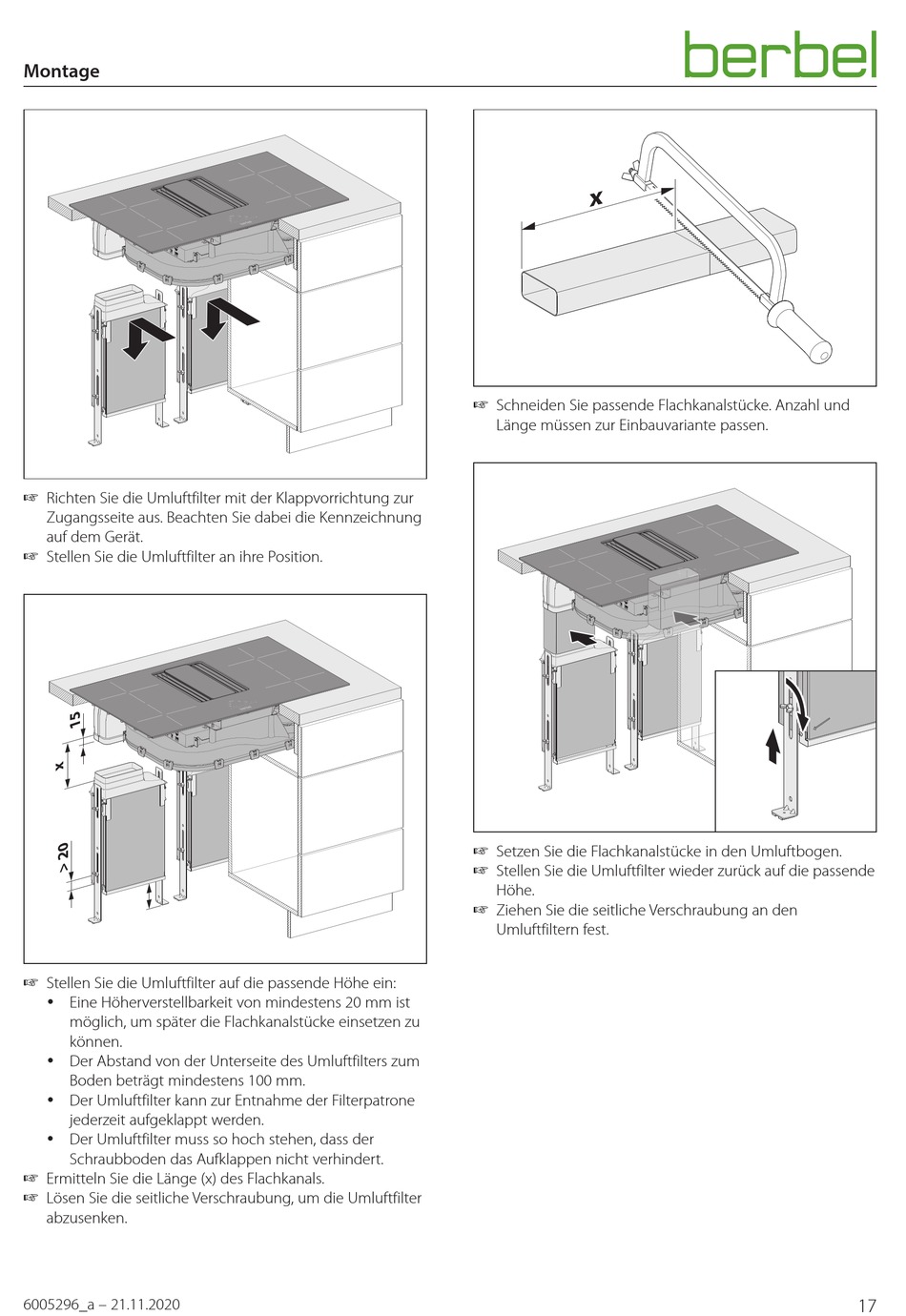

☞ Richten Sie die Umluftfilter mit der Klappvorrichtung zur
Zugangsseite aus. Beachten Sie dabei die Kennzeichnung
auf dem Gerät.
☞ Stellen Sie die Umluftfilter an ihre Position.
☞ Stellen Sie die Umluftfilter auf die passende Höhe ein:
y Eine Höherverstellbarkeit von mindestens 20 mm ist
möglich, um später die Flachkanalstücke einsetzen zu
können.
y Der Abstand von der Unterseite des Umluftfilters zum
Boden beträgt mindestens 100 mm.
y Der Umluftfilter kann zur Entnahme der Filterpatrone
jederzeit aufgeklappt werden.
y Der Umluftfilter muss so hoch stehen, dass der
Schraubboden das Aufklappen nicht verhindert.
☞ Ermitteln Sie die Länge (x) des Flachkanals.
☞ Lösen Sie die seitliche Verschraubung, um die Umluftfilter
abzusenken.
6005296_a – 21.11.2020
x
☞ Schneiden Sie passende Flachkanalstücke. Anzahl und
Länge müssen zur Einbauvariante passen.
☞ Setzen Sie die Flachkanalstücke in den Umluftbogen.
☞ Stellen Sie die Umluftfilter wieder zurück auf die passende
Höhe.
☞ Ziehen Sie die seitliche Verschraubung an den
Umluftfiltern fest.
17
