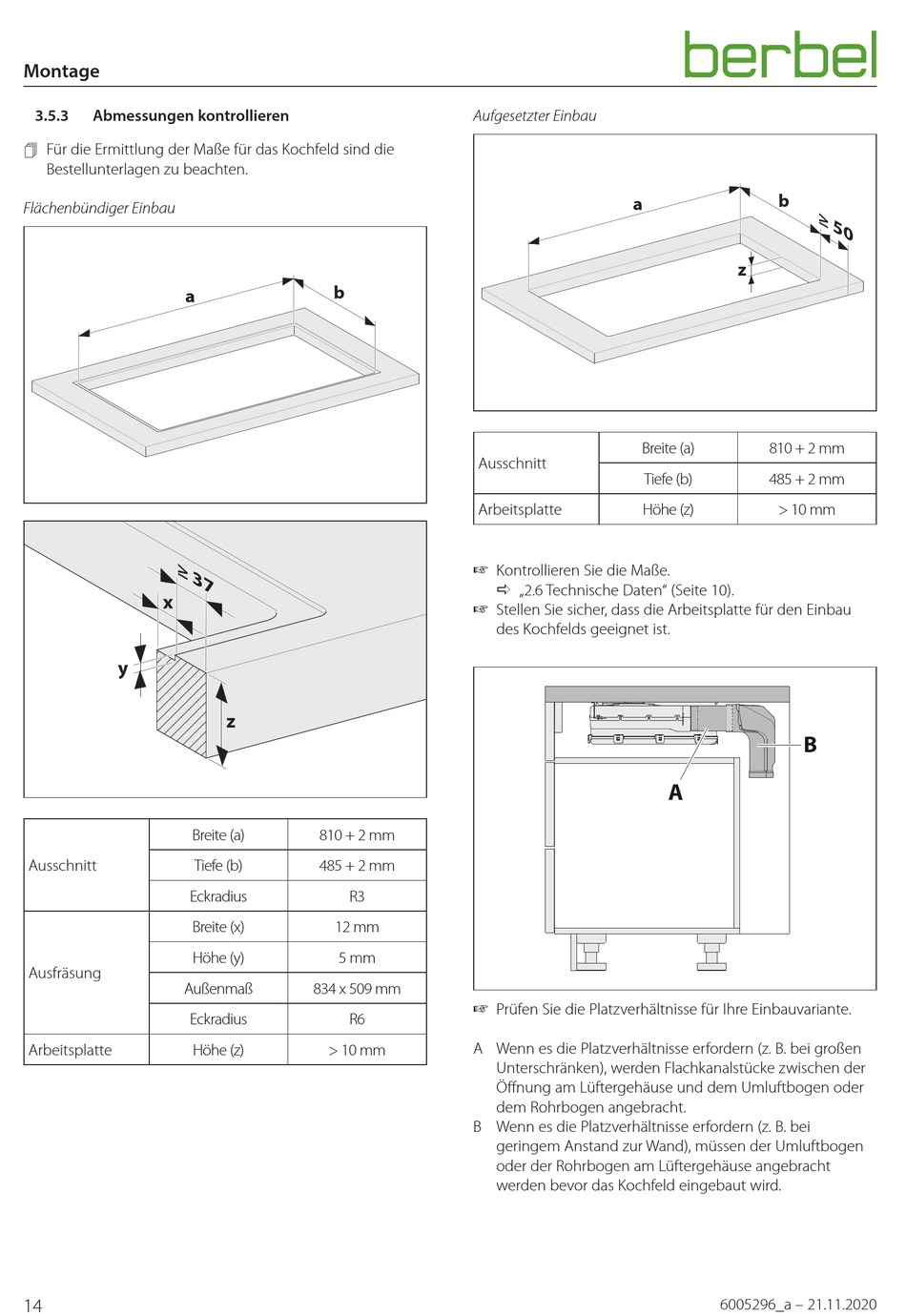

Montage
3.5.3
Abmessungen kontrollieren
Für die Ermittlung der Maße für das Kochfeld sind die
Bestellunterlagen zu beachten.
Flächenbündiger Einbau
≥ 3
Breite (a)
Ausschnitt
Tiefe (b)
Eckradius
Breite (x)
Höhe (y)
Ausfräsung
Außenmaß
Eckradius
Arbeitsplatte
Höhe (z)
14
7
z
810 + 2 mm
485 + 2 mm
R3
12 mm
5 mm
834 x 509 mm
R6
> 10 mm
Aufgesetzter Einbau
Breite (a)
Ausschnitt
Tiefe (b)
Arbeitsplatte
Höhe (z)
☞ Kontrollieren Sie die Maße.
D „2.6 Technische Daten" (Seite 10).
☞ Stellen Sie sicher, dass die Arbeitsplatte für den Einbau
des Kochfelds geeignet ist.
☞ Prüfen Sie die Platzverhältnisse für Ihre Einbauvariante.
A Wenn es die Platzverhältnisse erfordern (z. B. bei großen
Unterschränken), werden Flachkanalstücke zwischen der
Öffnung am Lüfter gehäuse und dem Umluftbogen oder
dem Rohrbogen angebracht.
B Wenn es die Platzverhältnisse erfordern (z. B. bei
geringem Anstand zur Wand), müssen der Umluftbogen
oder der Rohrbogen am Lüfter gehäuse angebracht
werden bevor das Kochfeld eingebaut wird.
≥ 5
z
810 + 2 mm
485 + 2 mm
> 10 mm
B
A
