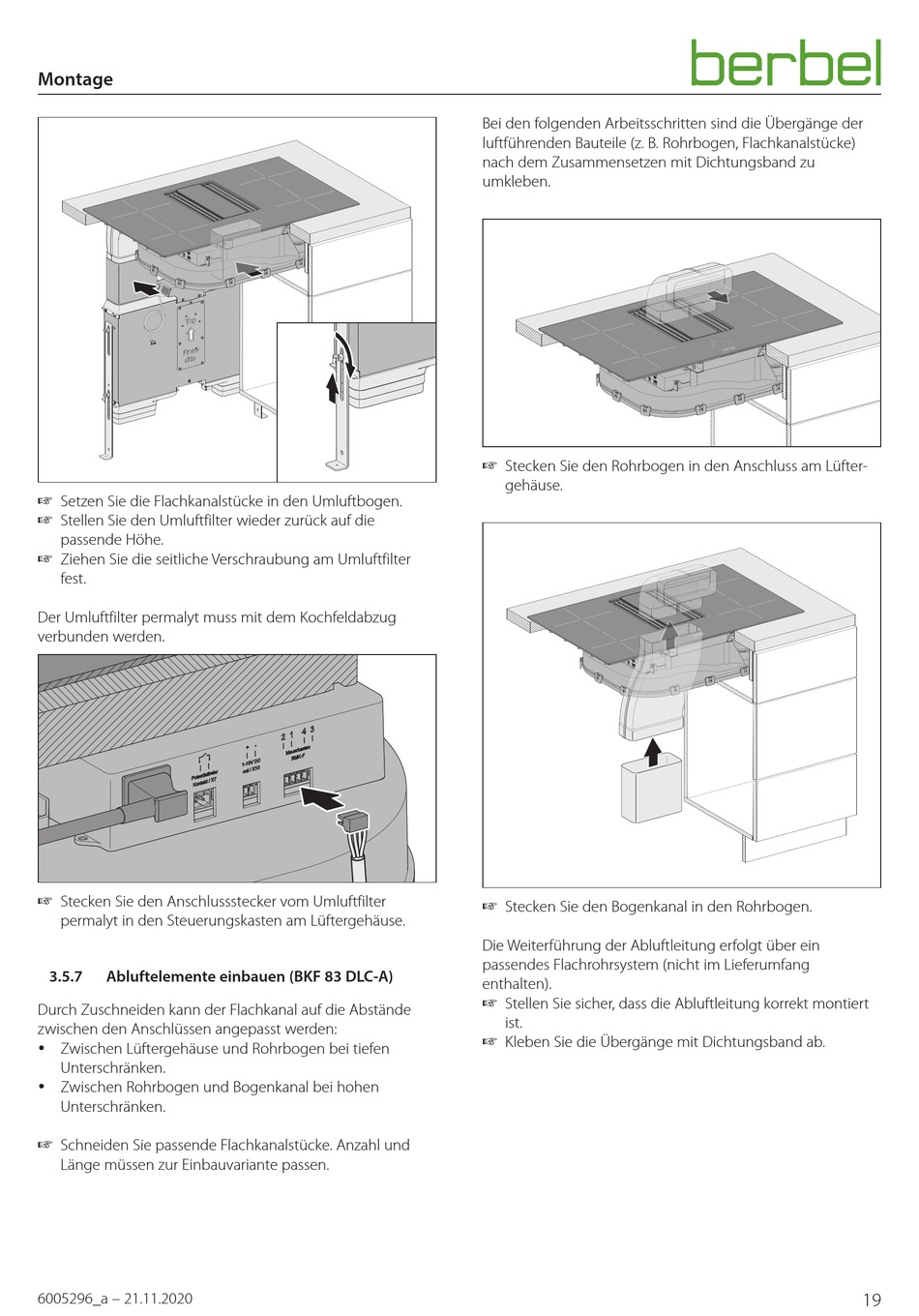

Montage
☞ Setzen Sie die Flachkanalstücke in den Umluftbogen.
☞ Stellen Sie den Umluftfilter wieder zurück auf die
passende Höhe.
☞ Ziehen Sie die seitliche Verschraubung am Umluftfilter
fest.
Der Umluftfilter permalyt muss mit dem Kochfeldabzug
verbunden werden.
☞ Stecken Sie den Anschlussstecker vom Umluftfilter
permalyt in den Steuerungs kasten am Lüfter gehäuse.
3.5.7
Abluftelemente einbauen (BKF 83 DLC-A)
Durch Zuschneiden kann der Flachkanal auf die Abstände
zwischen den Anschlüssen angepasst werden:
y Zwischen Lüfter gehäuse und Rohrbogen bei tiefen
Unterschränken.
y Zwischen Rohrbogen und Bogenkanal bei hohen
Unterschränken.
☞ Schneiden Sie passende Flachkanalstücke. Anzahl und
Länge müssen zur Einbauvariante passen.
6005296_a – 21.11.2020
Bei den folgenden Arbeitsschritten sind die Übergänge der
luft führenden Bauteile (z. B. Rohrbogen, Flachkanalstücke)
nach dem Zusammensetzen mit Dichtungsband zu
umkleben.
☞ Stecken Sie den Rohrbogen in den Anschluss am Lüfter-
gehäuse.
☞ Stecken Sie den Bogenkanal in den Rohrbogen.
Die Weiterführung der Abluftleitung erfolgt über ein
passendes Flachrohrsystem (nicht im Lieferumfang
enthalten).
☞ Stellen Sie sicher, dass die Abluftleitung korrekt montiert
ist.
☞ Kleben Sie die Übergänge mit Dichtungsband ab.
19
