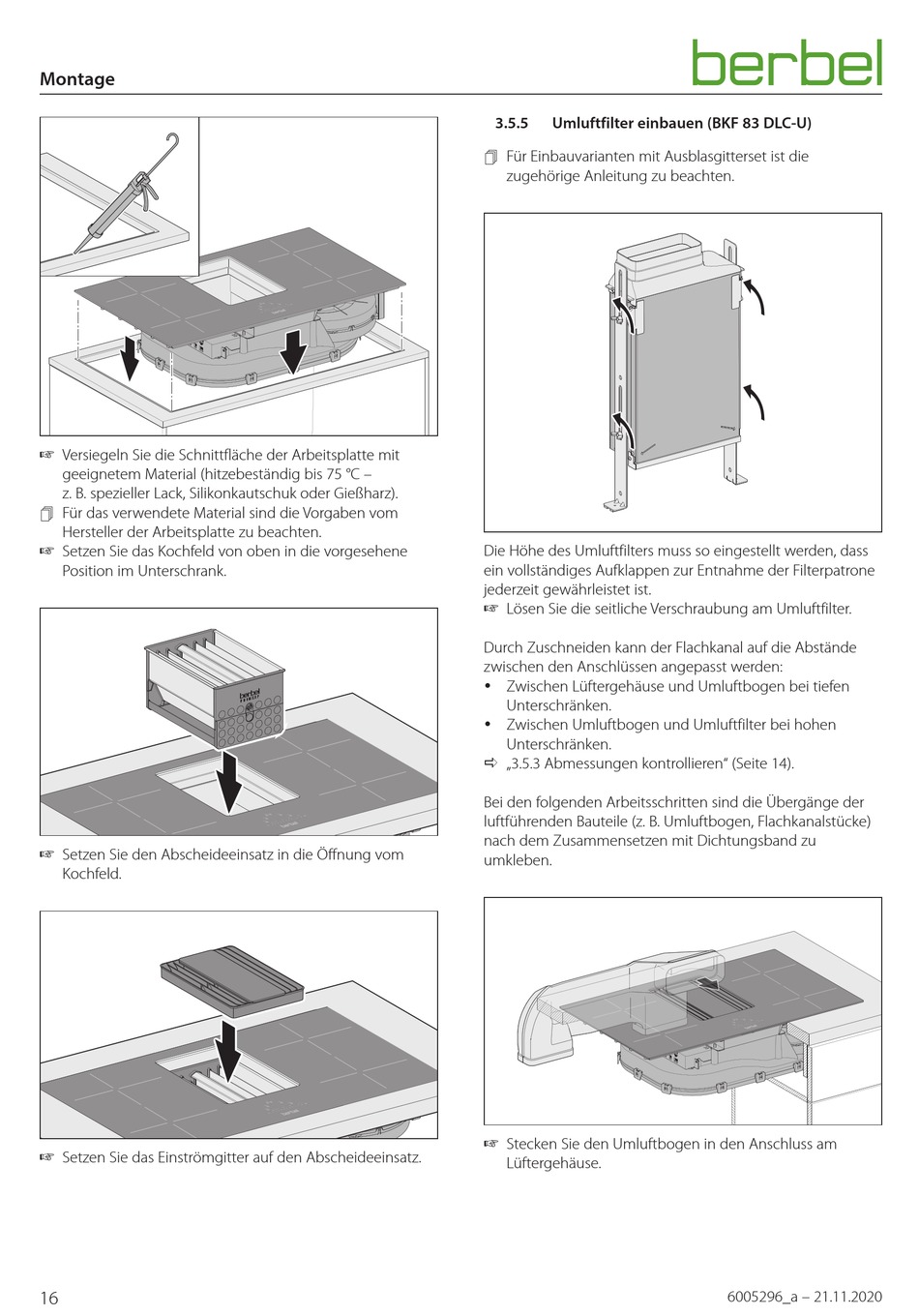

Montage
☞ Versiegeln Sie die Schnittfläche der Arbeitsplatte mit
geeignetem Material (hitzebeständig bis 75 °C –
z. B. spezieller Lack, Silikonkautschuk oder Gießharz).
Für das verwendete Material sind die Vorgaben vom
Hersteller der Arbeitsplatte zu beachten.
☞ Setzen Sie das Kochfeld von oben in die vorgesehene
Position im Unterschrank.
☞ Setzen Sie den Abscheide einsatz in die Öffnung vom
Kochfeld.
☞ Setzen Sie das Einströmgitter auf den Abscheide einsatz.
16
3.5.5
Umluftfilter einbauen (BKF 83 DLC-U)
Für Einbauvarianten mit Ausblas gitterset ist die
zugehörige Anleitung zu beachten.
Die Höhe des Umluftfilters muss so eingestellt werden, dass
ein vollständiges Aufklappen zur Entnahme der Filterpatrone
jederzeit gewährleistet ist.
☞ Lösen Sie die seitliche Verschraubung am Umluftfilter.
Durch Zuschneiden kann der Flachkanal auf die Abstände
zwischen den Anschlüssen angepasst werden:
y Zwischen Lüfter gehäuse und Umluftbogen bei tiefen
Unterschränken.
y Zwischen Umluftbogen und Umluftfilter bei hohen
Unterschränken.
D „3.5.3 Abmessungen kontrollieren" (Seite 14).
Bei den folgenden Arbeitsschritten sind die Übergänge der
luft führenden Bauteile (z. B. Umluftbogen, Flachkanalstücke)
nach dem Zusammensetzen mit Dichtungsband zu
umkleben.
☞ Stecken Sie den Umluftbogen in den Anschluss am
Lüfter gehäuse.
6005296_a – 21.11.2020
