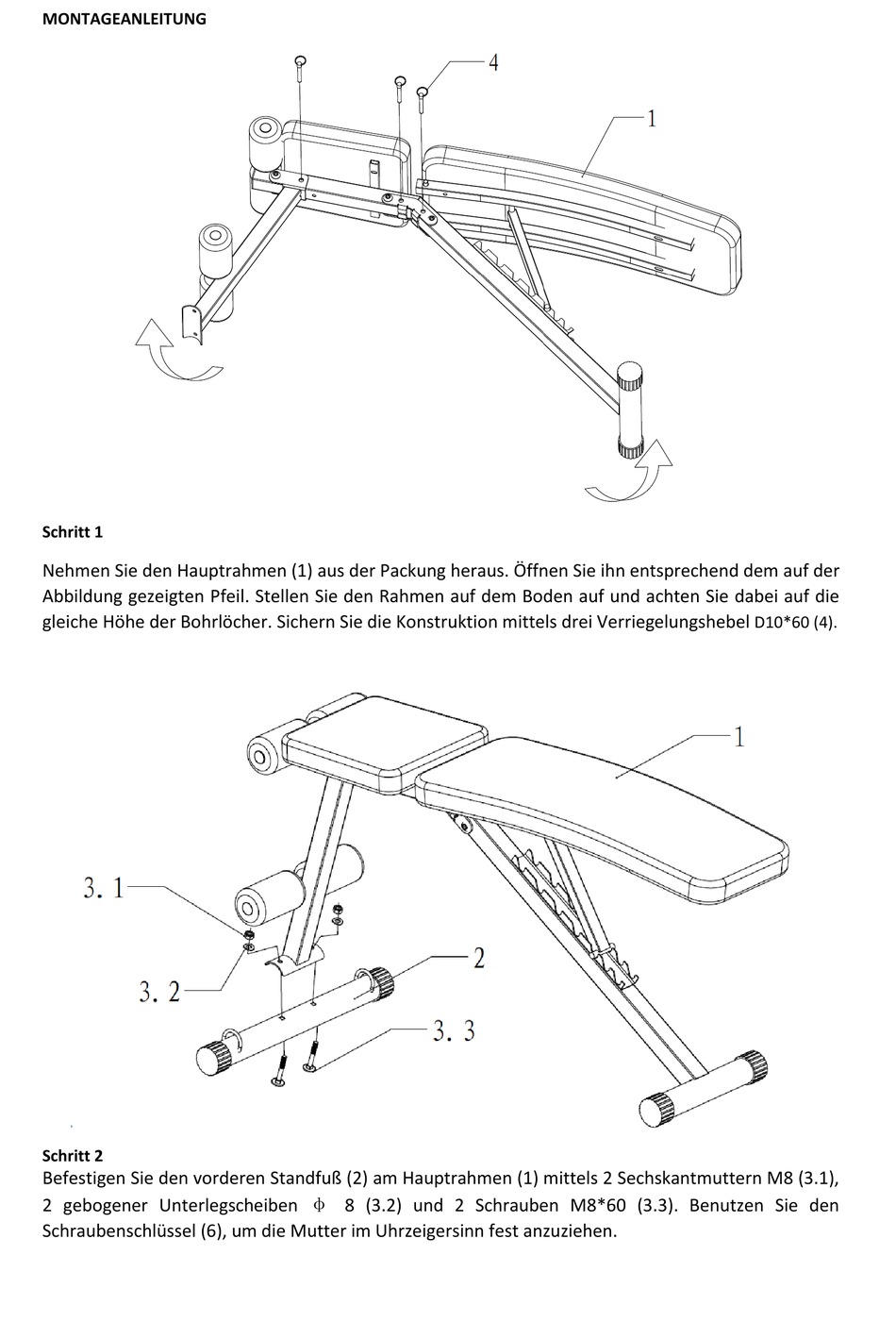

MONTAGEANLEITUNG
Schritt 1
Nehmen Sie den Hauptrahmen (1) aus der Packung heraus. Öffnen Sie ihn entsprechend dem auf der
Abbildung gezeigten Pfeil. Stellen Sie den Rahmen auf dem Boden auf und achten Sie dabei auf die
gleiche Höhe der Bohrlöcher. Sichern Sie die Konstruktion mittels drei Verriegelungshebel
D10*60 (4).
Schritt 2
Befestigen Sie den vorderen Standfuß (2) am Hauptrahmen (1) mittels 2 Sechskantmuttern M8 (3.1),
2 gebogener Unterlegscheiben φ 8 (3.2) und 2 Schrauben M8*60 (3.3). Benutzen Sie den
Schraubenschlüssel (6), um die Mutter im Uhrzeigersinn fest anzuziehen.
