5 Konstanzprüfung für die Bildgebung mittels Fernröntgen
5 Konstanzprüfung für die Bildgebung mittels
Fernröntgen
5.1 Prüfkörper positionieren
Schritte
10
Extraorale Konstanzprüfung

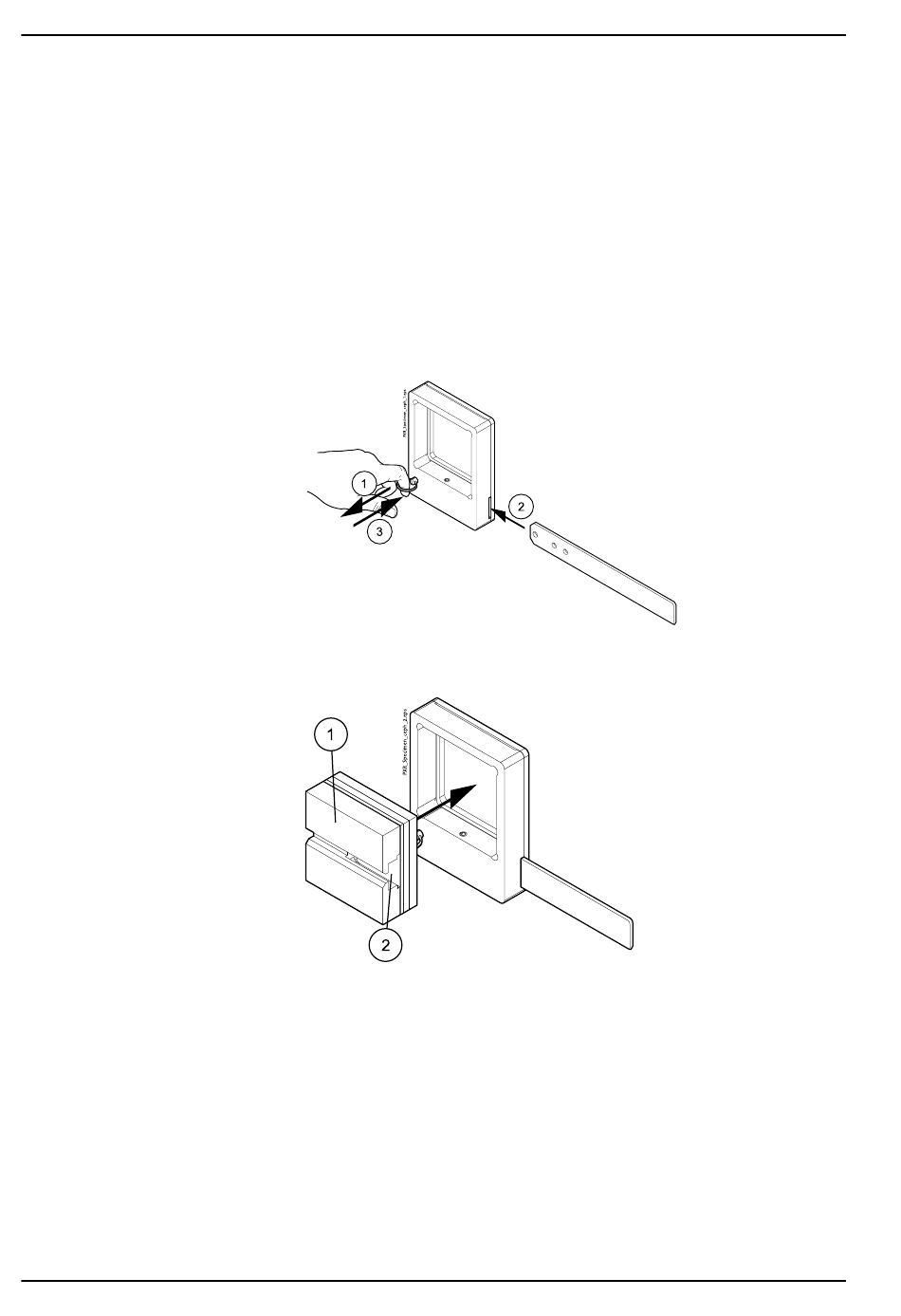

1. Ziehen Sie den Ring des Sicherungsstifts (1) heraus.
Schieben Sie gleichzeitig die Ausrichtungsplatte (2) für die Kopfstütze
des Fernröntgengeräts wie abgebildet in den vorgesehenen Schlitz
der Rahmeneinheit. Lösen Sie den Sicherungsstift (3), wenn die
Ausrichtungsplatte an ihrem Platz ist. Die Positionierungshilfe ist nun in
der Halterung befestigt.
2. Setzen Sie den Prüfkörper in die Rahmeneinheit ein.
Positionieren Sie den Prüfkörper wie unten dargestellt.
1 Prüfkörper
2 Großer Schlitz
3. Bringen Sie die Kupferplatte am C-Arm an.
HINWEIS
Positionieren Sie die Kupferplatte in der Mitte der Abdeckungen des
Röntgenstrahlers.
