4.4 Bildkonstanz auswerten
Gebrauchsanweisung
Werten Sie die Konstanz der Prüfaufnahme anhand der folgenden Kriterien
aus.

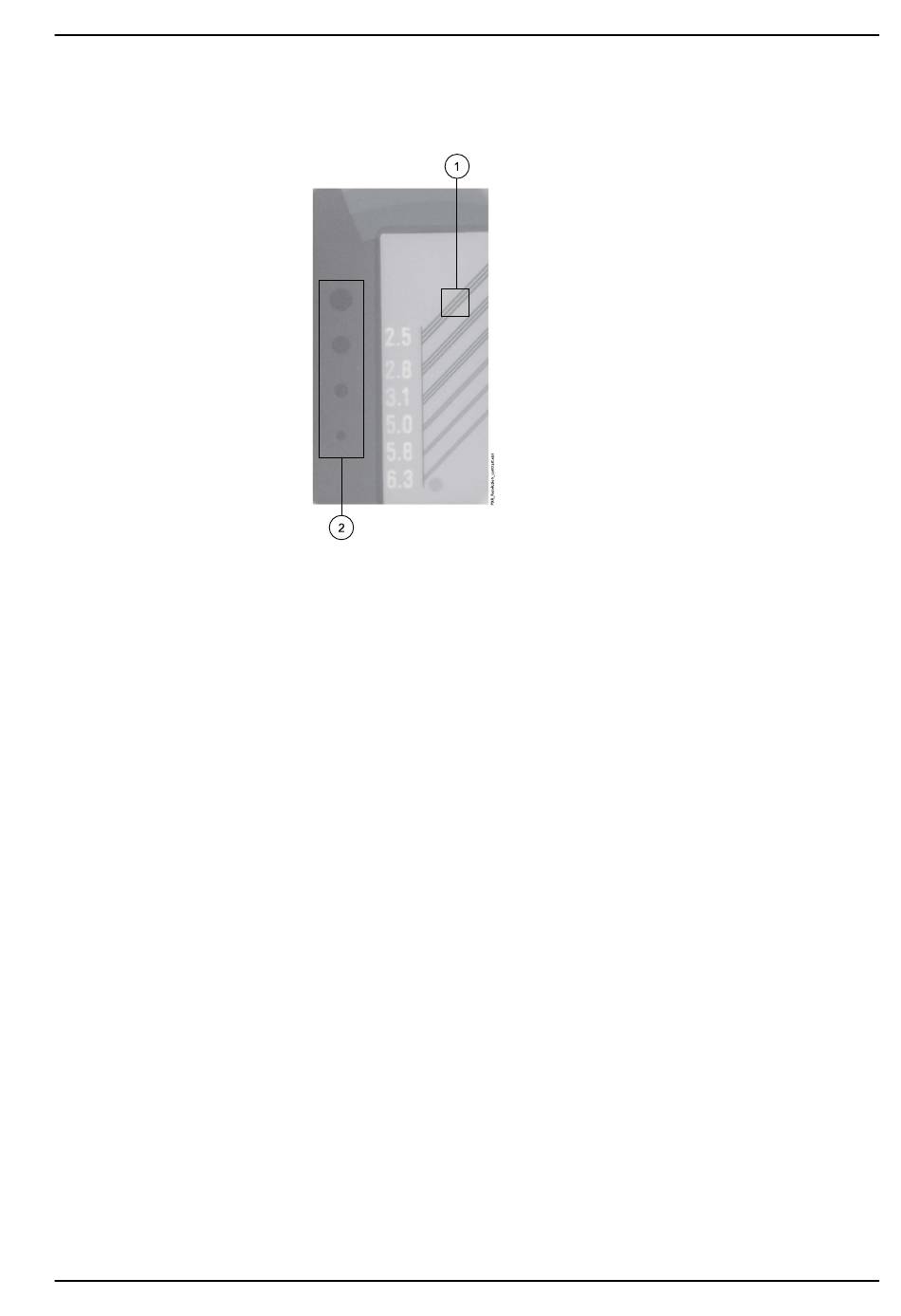

1 Mindestauflösung: 2,5 lp/mm
2 Mindestkontrast: 2 der 4 Elemente
•
Linienpaarauflösung
Das visuelle Auflösungsvermögen wird mit Hilfe Linienpaarmustern
hoher Auflösung geprüft. Das Monitorbild der Prüfaufnahme muss
eine Mindestauflösung von 2,5 Linienpaaren/mm aufweisen (deutlich
sichtbare separate Linien).
•
Niedrige Kontrastauflösung:
Der Mindestkontrast wird mit Hilfe von kontrastarmen Elementen
bestimmt. Mindestens zwei der vier kontrastarmen Elemente müssen auf
dem Monitorbilds mit der Panorama-Prüfaufnahme sichtbar sein.
HINWEIS
Sie können die Prüfergebnisse in dem Formular am Ende dieser
Gebrauchsanweisung notieren.
4 Konstanzprüfung für die Panoramabildgebung
Extraorale Konstanzprüfung
9
