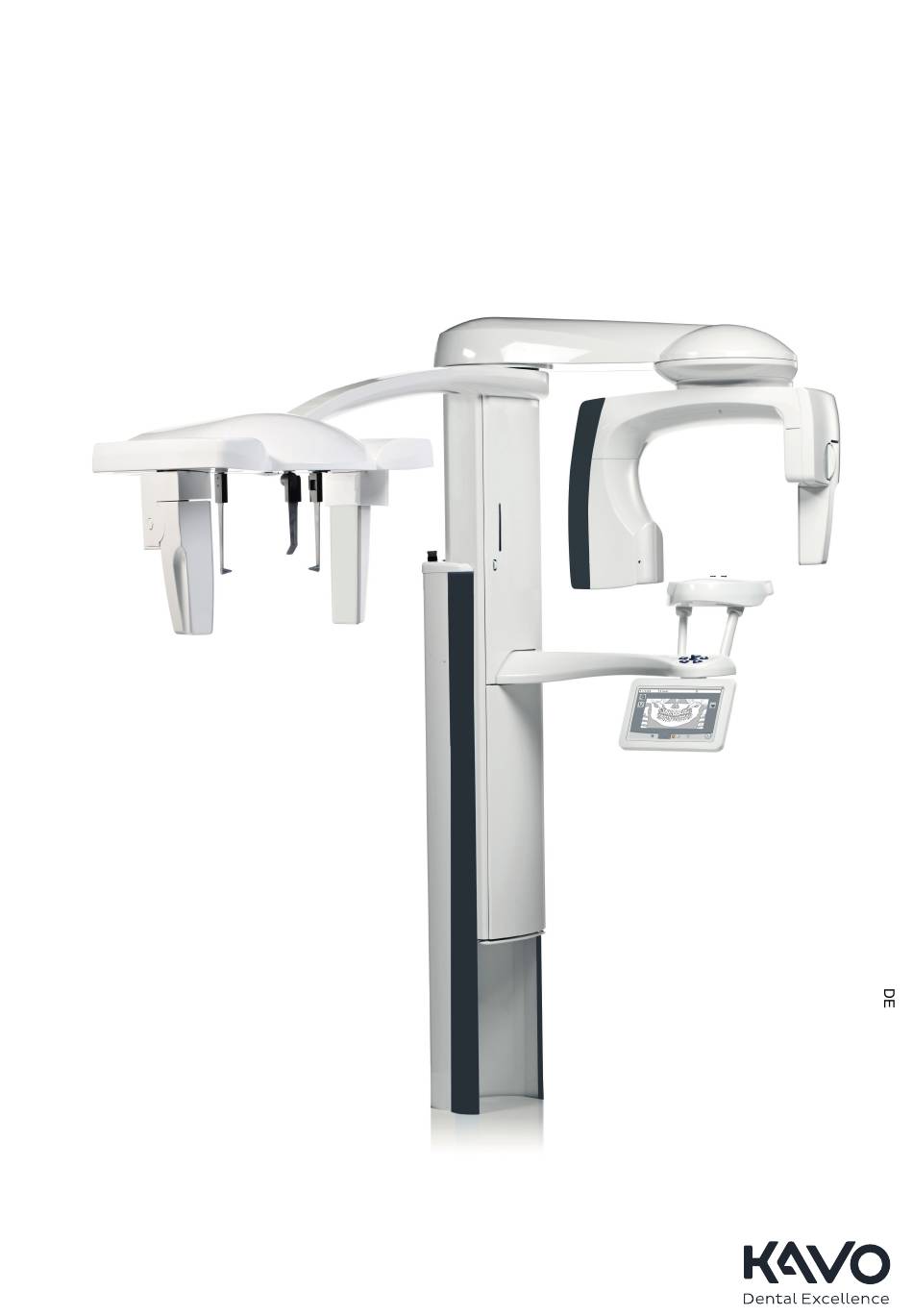

- Seite 1 KaVo ProXam extraorale Systeme Gebrauchsanweisung Konstanzprüfung...
- Seite 2 Leitfaden für die aktuellen Spezifikationen betrachtet werden. Planmeca behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen. COPYRIGHT PLANMECA Publikationsnummer 1.015.3370 Version 1 Datum der Veröffentlichung 10. Mai 2023 Englischer Originaltitel: KaVo ProXam Extraoral systems Constancy test Instructions for use Publikationsnummer 1.015.1558 Version 1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung..............................1 Konstanzprüfwerkzeuge..........................3 Romexis vorbereiten...........................4 Konstanzprüfung für die Panoramabildgebung..................5 Prüfkörper positionieren......................... 5 Belichtungswerte auswählen......................6 Testaufnahme erstellen........................7 Bildkonstanz auswerten........................9 Konstanzprüfung für die Bildgebung mittels Fernröntgen.................10 Prüfkörper positionieren....................... 10 Belichtungswerte auswählen......................12 Prüfaufnahme vorbereiten......................13 Bildkonstanz auswerten........................14 Prüfergebnisse, Konstanzprüfung des Röntgensystems................16 Gebrauchsanweisung Extraorale Konstanzprüfung... - Seite 4 Inhaltsverzeichnis Extraorale Konstanzprüfung Gebrauchsanweisung...
-
Seite 5: Einleitung
1 Einleitung 1 Einleitung Diese Anweisung beschreibt, wie die Konstanzprüfung bei KaVo ProXam 2D- und 3D-Röntgeneinheiten durchgeführt wird. Diese Gebrauchsanweisung bezieht sich auf folgende Röntgengeräte: • KaVo ProXam 2D • KaVo ProXam 3D • KaVo ProXam 3DQ mit oder ohne Fernröntgenmodul. - Seite 6 1 Einleitung Tel.: +358-20-7795 500 Vertrieb KaVo Dental GmbH Bismarckring 39 88400 Biberach Deutschland Tel.: +49 7351 56-0 Fax: +49 7351 56-1488 Extraorale Konstanzprüfung Gebrauchsanweisung...
-
Seite 7: Konstanzprüfwerkzeuge
2 Konstanzprüfwerkzeuge 2 Konstanzprüfwerkzeuge 2D Quart-Prüfkörper-Satz (2.023.4050) ist für KaVo ProXam 2D, 3D und 3DQ Röntgengeräte erforderlich. Der Satz ist optional als Ersatzteil verfügbar. HINWEIS Gehen Sie vorsichtig mit dem Prüfkörper um und lassen Sie ihn nicht fallen. Die folgenden Werkzeuge des Satzes sind erforderlich: 1 Quart-Prüfkörper... -
Seite 8: Romexis Vorbereiten
3 Romexis vorbereiten 3 Romexis vorbereiten Schritte 1. Der neue Patient wird von einem Servicetechniker eingerichtet. Die Bilder werden nach dem Namen des Patienten abgelegt. Der Patient muss daher vor der Aufnahme ausgewählt werden. Der Servicetechniker richtet im Romexis-Programm einen entsprechenden „Patienten“... -
Seite 9: Konstanzprüfung Für Die Panoramabildgebung
4 Konstanzprüfung für die Panoramabildgebung 4 Konstanzprüfung für die Panoramabildgebung 4.1 Prüfkörper positionieren Schritte 1. Führen Sie die Prüfkörperhalterung in den Schlitz an der Seite der Rahmeneinheit ein. Ziehen Sie den Sicherungsstift zu sich (1) und wenn die Prüfkörperhalterung in der Rahmeneinheit ist (2), lassen Sie den Sicherungsstift los (3). -
Seite 10: Belichtungswerte Auswählen
4 Konstanzprüfung für die Panoramabildgebung 3. Bringen Sie die Kupferplatteneinheit am C-Arm an. HINWEIS Positionieren Sie die Kupferplatte in der Mitte der Abdeckungen des Röntgenstrahlers. 4. Entfernen Sie den Kopfhalter vom Positionierungstisch und die Kinnauflage/Kinnanlage vom Adapter. 5. Positionieren Sie den Prüfkörper entsprechend der Abbildung am Positionierungstisch. -
Seite 11: Testaufnahme Erstellen
2. Stellen Sie die voreingestellten Belichtungswerte ein, die im nachfolgenden Bild eingekreist sind. • Richten Sie die Werte bei einem KaVo ProXam 2D-Röntgengerät (Dimax-Sensor) auf 66 kV / 16 A ein. • Richten Sie die Werte bei einem KaVo ProXam 3D-Röntgengerät (3D-Sensor) auf 62 kV / 16 A ein. - Seite 12 4 Konstanzprüfung für die Panoramabildgebung 3. Wenn das System betriebsbereit ist, drücken Sie den Auslöseknopf und halten Sie diesen während der gesamten Aufnahme gedrückt. Befolgen Sie die Anweisungen in der Gebrauchsanweisung des Röntgengeräts. 4. Klicken Sie auf die Schaltfläche „Fertig“ am unteren Rand des Fensters in Romexis, um die neue Aufnahme zu akzeptieren.
-
Seite 13: Bildkonstanz Auswerten
4 Konstanzprüfung für die Panoramabildgebung 4.4 Bildkonstanz auswerten Werten Sie die Konstanz der Prüfaufnahme anhand der folgenden Kriterien aus. 1 Mindestauflösung: 2,5 lp/mm 2 Mindestkontrast: 2 der 4 Elemente • Linienpaarauflösung Das visuelle Auflösungsvermögen wird mit Hilfe Linienpaarmustern hoher Auflösung geprüft. Das Monitorbild der Prüfaufnahme muss eine Mindestauflösung von 2,5 Linienpaaren/mm aufweisen (deutlich sichtbare separate Linien). -
Seite 14: Konstanzprüfung Für Die Bildgebung Mittels Fernröntgen
5 Konstanzprüfung für die Bildgebung mittels Fernröntgen 5 Konstanzprüfung für die Bildgebung mittels Fernröntgen 5.1 Prüfkörper positionieren Schritte 1. Ziehen Sie den Ring des Sicherungsstifts (1) heraus. Schieben Sie gleichzeitig die Ausrichtungsplatte (2) für die Kopfstütze des Fernröntgengeräts wie abgebildet in den vorgesehenen Schlitz der Rahmeneinheit. - Seite 15 5 Konstanzprüfung für die Bildgebung mittels Fernröntgen 4. Drehen Sie die Kopfstützenplatte in 0°-Position. 5. Öffnen Sie die Entriegelungslaschen und entfernen Sie beide Kopfpositionierhilfen und den Nasenbügel vom Fernröntgengerät. 6. Schieben Sie die Ausrichtungsplatte (1) der Kopfstütze des Fernröntgengeräts in das Befestigungsteil für die Gebrauchsanweisung Extraorale Konstanzprüfung...
-
Seite 16: Belichtungswerte Auswählen
5 Konstanzprüfung für die Bildgebung mittels Fernröntgen rechte Kopfpositionierhilfe (sensorseitig) und schließen Sie die Entriegelungslasche. Der Prüfkörper muss so platziert werden, dass die Seite mit den versetzten Ringen zum Sensor (3) zeigt. Vergewissern Sie sich, dass die Halterung gut befestigt ist. 1 Ausrichtungsplatte für Kopfstützen des Fernröntgengeräts 2 Prüfkörper 3 Sensor... -
Seite 17: Prüfaufnahme Vorbereiten
5 Konstanzprüfung für die Bildgebung mittels Fernröntgen 5.3 Prüfaufnahme vorbereiten Schritte 1. Klicken Sie in Romexis in der Patientenliste mit der rechten Maustaste auf den Patienten für die Prüfaufnahme. 2. Wählen Sie „Aufnahme“ gefolgt von „Panoramaufnahme“. 3. Wenn das System betriebsbereit ist, drücken Sie die Freigabetaste und halten Sie diese während der gesamten Aufnahme gedrückt. -
Seite 18: Bildkonstanz Auswerten
5 Konstanzprüfung für die Bildgebung mittels Fernröntgen 7. Wählen Sie die mittlere Option. Wenn die Prüfaufnahmen auf dem Bildschirm nebeneinander angeordnet sind, ist es einfacher, die neuen Konstanzaufnahmen mit der Referenzaufnahme zu vergleichen (Durchführung der Aufnahmeprüfung). Weitere Informationen zu Romexis finden Sie in der Bedienungsanleitung für Romexis. - Seite 19 5 Konstanzprüfung für die Bildgebung mittels Fernröntgen 1 Mindestauflösung: 2,5 lp/mm 2 Mindestkontrast: 1 der 4 Elemente • Linienpaarauflösung Das visuelle Auflösungsvermögen wird mit Hilfe Linienpaarmustern hoher Auflösung geprüft. Das Monitorbild der Prüfaufnahme muss eine Mindestauflösung von 2,5 Linienpaaren/mm aufweisen (deutlich sichtbare separate Linien).
-
Seite 20: Prüfergebnisse, Konstanzprüfung Des Röntgensystems
6 Prüfergebnisse, Konstanzprüfung des Röntgensystems 6 Prüfergebnisse, Konstanzprüfung des Röntgensystems Praxis ABNAHMEPRÜFUNG (Referenzaufnahme) Röntgengerät: _______________________________ Seriennummer des Röntgenstrahlers: ______________ Seriennummer des Sensors: ______________ Prüfparameter Belichtungswerte und -zeit: Panorama _____ kV _____ mA ______ s, Fernröntgen _____kV _____ mA ____ s Aufnahmeprogramm: ______________ Seriennummer des Prüfkörpers: ______________ Bildgebungssoftware: ______________... - Seite 22 KaVo Dental GmbH | Bismarckring 39 | 88400 Biberach | Deutschland www.kavo.com...
