Bedienung
6.2

Darstellung der Wechselautomatik

Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme
erfolgt durch das Absetzen und Anheben des Gerätes.

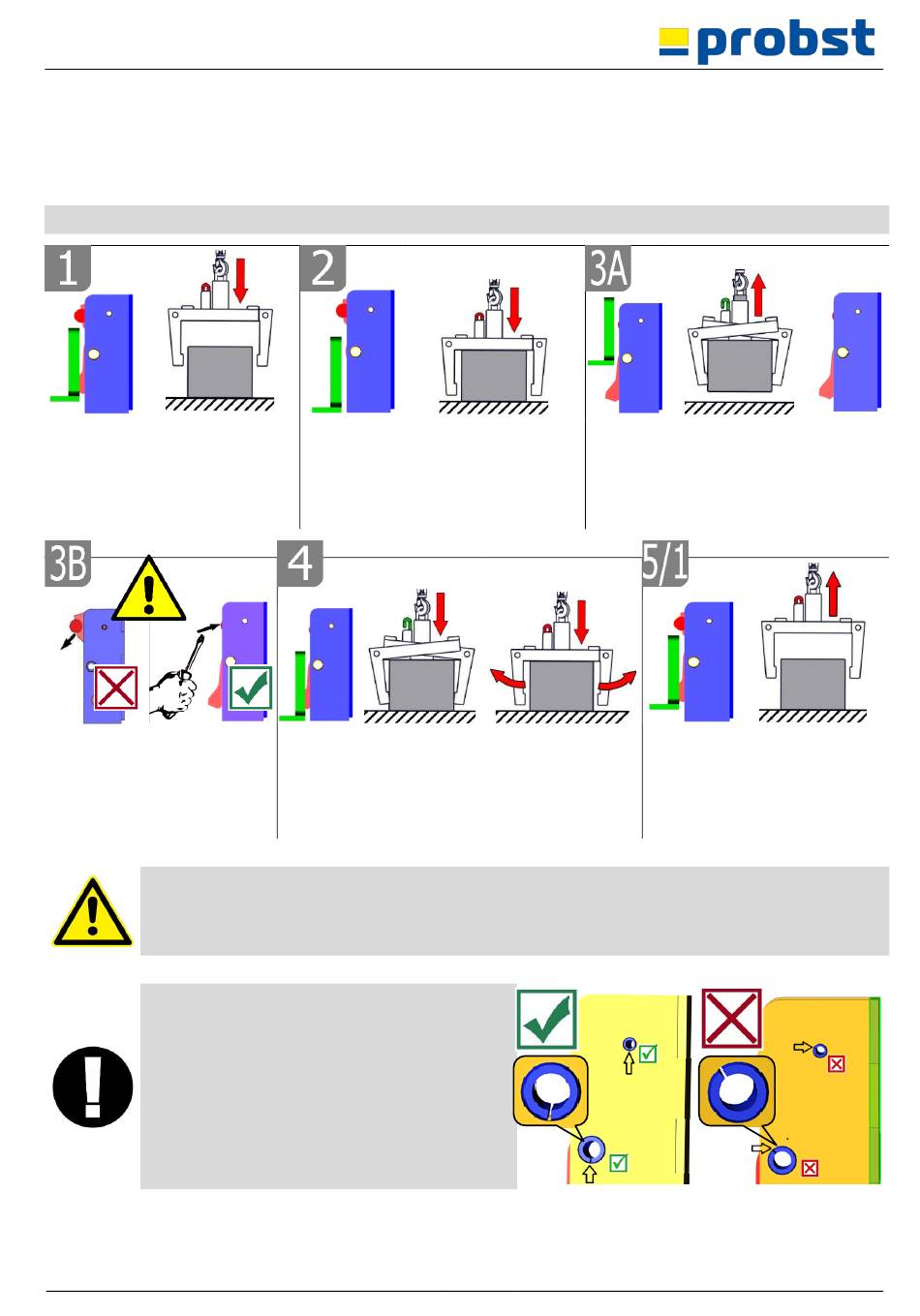

Bildliche Darstellungen der Schaltpositionen der Wechselautomatik:
• Gerät ist durch das Trägergerät
angehoben
• Greifarme sind geöffnet
• Bei Fehlschaltung muss der
Umschalter manuell (z.B.
mit Schraubendreher)
wieder zurück gedrückt
1)
werden
1) Sonst kann es zu Fehlschaltungen und dann beim Absetzen der Last zur Verformung oder
Zerstörung der Wechselautomatik kommen.
Ruckartiges Anheben oder Absenken des Gerätes, sowie auch schnelles Fahren mit dem
Trägergerät/ Hebezeug über unebenes Gelände ist verboten!
Beim Auswechseln einer defekten
Wechselautomatik ist unbedingt darauf zu
achten, dass die Schlitze der beiden Spannstifte
immer nach unten zeigen.
Die Position der Schlitze darf sich keinesfalls
oben oder in der Mitte befinden, da sonst die
Gefahr besteht, dass die Wechselautomatik beim
Umschalten klemmt!
53100338
• Gerät wird auf das Greifgut
abgesetzt
• Greifarme sind geöffnet
• Gerät ist mit dem Greifgut auf Boden abgesetzt
• Greifarme werden geöffnet
19 / 26
• Gerät wird durch das Trägergerät
angehoben
• Greifgut ist gespannt und kann nun
zum Bestimmungsort transportiert
werden
• Gerät ist durch das
Trägergerät angehoben
• Greifarme sind geöffnet
(Abstellposition des Gerätes
auf Boden)
