Taurus R7 Rudergerät Montageanleitung
Schritt 1
Bevor Sie das R7 Rudergerät auspacken, stellen Sie
sicher, dass Sie eine 2m x 2,5m große Arbeitsfläche
zur Verfügung haben.
Schritt 2

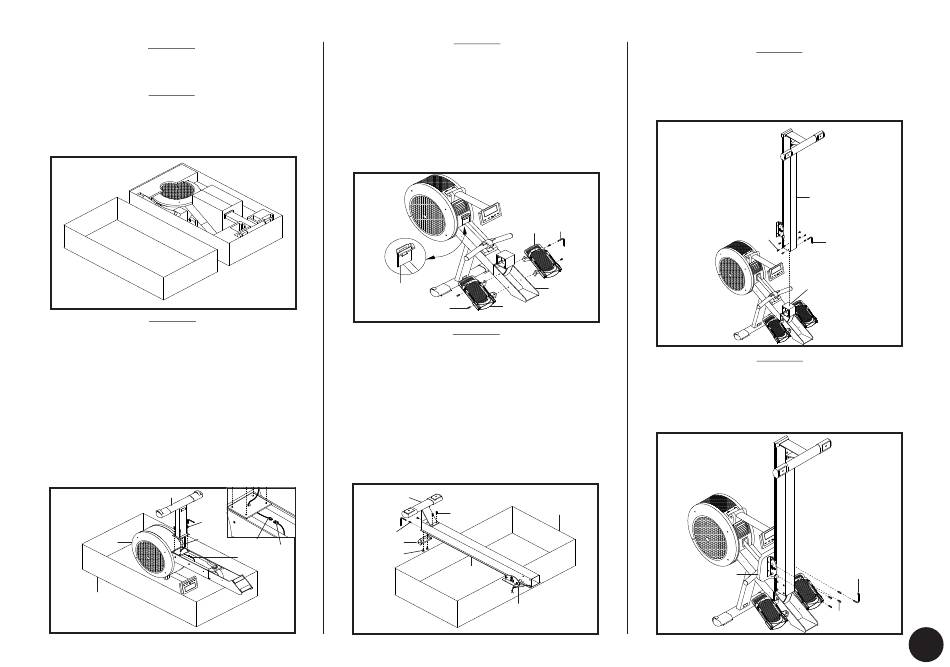

Öffnen Sie den Karton wie in der Abbildung unten.
HINWEIS: Um das R7 Rudergerät so lange wie
möglich vor Beschädigungen zu schützen, sollten Sie
die Schutzverpackung erst entfernen wenn es
unbedingt notwendig ist.
Schritt 3
a ) L e g e n S i e d e n H a u p t r a h m e n [ 0 0 2 ] i n d e n
Kartondeckel wie in der Abbildung unten.
b) Entfernen Sie 4 x Schraube [300] vom Hauptrahmen
[002] mit dem beigelegten Werkzeug.
c ) Ve r b i n d e n S i e d a s A d a p te r ka b e l ( 7 1 2 ) m i t d e m
Computerkabel (703).
d)Befestigen Sie den vorderen Standfuss [005] mit den
zuvor gelösten 4 Schrauben [300] und ziehen Sie sie
fest.
Stellen Sie vor der Montage sicher, dass der vordere
Standfuß (005) nicht das Netzkabel (712) und das
Konsolenkabel (703) einklemmt.
e)
Nachdem Sie den vorderen Standfuß montiert
haben, überprüfen Sie alle Kabel und stellen Sie
sicher, dass keine Kabel offen liegen.
005
300
712
002
Kartondeckel
a) Nehmen Sie den Aluminiumträger [001] aus dem
Karton und legen ihn auf den Kartondeckel wie in der
Abbildung unten.
b) Entfernen Sie den Sicherheitsgurt und entsorgen
S i e i h n . P l a t z i e r e n S i e d e n H a n d g r i f f i n d i e
dazugehörige Halterung.
c) Entfernen Sie 4 x Schraube [300] vom Hauptrahmen
[002] mit dem beigelegten Werkzeug.
d) Befestigen Sie 2 x Fußstütze [013 & 014] mit den
zuvor gelösten vier Schrauben [300] und ziehen Sie sie
fest.
Sicherheitsgurt
a) Nehmen Sie den Aluminiumträger [001] aus dem
Karton und legen ihn auf den Kartondeckel wie in der
Abbildung unten.
b) Lösen Sie 4 x Schraube [300] vom Aluminiumträger
[001] und 2 x Schraube [302] vom hinteren Standfuß
[006] mit dem beigelegten Werkzeug.
c) Montieren Sie den hinteren Standfuß [006] mit den
zuvor gelösten vier Schrauben [300] und ziehen Sie
sie fest.
d ) B e f e s t i g e n S i e d i e A b d e c k k a p p e f ü r d e n
Aluminiumträger [116] mit 2 x Schraube [302] und
ziehen Sie sie fest.
e)
Entfernen und entsorgen Sie den Bindedraht.
006
300
116
712
703
302
703
Schritt 4
Werkzeug
013
002
014
300
Schritt 5
Kartondeckel
300
001
Bindedraht
Schritt 6
a) Lösen Sie 8 x Schraube [300] vom Drehgelenk [003]
mit dem beigelegten Werkzeug.
b) Befestigen Sie den Aluminiumträger [001] mit den
zuvor gelösten acht Schrauben [300] und ziehen Sie
sie fest.
001
300
Werkzeug
003
Schritt 7
a) Lösen Sie 4 x Schraube [300] vom Sitz [119] mit dem
beigelegten Werkzeug.
b) Befestigen sie den Sitz [119] mit den zuvor gelösten
vier Schrauben [300] und ziehen Sie sie fest.
119
Werkzeug
300
2
