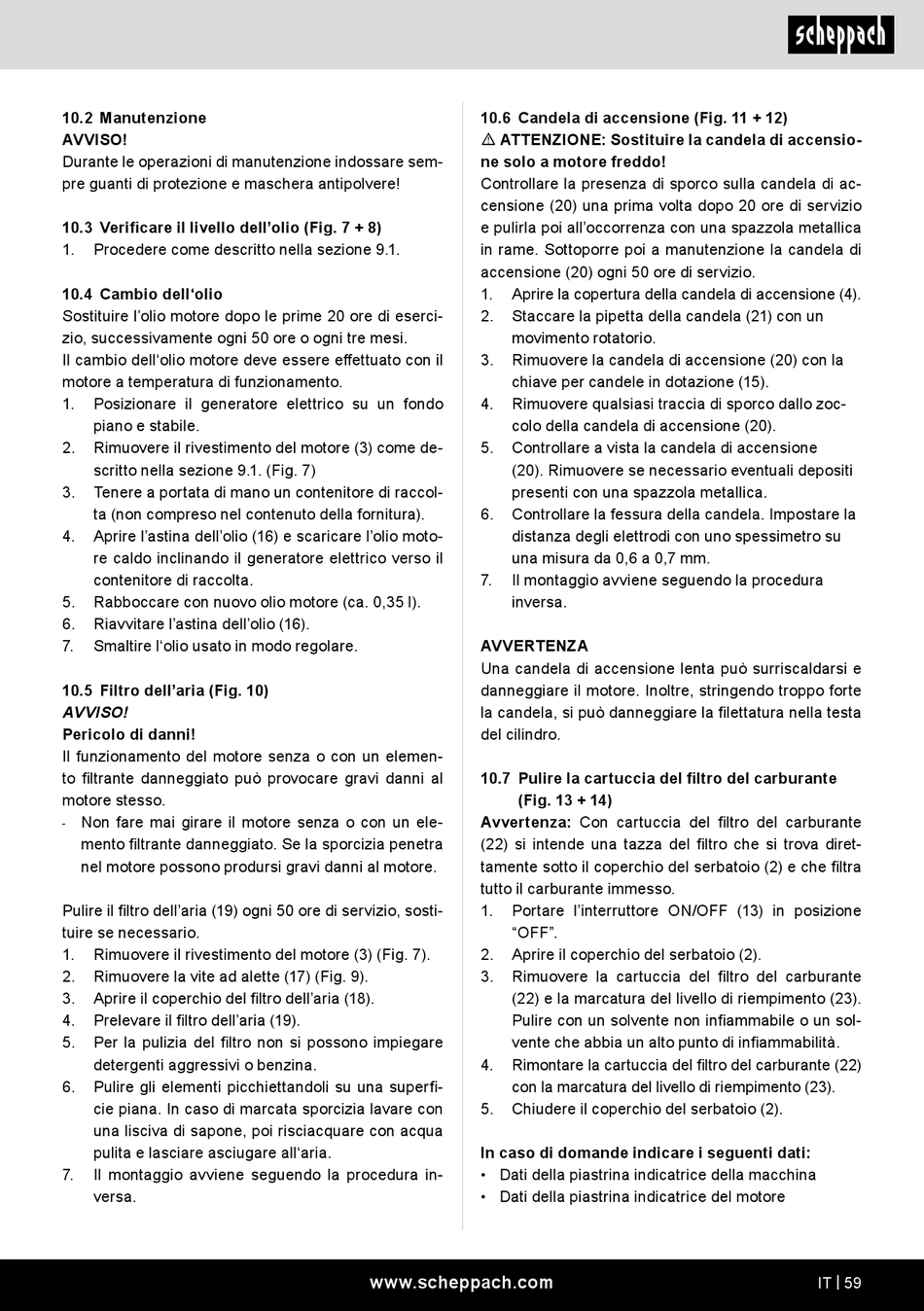

Scheppach SG2500i Original Bedienungsanleitung Seite 59

10.2 Manutenzione
AVVISO!
Durante le operazioni di manutenzione indossare sem-
pre guanti di protezione e maschera antipolvere!
10.3 Verificare il livello dell'olio (Fig. 7 + 8)
1. Procedere come descritto nella sezione 9.1.
10.4 Cambio dell'olio
Sostituire l'olio motore dopo le prime 20 ore di eserci-
zio, successivamente ogni 50 ore o ogni tre mesi.
Il cambio dell'olio motore deve essere effettuato con il
motore a temperatura di funzionamento.
1. Posizionare il generatore elettrico su un fondo
piano e stabile.
2. Rimuovere il rivestimento del motore (3) come de-
scritto nella sezione 9.1. (Fig. 7)
3. Tenere a portata di mano un contenitore di raccol-
ta (non compreso nel contenuto della fornitura).
4. Aprire l'astina dell'olio (16) e scaricare l'olio moto-
re caldo inclinando il generatore elettrico verso il
contenitore di raccolta.
5. Rabboccare con nuovo olio motore (ca. 0,35 l).
6. Riavvitare l'astina dell'olio (16).
7. Smaltire l'olio usato in modo regolare.
10.5 Filtro dell'aria (Fig. 10)
AVVISO!
Pericolo di danni!
Il funzionamento del motore senza o con un elemen-
to filtrante danneggiato può provocare gravi danni al
motore stesso.
- Non fare mai girare il motore senza o con un ele-
mento filtrante danneggiato. Se la sporcizia penetra
nel motore possono prodursi gravi danni al motore.
Pulire il filtro dell'aria (19) ogni 50 ore di servizio, sosti-
tuire se necessario.
1. Rimuovere il rivestimento del motore (3) (Fig. 7).
2. Rimuovere la vite ad alette (17) (Fig. 9).
3. Aprire il coperchio del filtro dell'aria (18).
4. Prelevare il filtro dell'aria (19).
5. Per la pulizia del filtro non si possono impiegare
detergenti aggressivi o benzina.
6. Pulire gli elementi picchiettandoli su una superfi-
cie piana. In caso di marcata sporcizia lavare con
una lisciva di sapone, poi risciacquare con acqua
pulita e lasciare asciugare all'aria.
7. Il montaggio avviene seguendo la procedura in-
versa.
10.6 Candela di accensione (Fig. 11 + 12)
m ATTENZIONE: Sostituire la candela di accensio-
ne solo a motore freddo!
Controllare la presenza di sporco sulla candela di ac-
censione (20) una prima volta dopo 20 ore di servizio
e pulirla poi all'occorrenza con una spazzola metallica
in rame. Sottoporre poi a manutenzione la candela di
accensione (20) ogni 50 ore di servizio.
1. Aprire la copertura della candela di accensione (4).
2. Staccare la pipetta della candela (21) con un
movimento rotatorio.
3. Rimuovere la candela di accensione (20) con la
chiave per candele in dotazione (15).
4. Rimuovere qualsiasi traccia di sporco dallo zoc-
colo della candela di accensione (20).
5. Controllare a vista la candela di accensione
(20). Rimuovere se necessario eventuali depositi
presenti con una spazzola metallica.
6. Controllare la fessura della candela. Impostare la
distanza degli elettrodi con uno spessimetro su
una misura da 0,6 a 0,7 mm.
7. Il montaggio avviene seguendo la procedura
inversa.
AVVERTENZA
Una candela di accensione lenta può surriscaldarsi e
danneggiare il motore. Inoltre, stringendo troppo forte
la candela, si può danneggiare la filettatura nella testa
del cilindro.
10.7 Pulire la cartuccia del filtro del carburante
(Fig. 13 + 14)
Avvertenza: Con cartuccia del filtro del carburante
(22) si intende una tazza del filtro che si trova diret-
tamente sotto il coperchio del serbatoio (2) e che filtra
tutto il carburante immesso.
1. Portare l'interruttore ON/OFF (13) in posizione
"OFF".
2. Aprire il coperchio del serbatoio (2).
3. Rimuovere la cartuccia del filtro del carburante
(22) e la marcatura del livello di riempimento (23).
Pulire con un solvente non infiammabile o un sol-
vente che abbia un alto punto di infiammabilità.
4. Rimontare la cartuccia del filtro del carburante (22)
con la marcatura del livello di riempimento (23).
5. Chiudere il coperchio del serbatoio (2).
In caso di domande indicare i seguenti dati:
• Dati della piastrina indicatrice della macchina
• Dati della piastrina indicatrice del motore
