5 Montage
2x

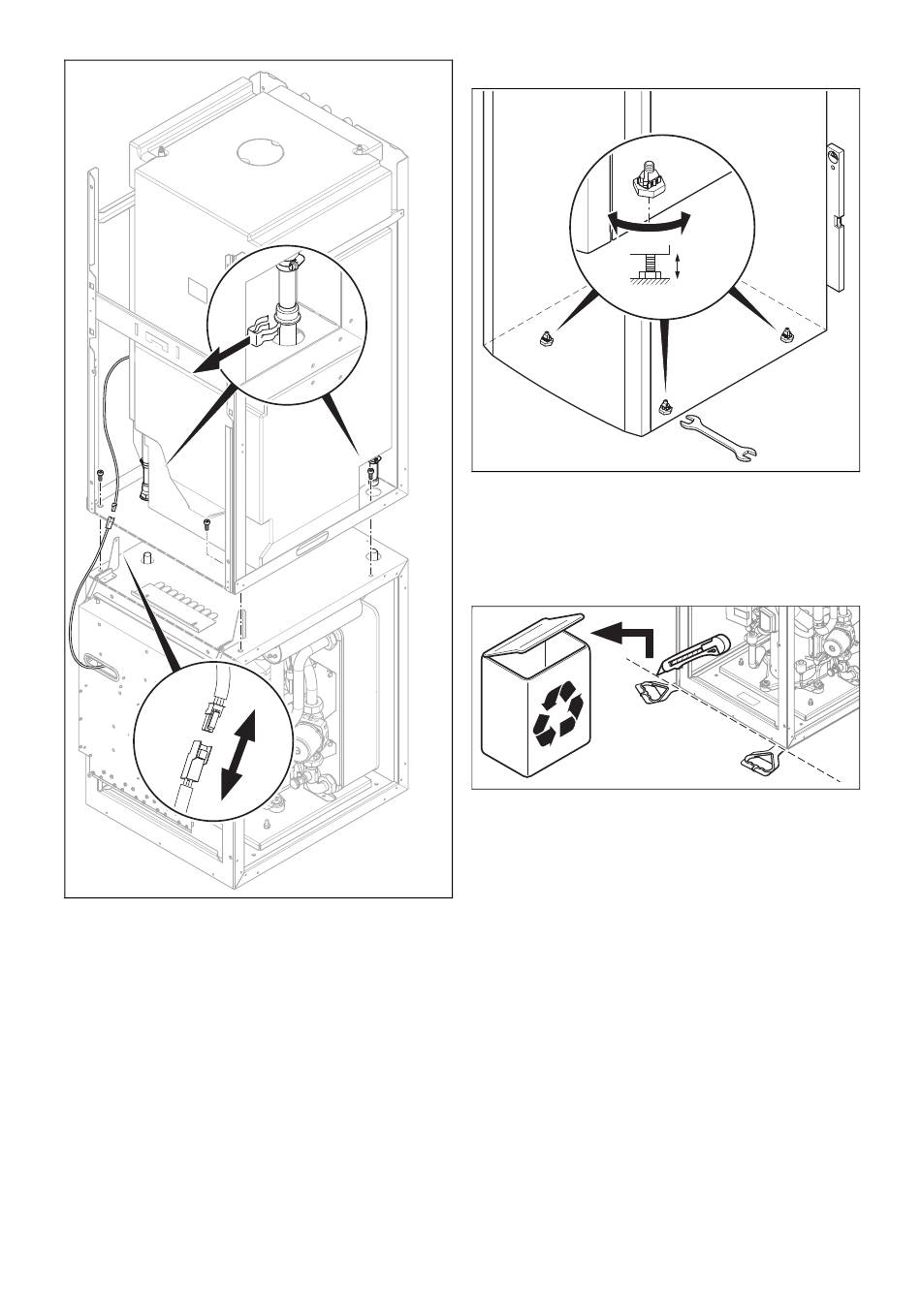

5.
Trennen Sie das Temperaturfühlerkabel am Stecker im
Kabelbaum.
6.
Ziehen Sie auf beiden Seiten die Klammern zur Verbin-
dung von Heizungsvorlauf und -rücklauf mit dem Spei-
cher ab.
7.
Drehen Sie vier Schrauben zur Verbindung der beiden
Module heraus.
8.
Heben Sie das obere vom unteren Modul ab.
9.
Transportieren Sie die Produktteile zum Aufstellort.
(→ Seite 15)
10. Stellen Sie das Produkt auf. (→ Seite 16)
11. Montieren Sie das obere Modul wieder auf das untere
Modul und stellen Sie die Anschlüsse wieder her.
12. Montieren Sie auf jeden Fall wieder alle Verbindungs-
schrauben der Module.
16
5.7
Produkt aufstellen
1.
Verbinden Sie ggf. die getrennten Module wieder mit-
einander.
2.
Richten Sie das Produkt durch Einstellen der Stellfüße
waagerecht aus.
5.8
Tragegriffe entfernen
▶
Schneiden Sie die Tragegriffe ab und werfen Sie sie weg.
Installations- und Wartungsanleitung flexoCOMPACT 0020196689_00
