| Vor Inbetriebsetzung des Systems

Position
Beschreibung
AI6–7
Frei konfigurierbarer Analogeingang. Inaktiv, Eingang über die Bedieneinheit (HMI) auswählen.
DO1–4
Frei konfigurierbarer Digitalausgang.
DO2-Standardkonfiguration Außen-/Fortluftklappe
DO3-Standardkonfiguration: Kühler aktiv
DO4-Standardkonfiguration: Sammelalarm
AO3–5
Frei konfigurierbarer Analogausgang. Art des Stellantriebs 0-10V, 10-0 V, 2-10V, 10-2V.
AO3-Standardkonfiguration: Erhitzer (nur bei Modellen des Typs VTC 200/300/500/700, VTR 100/
70)
AO4-Standardkonfiguration: Kühlung
UI1–5
Frei konfigurierbarer Universaleingang. Kann als Analogeingang (0 bis 10 V) oder als Digitaleingang
(24 V) festgelegt werden.
UI1-Standardkonfiguration: Druckwächter
UI2-Standardkonfiguration Dunstabzugshaube
UI3-Standardkonfiguration: Feueralarm
UI4-Standardkonfiguration: Stoßlüftung
24V Maximaler Strom 200mA bei 24VDC + -10%.
8 Vor Inbetriebsetzung des Systems
Überprüfen Sie nach Abschluss der Installation, dass:
• Das Gerät gemäß der Anleitung installiert wurde
• Die Außenluft- / Abluftklappen und die Schalldämpfer installiert wurden und dass das Kanalsystem richtig am Gerät
angeschlossen wurde
• Alle Kanäle ausreichend isoliert und gemäß den örtlichen Regeln und Vorschriften installiert wurden
• sich der Außenlufteinlass in ausreichender Entfernung zu Verunreinigungsquellen (Dunstabzugshaubenauslass, Aus-
lass der zentralen Staubsauganlage u. Ä.) befindet
• Alle externen Geräte sind angeschlossen
• das Gerät richtig verkabelt wurde
9

Inbetriebnahme

Folgen Sie den Anweisungen zur ersten Inbetriebnahme und erstellen Sie das Inbetriebnahmeprotokoll, während Sie
die Einstellungen durchgehen.
Der Startup-Assistent kann nicht übersprungen werden.
Hinweis!
Falls Sie die SAVE LIGHT Bedieneinheit verwenden, wird der Einrichtungsassistent übersprungen und die
Werkseinstellungen werden verwendet.

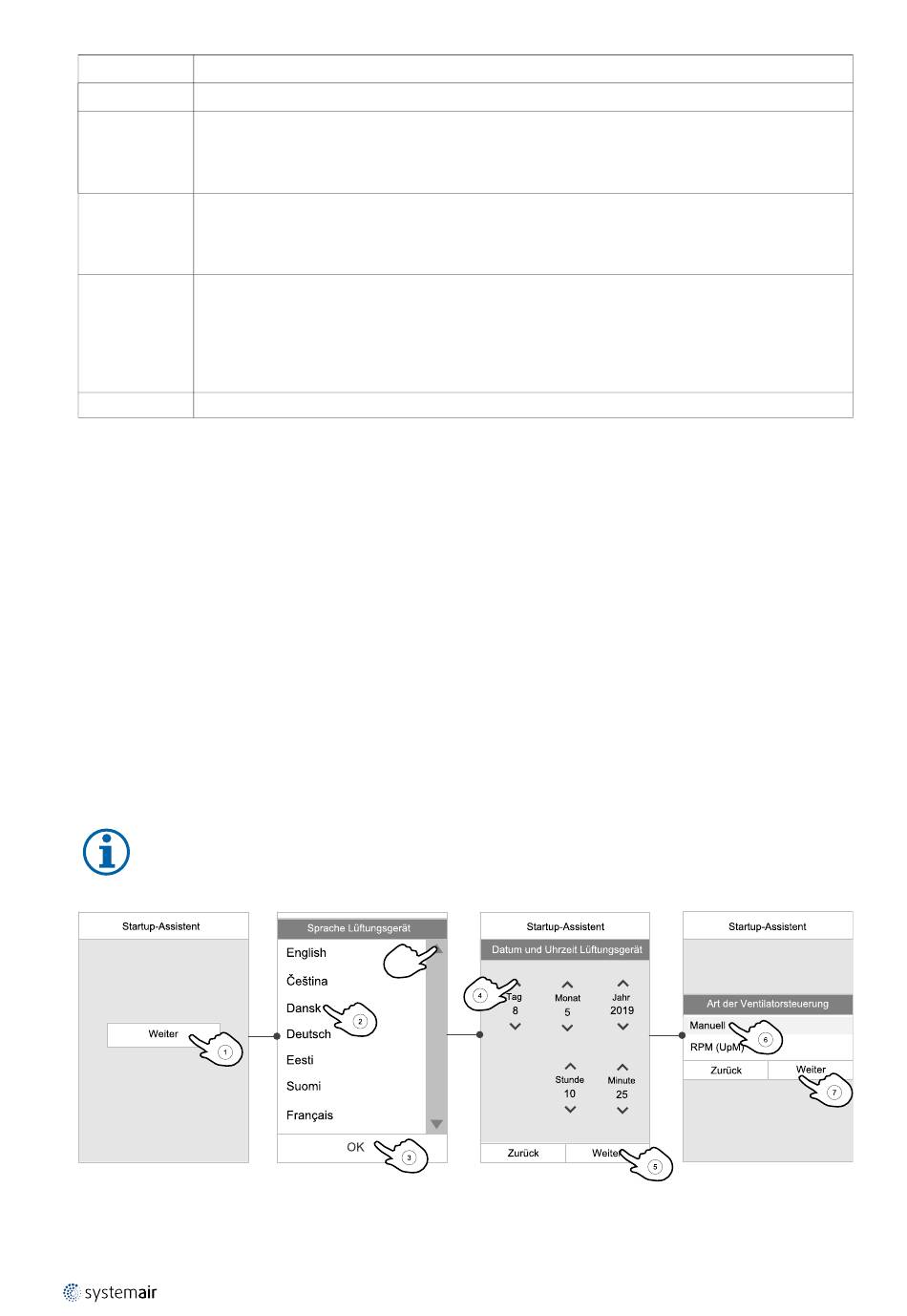

Wählen Sie die Sprache, stellen Sie die Uhrzeit ein und wählen Sie den Typ der Luftvolumenstromregelung. Wählen Sie
die Drehzahl pro Minute als Art der Luftvolumenstromregelung nur dann, wenn diese Werte im Gerät enthalten sind.
