Installationsvoraussetzungen
Für die Gewährleistung eines ordnungsgemäßen und fehlerfreien Betriebs ist es wichtig, dass das Gerät gemäß dieser
Anleitung installiert wird.
Das Gerät kann in den folgenden Positionen installiert werden:
A. Aufrechte Installation auf dem Boden. Anschlüsse sind links und rechts möglich.
Es müssen die beiliegenden selbstklebenden Schwingungsdämpfer verwendet werden.
B. Deckeninstallation. Anschlüsse sind links und rechts möglich.
Ein Deckenmontagesatz ist erforderlich. Nicht im Lieferumfang des Geräts. Muss separat bestellt werden.
C. Eine umgedrehte Installation ist NICHT zulässig.
5.1

Standort und Platzbedarf

Platzieren Sie das SAVE VSR 300/500 vorzugsweise in einem separaten Raum (z. B. Abstellraum, Waschküche oder
Ähnliches).
Bei der Wahl des Installationsortes sollte berücksichtigt
werden, dass das Gerät regelmäßig gewartet werden und
dass die Wartungstür leicht zugänglich sein muss. Lassen
Sie Freiraum, damit die Tür geöffnet werden kann und die
Hauptkomponenten entnommen werden können.
5.2
Empfehlung für den Standort der Außenluftansaugung
Der empfohlene Einbauort für den Außenlufteinlass liegt auf der Nord- oder Ostseite des Gebäudes und nicht in unmit-
telbarer Nähe zu Fortluftöffnungen von abgestandener Luft, Dunstabzugshauben, zentralen Absaugsystemen, Abwas-
seranlagen oder anderen Verschmutzungsquellen, z. B. Fahrzeugabgasen etc. Fortluft wird idealerweise über eine
Dacheinheit mit hinreichendem Abstand zu Lufteinlässen, Fenstern etc. nach außen geleitet.
5.3

Zugang zur Stromversorgung

Das SAVE VSR 300/500 wird mit ca. 1–1,5 m Kabel und einem Stecker für 230 V, einphasig geerdet, geliefert.

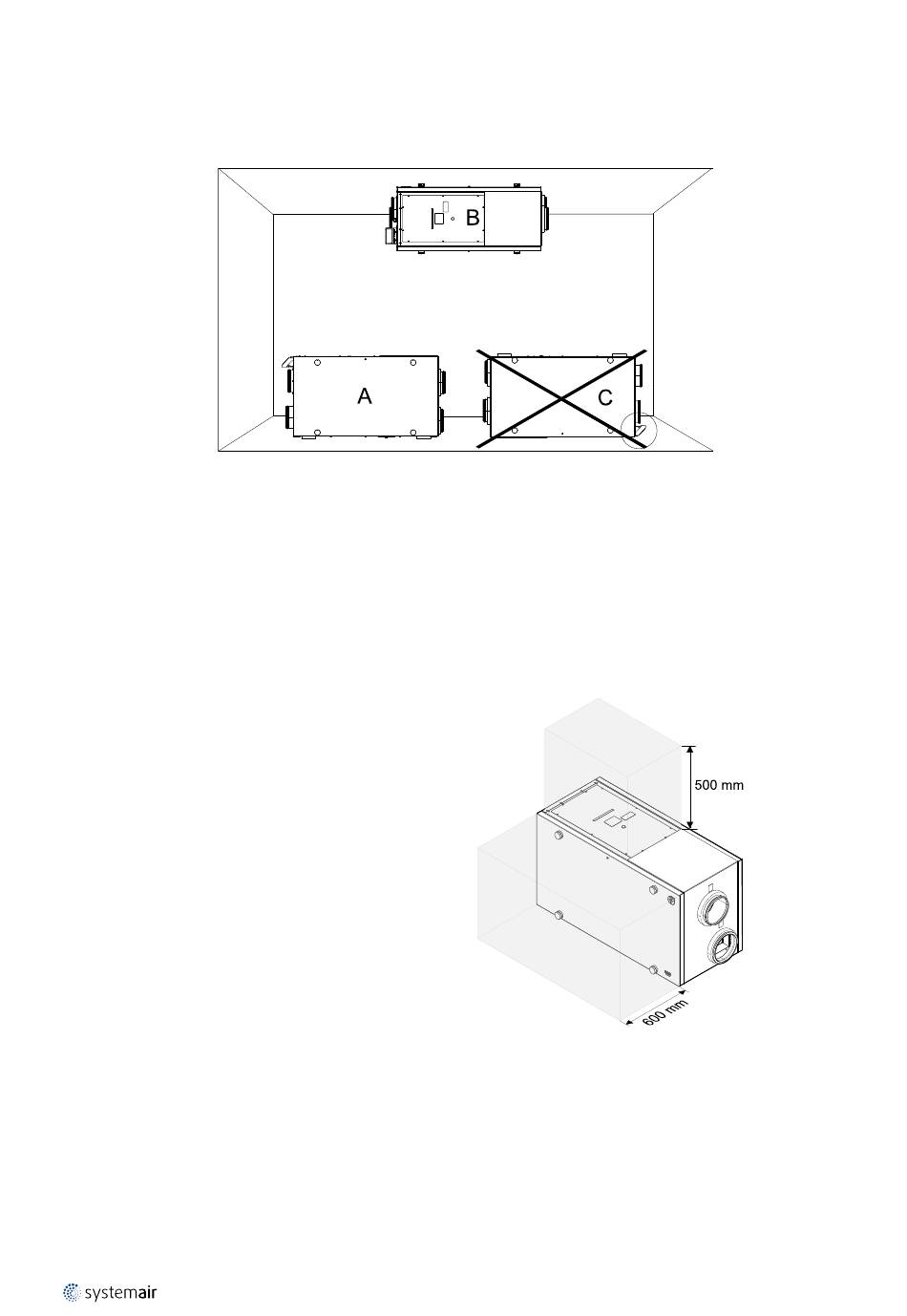

Bild 5 Mögliche Installationspositionen
3335472 | v1.1
