12
Abschlussarbeiten
11.3
Verbindungs-Set für 2 Reihen montieren (Zubehör)
Das Verbindungs-Set ermöglicht die hydraulische Verbindung der obe-
ren mit der unteren Kollektorreihe.
Lieferumfang
6
5
4
3
2

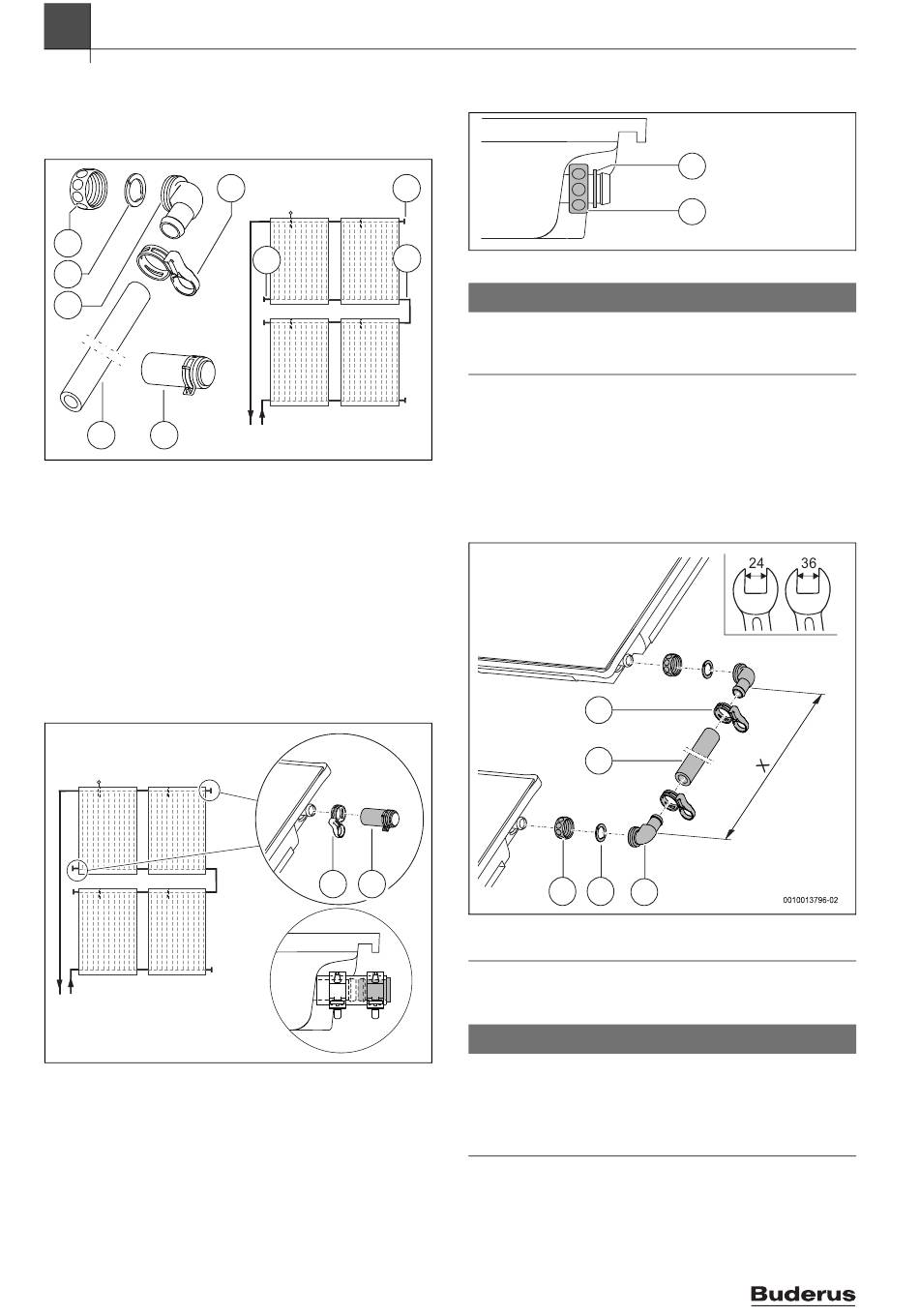

Bild 60 Lieferumfang Verbindungs-Set 2 Reihen
[1]
Federbandschelle (2 × )
[2]
Solarschlauch 55 mm mit Stopfen (2 × )
[3]
Solarschlauch 1000 mm (1 × )
[4]
Winkeltülle (2 × )
[5]
Klemmscheibe (2 × )
[6]
Überwurfmutter G1 (2 × )
[7]
Verbindungs-Set
Zusätzliche Stopfen montieren
▶ Solarschlauch mit vormontiertem Stopfen [2] auf die freien Kollek-
toranschlüsse stecken.
▶ Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet,
den Sicherungsring ziehen.
6720640298-27.1ST
Bild 61 Stopfen montieren
Verbindungs-Set montieren
▶ Überwurfmutter [6] über Kollektoranschluss schieben.
24
1
2
6720640298-26.1ST
1
2
▶ Klemmscheibe [5] hinter die Wulst des Kollektoranschlusses legen
und zusammendrücken.
2
7
Bild 62 Überwurfmutter montieren
HINWEIS
Kollektorschaden durch verdrehte Rohre!
▶ Beim Festdrehen der Verschraubungen an der Winkeltülle gegenhal-
ten.
▶ Winkeltülle [4] mit O-Ring an Kollektoranschluss drücken, ausrichten
und mit Überwurfmutter [6] verschrauben.
▶ Abstand zwischen Winkeltüllen (Maß X) messen und Solarschlauch
auf dieses Maß zuschneiden.
▶ Solarschlauch [3] mit Federbandschellen [1] auf die Winkeltüllen
stecken.
▶ Wenn sich die Federbandschelle direkt vor der Wulst befindet, den
Sicherungsring ziehen.
6
Bild 63 Verbindungs-Set montieren
12
Abschlussarbeiten
Installation kontrollieren
HINWEIS
Anlagenschaden durch Korrosion!
Wenn Wasserreste nach dem Spülen oder der Druckprüfung längere Zeit
in der Solaranlage stehen bleiben, kann Korrosion entstehen.
▶ Solaranlage direkt nach der Druckprüfung mit Solarflüssigkeit in Be-
trieb nehmen (Anleitung Solarstation).
Logasol – 6720860086 (2022/10)
