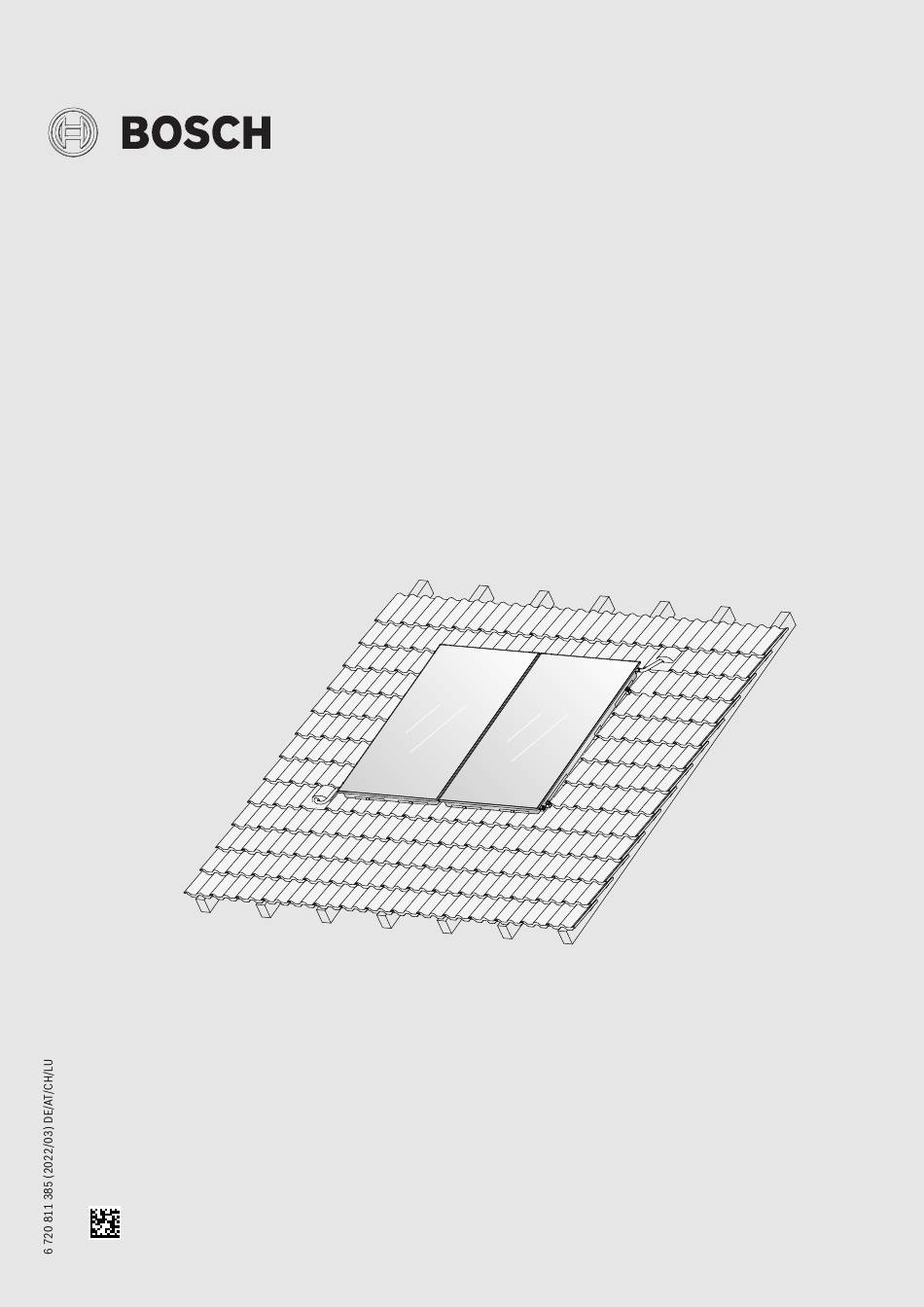

Installations- und Wartungsanleitung für die Fachkraft / Hinweise für den Betreiber Flachkollektor Aufdachmontage SO 5000 TF FKC-2 6720640298-00.1ST...
Schutzkleidung oder Schutzausrüstung tragen. Angaben zum Produkt ▶ Unfallverhütungsvorschriften beachten. Der Flachkollektor SO 5000 TF wird in dieser Anleitung kurz als Kollektor bezeichnet. Dachpfannen, -ziegel, -steine usw. werden einheitlich als H Tragfähigkeit des Daches Dachziegel bezeichnet.
Gewicht netto, ohne Verpackung (m) Ausführliche Informationen zum Energieverbrauch finden Sie auf unse- zulässiger Betriebsdruck Kollektor rer Internetseite. Tab. 3 Technische Daten Typschild Das Typschild des Kollektors befindet sich am Kollektorgehäuse. SO 5000 TF – 6 720 811 385 (2022/03)
Tab. 5 Montage-Set Erweiterung, je weiteren Kollektor Bauteil Stück Dachhaken für Dachziegel einstellbar 1) Montage-Sets für andere Dächer sind im Kapitel “Montage der Dachanbindung” beschrieben Tab. 6 Montage-Set für Dachziegel, je Kollektor SO 5000 TF – 6 720 811 385 (2022/03)
Anlagen und Personen belle angegeben, montieren. Bei Bedarf einen Tragwerksplaner hin- zuziehen. Das Montage-Set ist geeignet für folgende maximale Lasten (in Anleh- nung an die DIN EN 1991, Teil 3 und 4): SO 5000 TF – 6 720 811 385 (2022/03)
Kollektortemperaturfühler in Tauchhülse (immer oben am Kollek- tor mit dem angeschlossenen Vorlauf) Solarschlauch 145 mm Solarschlauch 55 mm und Stopfen Rücklauf (vom Speicher) Vorlauf (zum Speicher) 0010013740-01 Bild 8 Kollektorfeld ausrichten SO 5000 TF – 6 720 811 385 (2022/03)
Bild 11 Platzbedarf am Dach • Maß a: Beide Formeln sind möglich. Der kleinere Wert kann ange- wendet werden. • Maß A und B: Tabelle • Maß C: Mindestens zwei Dachziegelreihen bis zum First/Kamin. SO 5000 TF – 6 720 811 385 (2022/03)
▶ Zum Tragen des Kollektors mit den Händen in Griffmulde oder Kollek- torkante des Kollektors greifen. 6720640298-45.1ST Bild 14 Solarschlauch mit Stopfen 6720803995.25-1.ST 6720803995.25-1.ST Bild 12 Kollektoranschlüsse nicht als Transporthilfe nutzen SO 5000 TF – 6 720 811 385 (2022/03)
Tab. 11 Maß W (in mm) 6720803995-26.1ST Bild 15 Abstände der Dachhaken bei 3 waagerechten Kollektoren 6720803995.27-1.ST 6720803995.27-1.ST Bild 16 Dachhaken für zwei Kollektoren (Maße in Klammern beziehen sich auf waagerechte Kollektoren; Maße in mm) SO 5000 TF – 6 720 811 385 (2022/03)
▶ Im Bereich der Dachhaken-Positionen Dachziegel hochschieben. ▶ Dachhaken in Wellental einlegen und an Dachlatte einhängen. 6720803995-24.1ST Bild 20 Dachziegel anpassen 6720640298-08.1ST Bild 18 Eingehängter Dachhaken ▶ Dachhaken-Unterteil [1] bis zur Dachlatte hochschieben. SO 5000 TF – 6 720 811 385 (2022/03)
Bretter/Bohlen befestigen. Bei Bedarf Konterlattung in diesem Be- reich entfernen. 6720640298-56.2ST Bild 22 Sparrenanker auf Brett/Bohle montieren Der Dachhaken benötigt an der Dachziegeloberkante etwas Spiel [1]. ▶ Wenn erforderlich, Dachziegel oben anpassen. SO 5000 TF – 6 720 811 385 (2022/03)
▶ Montage von einem Dachdecker durchführen lassen. ▶ Für eine wasserdichte Montage bauseitiges Blech [3] unter dem Son- derdachhaken montieren. ▶ Sonderdachhaken vorne mit den Dichtungen [2] und der Schraube [1] montieren. SO 5000 TF – 6 720 811 385 (2022/03)
HINWEIS Anlagenschaden durch nicht tragfähige Konstruktion! ▶ Für die Stockschrauben Kanthölzer von mindestens 40 × 40 mm ver- wenden. Damit ein genaues senkrechtes Bohren möglich ist, empfehlen wir eine Bohrschablone anzufertigen. SO 5000 TF – 6 720 811 385 (2022/03)
Bild 37 Profilschienen ausrichten (Klammerwert gilt für Kollektortyp waagerecht, Maß in mm) Bild 35 Profilschienen verbinden Profilschienen montieren ▶ Profilschiene möglichst weit oben im Langloch des Dachhakens mit Schraube M8 verbinden. SO 5000 TF – 6 720 811 385 (2022/03)
▶ Federbandschelle direkt vor die Wulst des Kollektoranschlusses schieben. Erst dann den Sicherungsring ziehen. Verletzungsgefahr und Undichtigkeiten durch ungesicherte Solar- schläuche, da Solarflüssigkeit austreten kann. ▶ Jeden Solarschlauch am Kollektoranschluss mit einer Federband- schelle sichern. SO 5000 TF – 6 720 811 385 (2022/03)
▶ Kollektor so drehen, dass die Tauchhülse für den Kollektortempera- turfühler oben am Kollektor ist. WARNUNG Verletzungsgefahr durch herunterfallende Kollektoren. ▶ Sicherstellen, dass die Abrutschsicherungen in den Montagetaschen greifen. 6720640298-34.2ST Bild 42 Verbindungs-Set am zweiten Kollektor und alle weiteren montie- SO 5000 TF – 6 720 811 385 (2022/03)
Seite 20
6720640298-37.1ST Bild 47 Zweiten Kollektor an den ersten Kollektor schieben ▶ Zweiten Kollektor so an den Ersten schieben, dass die Solarschläu- che auf die Kollektoranschlüsse geschoben werden. Bild 45 Kollektorspanner festdrehen SO 5000 TF – 6 720 811 385 (2022/03)
▶ Kollektorspanner [1] in die Profilschienen schieben und in das Lang- loch einrasten lassen. 6720640298.21-1.ST 6720640298.21-1.ST Bild 51 Position des Kollektortemperaturfühlers Kollektortemperaturfühlerposition bei einreihigen Feldern Kollektortemperaturfühlerposition bei zweireihigen Feldern Rücklauf Vorlauf SO 5000 TF – 6 720 811 385 (2022/03)
▶ Kollektoren und Montagematerial während des Transports gegen He- runterfallen sichern. ▶ Nach Abschluss der Montage den sicheren Sitz des Montage-Sets und der Kollektoren kontrollieren. Wir empfehlen Standard-Entlüftungsziegel oder Antennendurchgänge zum Verlegen der Solarschläuche unter dem Dach zu verwenden. SO 5000 TF – 6 720 811 385 (2022/03)
▶ Wenn kein Platz unter dem Dach zur Verfügung steht, einen ausrei- chend temperaturbeständigen Hand-Entlüfter montieren. 6720640298.54-1.ST 6720640298.54-1.ST Bild 56 Hydraulischer Anschluss mit Entlüfter (Vorlauf rechts) Bild 58 Vorlauf mit Entlüfter unter Dach SO 5000 TF – 6 720 811 385 (2022/03)
▶ Solarschlauch mit vormontiertem Stopfen [2] auf die freien Kollek- toranschlüsse stecken. ▶ Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet, den Sicherungsring ziehen. 6720640298.57-1.ST Bild 59 Vorlauf mit Entlüfter über Dach 6720640298-27.1ST Bild 61 Stopfen montieren SO 5000 TF – 6 720 811 385 (2022/03)
Wenn Wasserreste nach dem Spülen oder der Druckprüfung längere Zeit in der Solaranlage stehen bleiben, kann Korrosion entstehen. ▶ Solaranlage direkt nach der Druckprüfung mit Solarflüssigkeit in Be- trieb nehmen (Anleitung Solarstation). Bild 64 SO 5000 TF – 6 720 811 385 (2022/03)
▶ Inspektions- oder Wartungsarbeiten erst dann durchführen, wenn die Sonne nicht auf die Kollektoren scheint oder die Kollektoren abge- deckt sind. Die Installations- und Wartungsanleitung der Solarstation enthält Anga- ben zur Wartung der Gesamtanlage. Auch diese Angaben beachten. SO 5000 TF – 6 720 811 385 (2022/03)
Seite 27
Belüftungsöffnungen reinigen Durch die Belüftungsöffnungen [1] an jeder Ecke des Kollektors kann die nächtliche Feuchtigkeit (Kondensat) aus dem Kollektor entweichen. Durch Umwelteinflüsse können sich die Öffnungen zusetzen. 6720640298-60.1ST Bild 65 Belüftungsöffnungen SO 5000 TF – 6 720 811 385 (2022/03)
Seite 28
