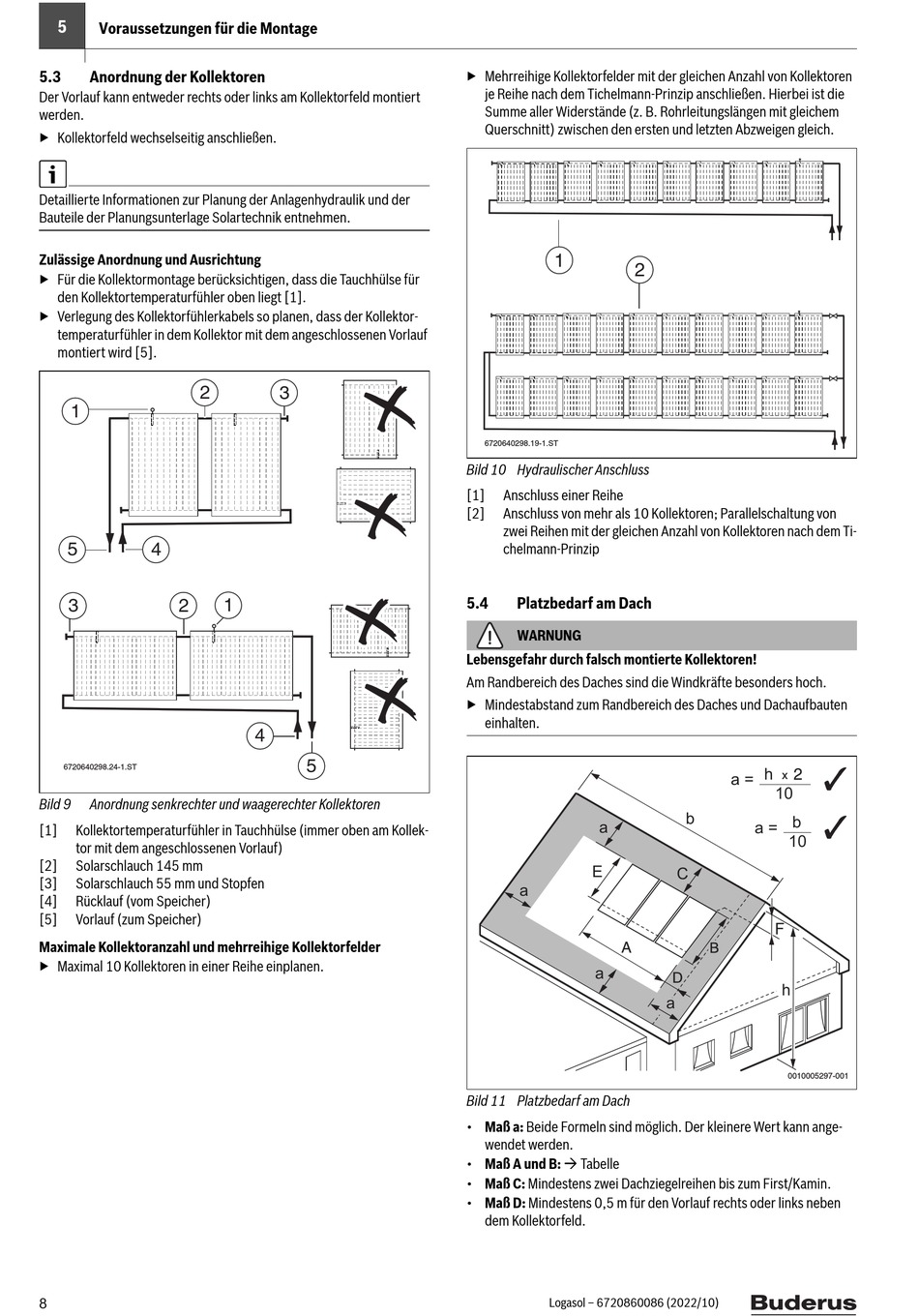

5
Voraussetzungen für die Montage
5.3
Anordnung der Kollektoren
Der Vorlauf kann entweder rechts oder links am Kollektorfeld montiert
werden.
▶ Kollektorfeld wechselseitig anschließen.
Detaillierte Informationen zur Planung der Anlagenhydraulik und der
Bauteile der Planungsunterlage Solartechnik entnehmen.
Zulässige Anordnung und Ausrichtung
▶ Für die Kollektormontage berücksichtigen, dass die Tauchhülse für
den Kollektortemperaturfühler oben liegt [1].
▶ Verlegung des Kollektorfühlerkabels so planen, dass der Kollektor-
temperaturfühler in dem Kollektor mit dem angeschlossenen Vorlauf
montiert wird [5].
2
1
5
4
2
3
6720640298.24-1.ST
6720640298.24-1.ST
Bild 9
Anordnung senkrechter und waagerechter Kollektoren
[1]
Kollektortemperaturfühler in Tauchhülse (immer oben am Kollek-
tor mit dem angeschlossenen Vorlauf)
[2]
Solarschlauch 145 mm
[3]
Solarschlauch 55 mm und Stopfen
[4]
Rücklauf (vom Speicher)
[5]
Vorlauf (zum Speicher)
Maximale Kollektoranzahl und mehrreihige Kollektorfelder
▶ Maximal 10 Kollektoren in einer Reihe einplanen.
8
3
1
4
5
▶ Mehrreihige Kollektorfelder mit der gleichen Anzahl von Kollektoren
je Reihe nach dem Tichelmann-Prinzip anschließen. Hierbei ist die
Summe aller Widerstände (z. B. Rohrleitungslängen mit gleichem
Querschnitt) zwischen den ersten und letzten Abzweigen gleich.
1
2
6720640298.19-1.ST
6720640298.19-1.ST
Bild 10 Hydraulischer Anschluss
[1]
Anschluss einer Reihe
[2]
Anschluss von mehr als 10 Kollektoren; Parallelschaltung von
zwei Reihen mit der gleichen Anzahl von Kollektoren nach dem Ti-
chelmann-Prinzip
5.4
Platzbedarf am Dach
WARNUNG
Lebensgefahr durch falsch montierte Kollektoren!
Am Randbereich des Daches sind die Windkräfte besonders hoch.
▶ Mindestabstand zum Randbereich des Daches und Dachaufbauten
einhalten.
a
E
a a
a a
Bild 11 Platzbedarf am Dach
• Maß a: Beide Formeln sind möglich. Der kleinere Wert kann ange-
wendet werden.
• Maß A und B: Tabelle
• Maß C: Mindestens zwei Dachziegelreihen bis zum First/Kamin.
• Maß D: Mindestens 0,5 m für den Vorlauf rechts oder links neben
dem Kollektorfeld.
Logasol – 6720860086 (2022/10)
h
a =
10
b b
a = b
10
C
F
h
a a
0010005297-001
