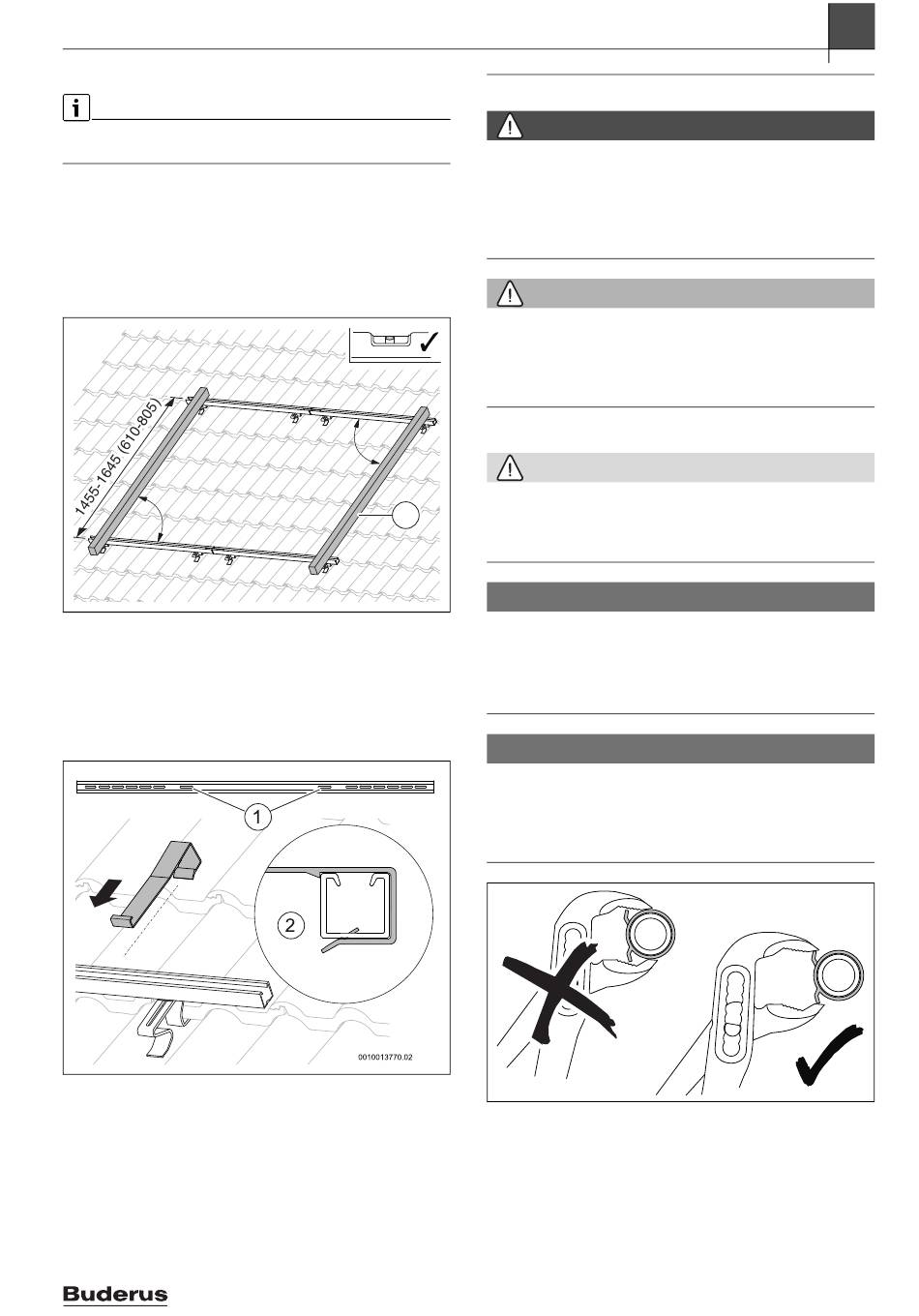

Profilschienen ausrichten
Für die anschließende Kollektormontage ist es wichtig, dass die Profil-
schienen genau ausgerichtet werden!
▶ Profilschienen waagerecht und im angegebenen Abstand ausrichten.
Wasserwaage benutzen.
▶ Obere und untere Profilschienen seitlich in einer Flucht zueinander
ausrichten.
▶ Rechtwinkligkeit prüfen. Diagonale messen oder z. B. eine Dachlatte
[1] an die Enden der Profilschienen legen.
▶ Schrauben M8 festdrehen.
90°
90°
Bild 37 Profilschienen ausrichten (Klammerwert gilt für Kollektortyp
waagerecht, Maß in mm)
Abrutschsicherung montieren
Die beiden inneren Langlöcher [1] zur Montage der beiden Abrutschsi-
cherungen nutzen.
▶ Abrutschsicherung über die Profilschiene schieben und im Langloch
einrasten lassen [2].
Bild 38 Abrutschsicherung montieren
Logasol – 6720860086 (2022/10)
10
Lebensgefahr durch Sturz vom Dach!
▶ Keine Leiter zum Transport auf dem Dach verwenden, da das Monta-
gematerial und der Kollektor schwer und unhandlich sind.
▶ Bei allen Arbeiten auf dem Dach gegen Absturz sichern.
▶ Wenn keine personenunabhängige Absturzsicherung vorhanden ist,
persönliche Schutzausrüstung tragen.
Verletzungsgefahr durch herunterfallende Teile!
▶ Kollektoren und Montagematerial während des Transports gegen He-
runterfallen sichern.
▶ Nach Abschluss der Montage den sicheren Sitz des Montage-Sets
und der Kollektoren kontrollieren.
Wichtige Hinweise im Umgang mit Solarschläuchen
90°
90°
Verletzungsgefahr durch gezogenen Sicherungsring im nicht mon-
tierten Zustand!
1
▶ Erst wenn die Federbandschelle über dem Solarschlauch liegt, Si-
cherungsring ziehen.
HINWEIS
6720640298.43-1.ST
6720640298.43-1.ST
Undichtigkeiten am Kollektoranschluss!
Ein nachträgliches Lösen der Federbandschelle kann die Spannkraft be-
einträchtigen.
▶ Federbandschelle direkt vor die Wulst des Kollektoranschlusses
schieben. Erst dann den Sicherungsring ziehen.
HINWEIS
Undichtigkeiten durch beschädigten Solarschlauch!
▶ Bei Bedarf empfehlen wir die Solarschläuche in heißes Wasser zu le-
gen. Damit wird die Montage erleichtert.
▶ Keine mineralölhaltigen Schmierstoffe (z. B. Gewindedichtpaste)
verwenden.
0010014055-001
Bild 39 Federbandschelle ohne Sicherungsring versetzen
Montage der Kollektoren
Montage der Kollektoren
GEFAHR
WARNUNG
VORSICHT
10
17
