9
8
7
7
6720640298.17-1.ST
6720640298.17-1.ST

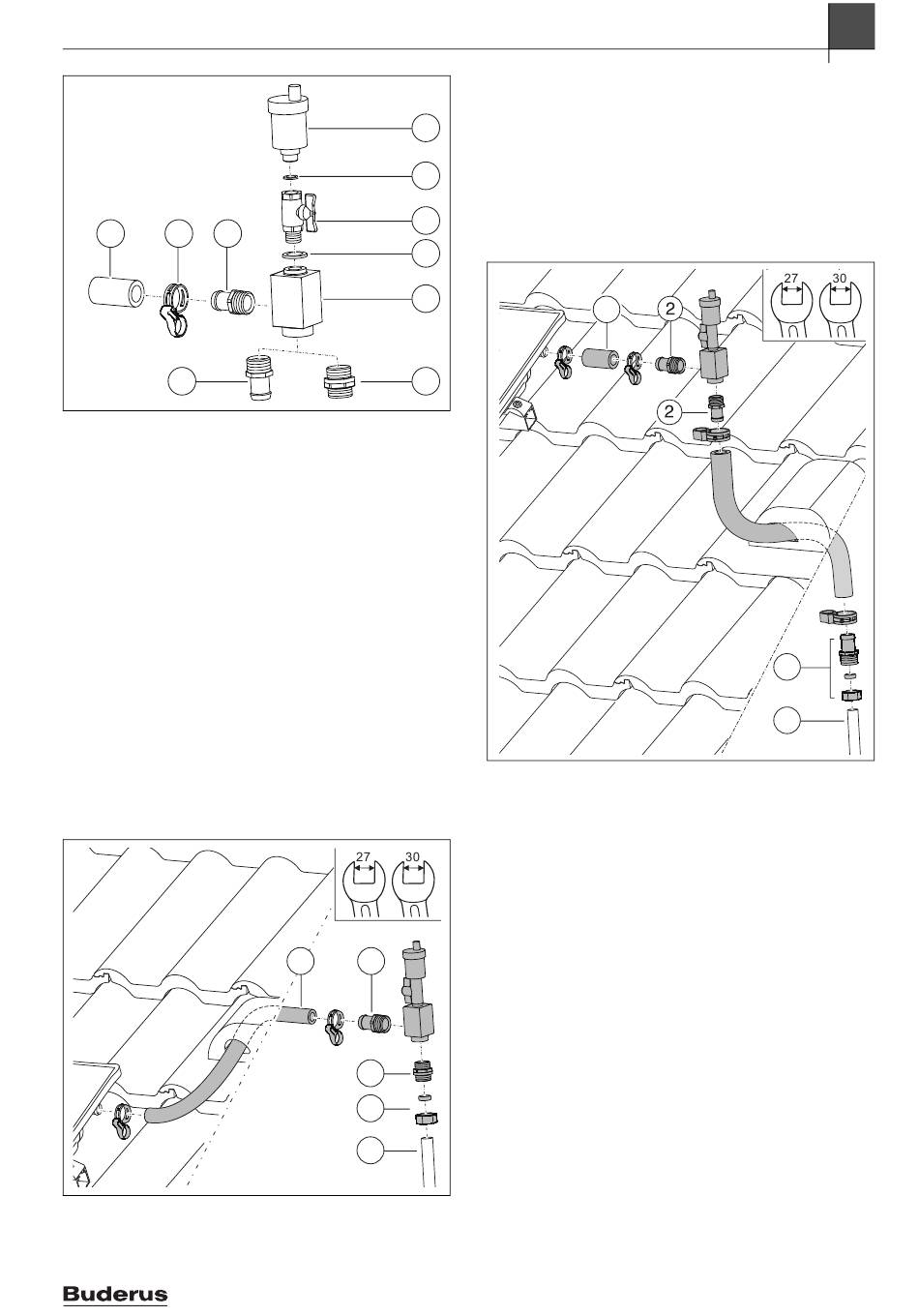

Bild 57 Lieferumfang Entlüfter-Set (Zubehör)
[1]
Automatischer Entlüfter mit Verschlussschraube (1 × )
[2]
Dichtung 9 × 15 mm (1 × )
[3]
Kugelhahn (1 × )
[4]
Dichtung (1 × )
[5]
Entlüftertopf (1 × )
[6]
Doppelnippel (1 × )
[7]
Schlauchtülle (2 × )
[8]
Federbandschelle (1 × )
[9]
Solarschlauch 55 mm (1 × )
Entlüfter unter Dach montieren
▶ Solarschlauch [1] mit Federbandschelle auf den Kollektoranschluss
schieben.
▶ Solarschlauch mit Fühlerkabel durch das Dach führen.
▶ Solarschlauch für Rücklauf genauso montieren.
▶ Schlauchtülle R¾ mit O-Ring [2] und Doppelnippel [3] in den Entlüf-
tertopf schrauben.
▶ Schlauchtülle R¾[2] bis zum Anschlag in den Solarschlauch schie-
ben und mit Federbandschelle sichern.
▶ Klemmring und Überwurfmutter [4] aus dem Anschluss-Set nehmen.
Rohrleitung [5] in die Klemmringverschraubung 18 mm stecken und
Verschraubung festdrehen.
Bild 58 Vorlauf mit Entlüfter unter Dach
Logasol – 6720860086 (2022/10)
1
2
3
4
5
6
1
2
3
4
5
6720640298.54-1.ST
6720640298.54-1.ST
Hydraulischer Anschluss
Entlüfter über Dach montieren
▶ Solarschlauch 55 mm [1] mit Federbandschelle auf den Kollektoran-
schluss schieben.
▶ Schlauchtüllen R¾ mit O-Ring [2] in den Entlüftertopf schrauben.
▶ Langen Solarschlauch an Schlauchtülle befestigen und zusammen
mit dem Fühlerkabel durch das Dach führen.
▶ Schlauchtülle mit Klemmringverschraubung [3] in langen Solar-
schlauch stecken und mit Federbandschelle befestigen.
▶ Rohrleitung [4] in die Klemmringverschraubung 18 mm stecken und
Verschraubung festdrehen.
1
Bild 59 Vorlauf mit Entlüfter über Dach
11
3
4
6720640298.57-1.ST
23
