▶ Dachhaken-Positionen festlegen und auf das Dach übertragen.

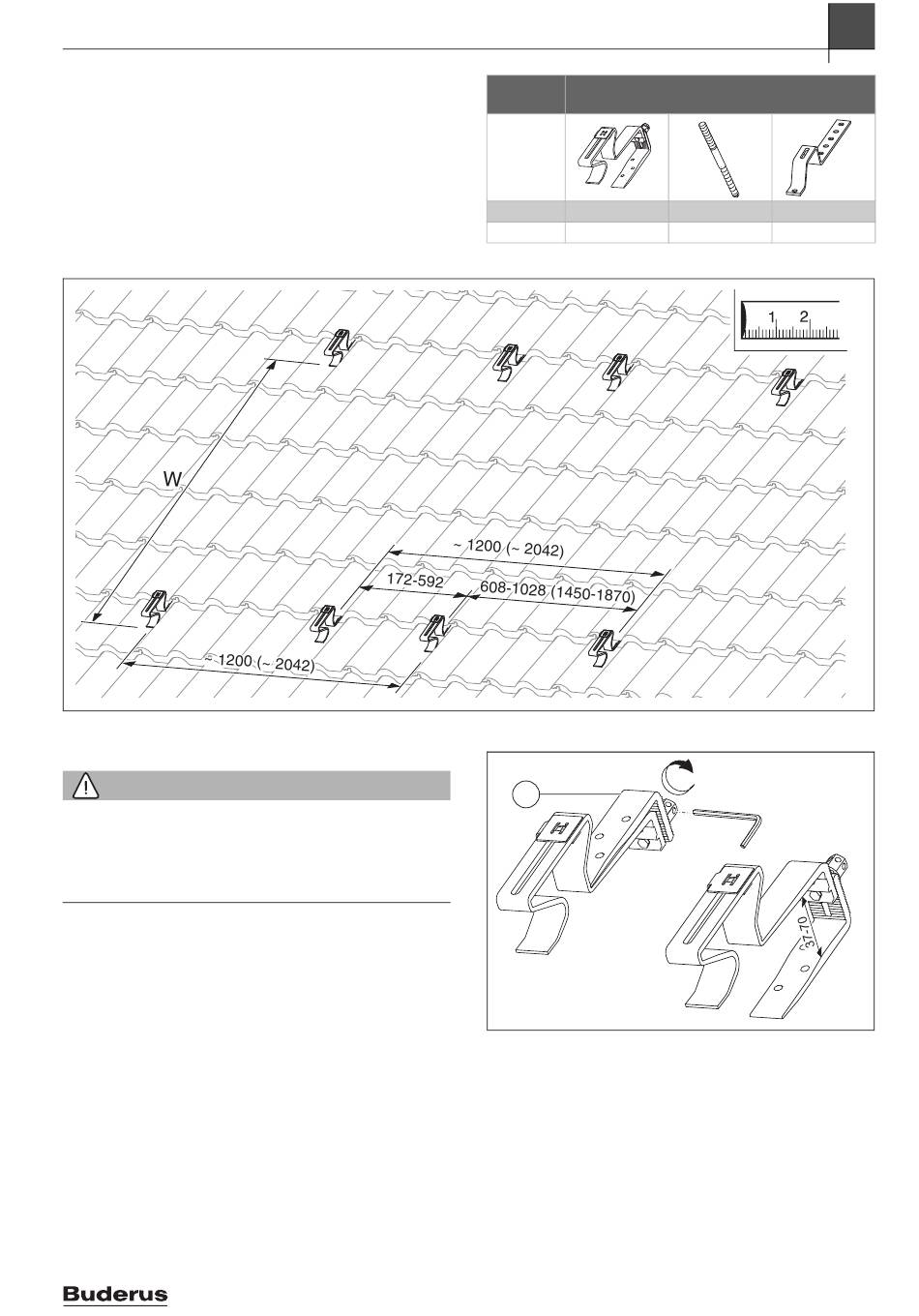

Bild 16 Dachhaken für zwei Kollektoren (Maße in Klammern beziehen sich auf waagerechte Kollektoren; Maße in mm)
7.3
Dachhaken bei Dachziegeln montieren
WARNUNG
Anlagenschaden durch nachträgliches Lösen der langen Mutter am
Dachhaken!
Beim Festdrehen der Mutter wird eine Sicherung aktiviert.
▶ Wenn die lange Mutter mehr als einmal gelöst wird, bauseitige
Schraubensicherung vornehmen (z. B. geeigneten Klebstoff).
▶ Um das Dachhaken-Unterteil [1] zu drehen oder umzusetzen, Mutter
mit Innensechskantschlüssel 5 mm lösen.
▶ Wenn die Dachziegel- und Dachlattenstärke zusammen 70 mm über-
steigt, Dachhaken als Sparrenanker verwenden.
Logasol – 6720860086 (2022/10)
Montage der Dachanbindung
Kollektor-
typ
senkrecht
1360 - 1745
waagerecht
590 - 900
Tab. 11 Maß W (in mm)
1
6720640298-07.1ST
Bild 17 Dachhaken-Unterteil drehen, Maße in mm
Dachhaken an Dachlatte einhängen
▶ Im Bereich der Dachhaken-Positionen Dachziegel hochschieben.
7
Maß W
1455 - 1645
1455 - 1645
685 - 805
685 - 805
6720803995.27-1.ST
6720803995.27-1.ST
11
