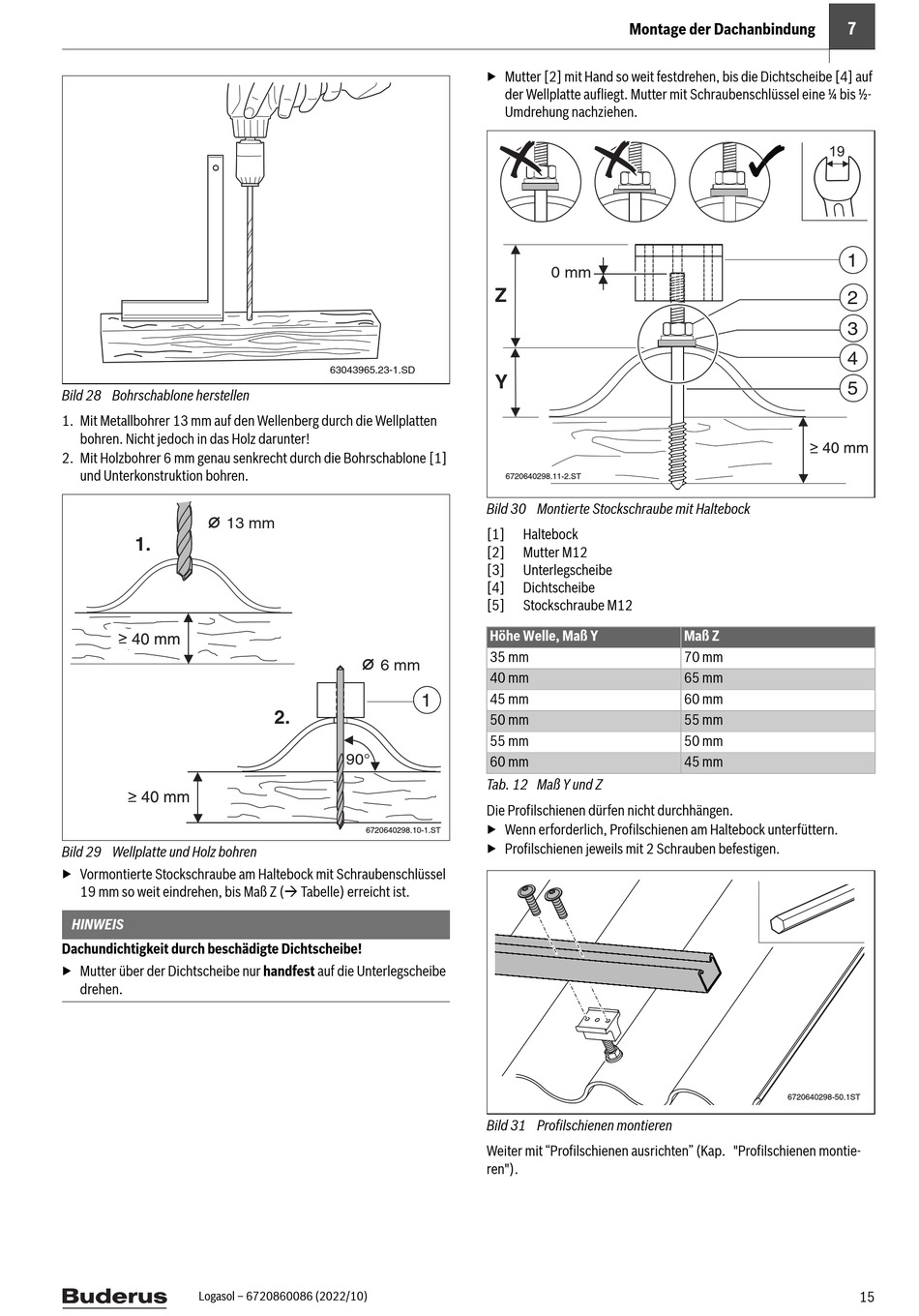

Bild 28 Bohrschablone herstellen
1. Mit Metallbohrer 13 mm auf den Wellenberg durch die Wellplatten
bohren. Nicht jedoch in das Holz darunter!
2. Mit Holzbohrer 6 mm genau senkrecht durch die Bohrschablone [1]
und Unterkonstruktion bohren.
13 mm
1.
Bild 29 Wellplatte und Holz bohren
▶ Vormontierte Stockschraube am Haltebock mit Schraubenschlüssel
19 mm so weit eindrehen, bis Maß Z ( Tabelle) erreicht ist.
HINWEIS
Dachundichtigkeit durch beschädigte Dichtscheibe!
▶ Mutter über der Dichtscheibe nur handfest auf die Unterlegscheibe
drehen.
Logasol – 6720860086 (2022/10)
63043965.23-1.SD
63043965.23-1.SD
6 mm
1
2.
90°
6720640298.10-1.ST
Montage der Dachanbindung
▶ Mutter [2] mit Hand so weit festdrehen, bis die Dichtscheibe [4] auf
der Wellplatte aufliegt. Mutter mit Schraubenschlüssel eine ¼ bis ½-
Umdrehung nachziehen.
0 mm
Z
Y
6720640298.11-2.ST
Bild 30 Montierte Stockschraube mit Haltebock
[1]
Haltebock
[2]
Mutter M12
[3]
Unterlegscheibe
[4]
Dichtscheibe
[5]
Stockschraube M12
Höhe Welle, Maß Y
35 mm
40 mm
45 mm
50 mm
55 mm
60 mm
Tab. 12 Maß Y und Z
Die Profilschienen dürfen nicht durchhängen.
▶ Wenn erforderlich, Profilschienen am Haltebock unterfüttern.
▶ Profilschienen jeweils mit 2 Schrauben befestigen.
Bild 31 Profilschienen montieren
Weiter mit "Profilschienen ausrichten" (Kap. "Profilschienen montie-
ren").
7
1
2
3
4
5
Maß Z
70 mm
65 mm
60 mm
55 mm
50 mm
45 mm
6720640298-50.1ST
