11

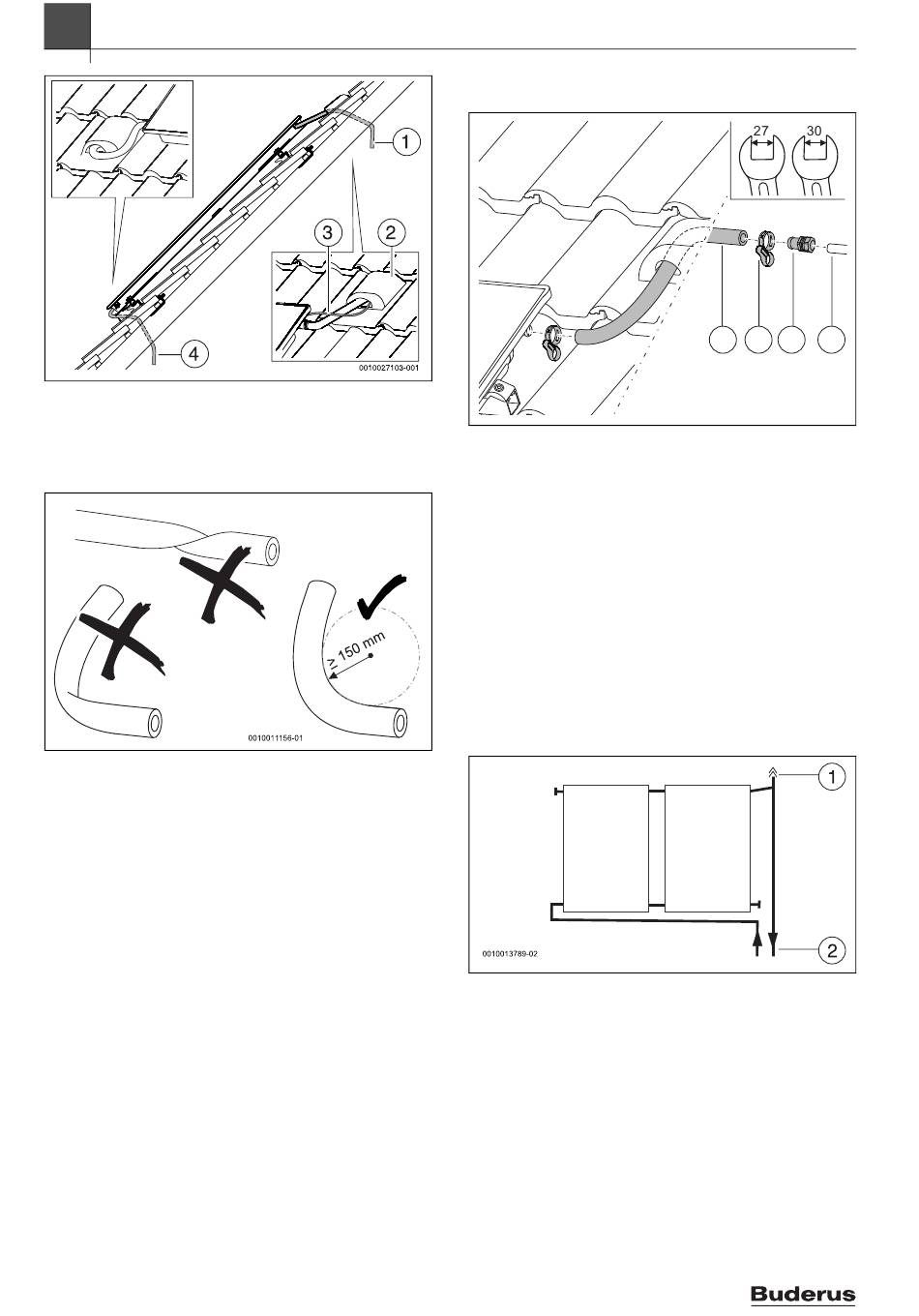

Hydraulischer Anschluss
Bild 53 Solarschlauch durch das Dach führen
[1]
Solarschlauch (Vorlauf)
[2]
Standard-Entlüftungsziegel
[3]
Fühlerkabel
[4]
Solarschlauch (Rücklauf)
Bild 54 Mindestradius von 150 mm einhalten; Solarschlauch nicht kni-
cken oder verdrehen
11.1
Solarschlauch ohne Entlüfter am Dach anschließen
▶ Solarschlauch [1] mit Federbandschelle auf den Kollektoranschluss
schieben.
▶ Wenn sich die Federbandschelle direkt vor der Wulst befindet, den
Sicherungsring ziehen.
▶ Am anderen Ende des Solarschlauches die Schlauchtülle [3] mit Fe-
derbandschelle [2] bis zum Anschlag in den Solarschlauch stecken.
▶ Wenn sich die Federbandschelle direkt vor der Wulst befindet, den
Sicherungsring ziehen.
▶ Montierten Solarschlauch zusammen mit dem Fühlerkabel durch das
Dach führen.
22
▶ Rohrleitung [4] in die Klemmringverschraubung 18 mm stecken und
Verschraubung festdrehen.
Bild 55 Solarschlauch (Vorlauf) durch das Dach führen
[1]
Solarschlauch (Vorlauf)
[2]
Federbandschelle
[3]
Schlauchtülle R¾ mit 18 mm Klemmring
[4]
Rohrleitung
▶ Solarschlauch für den Rücklauf genauso montieren.
11.2
Solarschlauch mit Entlüfter anschließen
Für die einwandfreie Funktion des automatischen Entlüfters [1] (Zube-
hör) Folgendes berücksichtigen:
▶ Vorlauf [2] mit Steigung zum Entlüfter am höchsten Punkt der Anlage
verlegen.
▶ Rücklauf mit Steigung zum Kollektorfeld verlegen.
▶ Bei jedem Richtungswechsel nach unten und erneuter Steigung einen
weiteren Entlüfter montieren.
▶ Wenn kein Platz unter dem Dach zur Verfügung steht, einen ausrei-
chend temperaturbeständigen Hand-Entlüfter montieren.
Bild 56 Hydraulischer Anschluss mit Entlüfter (Vorlauf rechts)
Logasol – 6720860086 (2022/10)
1
2
3
4
6720640298.48-1.ST
