2.8.2
Anschluss-Set
8
7
6
5

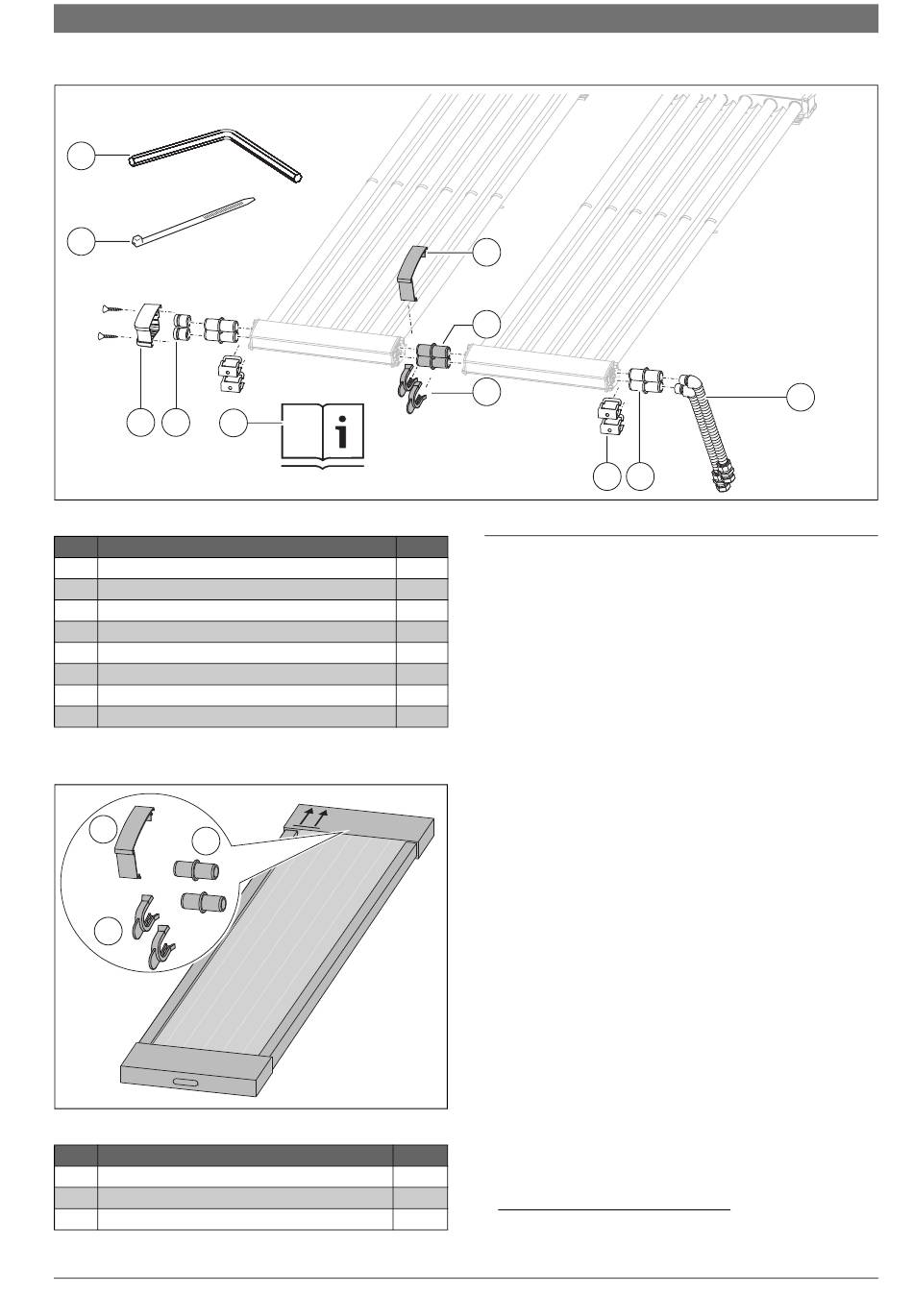

Bild 6
1 Anschluss-Set Aufdach und 2 Verbindungs-Sets
Nr.
Anschluss-Set für 1 Kollektorreihe
1
Anschlussrohr (Dämmung nicht abgebildet)
2
Hydraulischer Steckverbinder
3
Klammer
4
Installations- und Wartungsanleitung
5
Kappe
6
Abdeckung (1 x links, 1 x rechts)
7
Kabelbinder
8
Innensechskantschlüssel 5 mm
Tab. 7
Anschluss-Set
2.8.3
Kollektor mit Verbindungs-Set
9
10
11
Bild 7
Kollektor und in der Verpackung liegende Einzelteile
Nr.
Kollektor mit Verbindungs-Set
9
Zwischenblech
10
Hydraulischer Steckverbinder
11
Klammer
Tab. 8
In der Kollektor-Verpackung liegende Einzelteile
VK120-2, VK120-2 CPC
4
Anzahl
2
2
4
1
2
2
5
1
6720816962-01.1ST
Anzahl
1
2
2
9
10
11
3
2
3
Vorschriften
3.1
Gültigkeit der Vorschriften
▶ Geänderte Vorschriften oder Ergänzungen beachten. Diese Vor-
schriften sind ebenfalls zum Zeitpunkt der Installation gültig.
3.2
Normen, Vorschriften, Richtlinien
▶ Für die Montage und den Betrieb der Anlage die landesspezifischen
und örtlichen Normen und Richtlinien beachten.
Regeln der Technik in Deutschland für die Installation von Kollekto-
ren:
• Montage auf den Dächern:
– DIN 18338, VOB, Teil C
beiten
– DIN 18339, VOB, Teil C: Klempnerarbeiten
– DIN 18451, VOB, Teil C: Gerüstarbeiten
– DIN EN 1991 Teil 1-4: Einwirkungen auf Tragwerke
• Anschluss von thermischen Solaranlagen:
– EN 12976: Thermische Solaranlagen und ihre Bauteile (vorgefer-
tigte Anlagen)
– EN 12977: Thermische Solaranlagen und ihre Bauteile (kunden-
spezifisch gefertigte Anlagen)
– DIN 1988: Technische Regeln für Trinkwasserinstallation (TRWI)
• Elektrischer Anschluss:
– DIN EN 62305 Teil 3 / VDE 0185-305-3: Blitzschutz, Schutz von
baulichen Anlagen und Personen
1) VOB: Verdingungsordnung für Bauleistungen, Teil C: Allgemeine technische Ver-
tragsbedingungen für Bauleistungen (ADV)
Vorschriften | 7
1
6720816962-02.1ST
1)
: Dachdeckungs- und Dachdichtungsar-
6 720 817 767 (2016/11)
