8

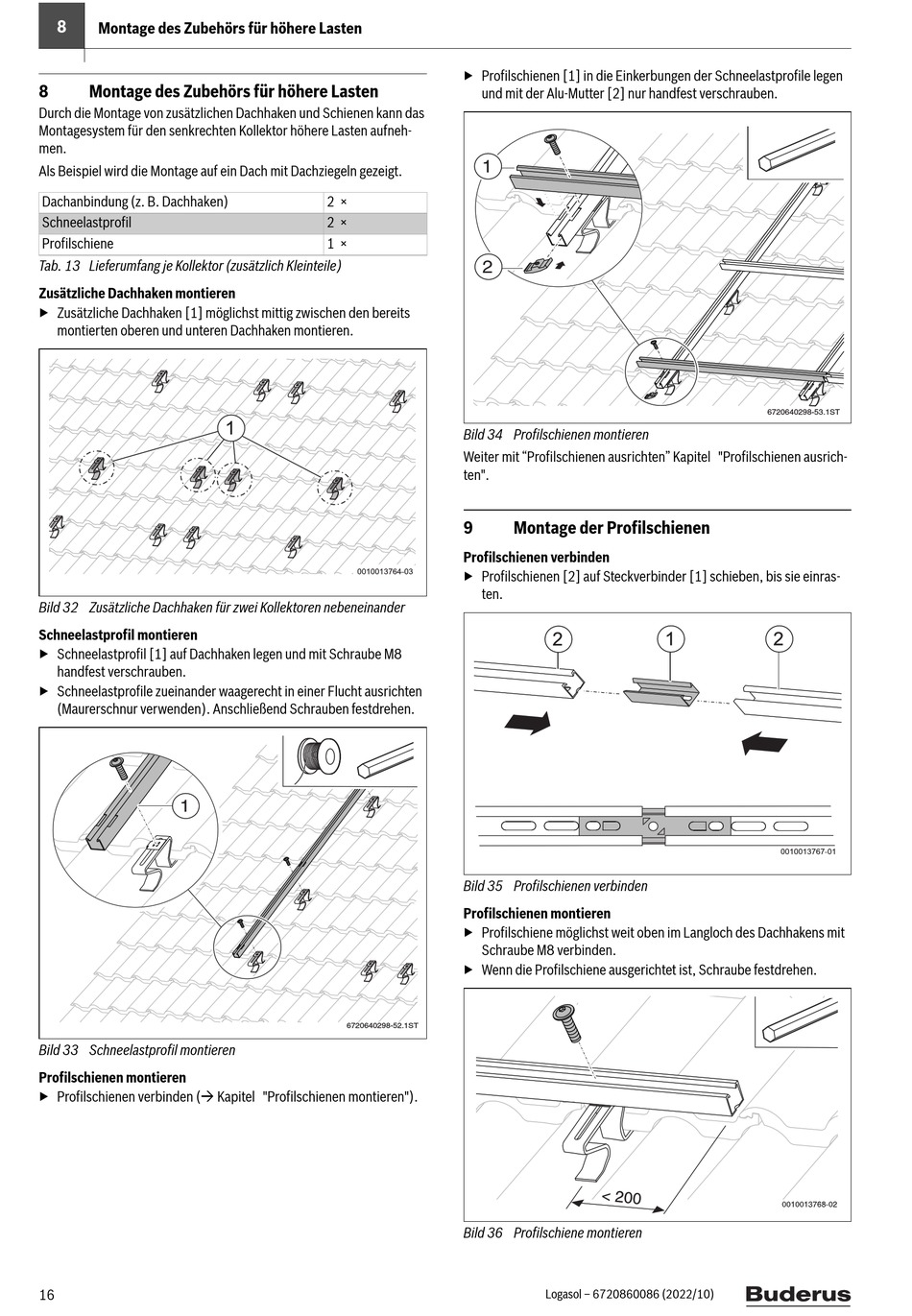

Montage des Zubehörs für höhere Lasten
8
Montage des Zubehörs für höhere Lasten
Durch die Montage von zusätzlichen Dachhaken und Schienen kann das
Montagesystem für den senkrechten Kollektor höhere Lasten aufneh-
men.
Als Beispiel wird die Montage auf ein Dach mit Dachziegeln gezeigt.
Dachanbindung (z. B. Dachhaken)
Schneelastprofil
Profilschiene
Tab. 13 Lieferumfang je Kollektor (zusätzlich Kleinteile)
Zusätzliche Dachhaken montieren
▶ Zusätzliche Dachhaken [1] möglichst mittig zwischen den bereits
montierten oberen und unteren Dachhaken montieren.
Bild 32 Zusätzliche Dachhaken für zwei Kollektoren nebeneinander
Schneelastprofil montieren
▶ Schneelastprofil [1] auf Dachhaken legen und mit Schraube M8
handfest verschrauben.
▶ Schneelastprofile zueinander waagerecht in einer Flucht ausrichten
(Maurerschnur verwenden). Anschließend Schrauben festdrehen.
1
Bild 33 Schneelastprofil montieren
Profilschienen montieren
▶ Profilschienen verbinden ( Kapitel "Profilschienen montieren").
16
▶ Profilschienen [1] in die Einkerbungen der Schneelastprofile legen
und mit der Alu-Mutter [2] nur handfest verschrauben.
1
2 ×
2 ×
1 ×
2
Bild 34 Profilschienen montieren
Weiter mit "Profilschienen ausrichten" Kapitel "Profilschienen ausrich-
ten".
9
Profilschienen verbinden
▶ Profilschienen [2] auf Steckverbinder [1] schieben, bis sie einras-
ten.
Bild 35 Profilschienen verbinden
Profilschienen montieren
▶ Profilschiene möglichst weit oben im Langloch des Dachhakens mit
Schraube M8 verbinden.
▶ Wenn die Profilschiene ausgerichtet ist, Schraube festdrehen.
6720640298-52.1ST
Bild 36 Profilschiene montieren
Montage der Profilschienen
Logasol – 6720860086 (2022/10)
6720640298-53.1ST
