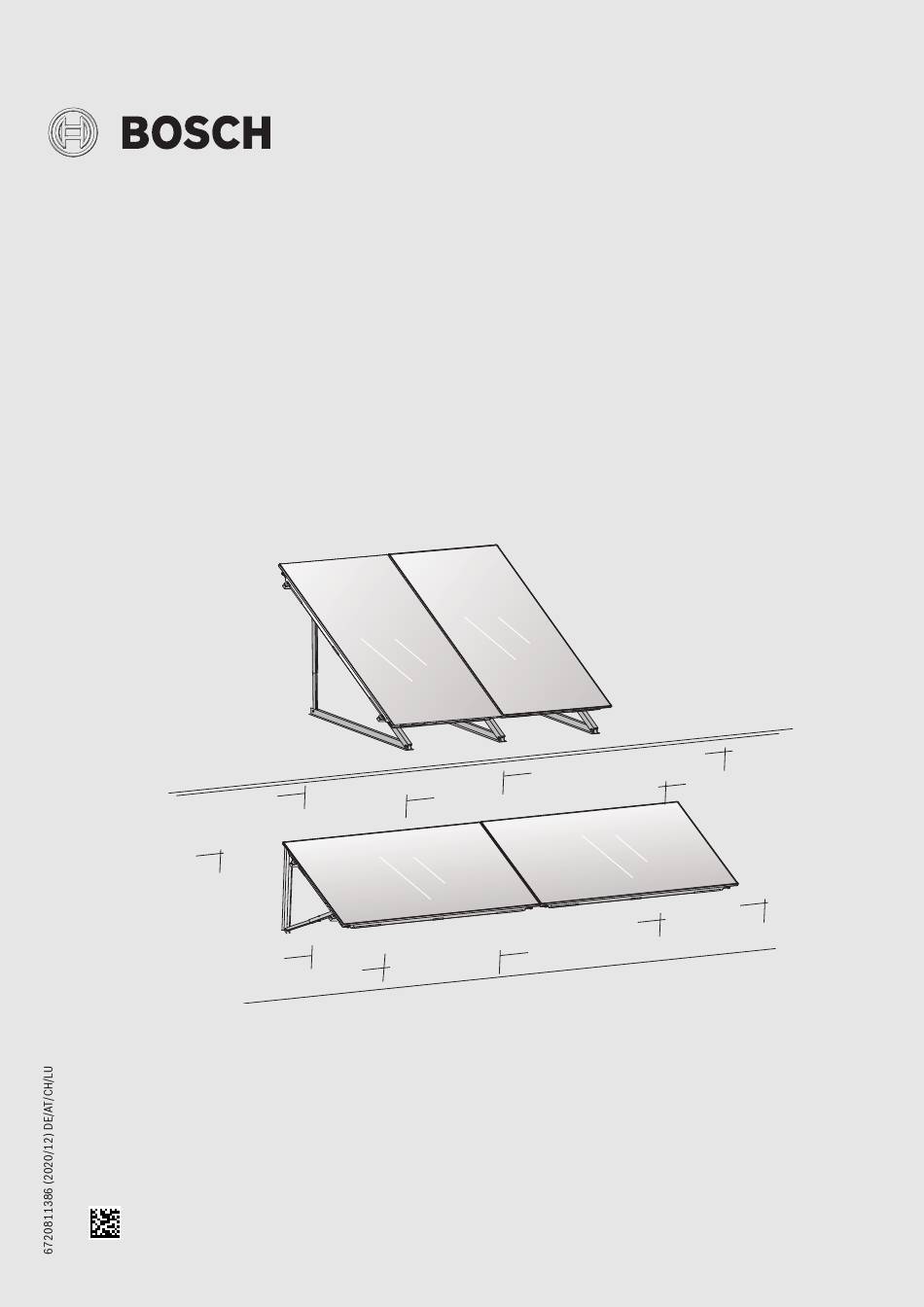

Installations- und Wartungsanleitung für die Fachkraft / Hinweise für den Betreiber
Flachkollektor Flachdach- und Fassadenmontage
SO5000TF
FKC-2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch SO5000TF

Inhaltszusammenfassung für Bosch SO5000TF

  • Seite 1 Installations- und Wartungsanleitung für die Fachkraft / Hinweise für den Betreiber Flachkollektor Flachdach- und Fassadenmontage SO5000TF FKC-2...

  • Seite 2: Symbolerklärung Und Sicherheitshinweise

    14 Datenschutzhinweise ....... . 27 ▶ Ausgeführte Arbeiten dokumentieren. SO5000TF – 6720811386 (2020/12)

  • Seite 3: H Bestimmungsgemäße Verwendung

    Fachbetrieb aus- geführt werden dürfen. ▶ Auf die Notwendigkeit von Inspektion und Wartung für den sicheren und umweltverträglichen Betrieb hinweisen. ▶ Installations- und Bedienungsanleitungen zur Auf- bewahrung an den Betreiber übergeben. SO5000TF – 6720811386 (2020/12)

  • Seite 4: Angaben Zum Produkt

    Internetseite. Absorberfläche (Nettofläche, A 2,18 Aperturfläche (Fläche, auf der nutzbares Son- 2,25 nenlicht einfällt, A Gewicht netto, ohne Verpackung (m) zulässiger Betriebsdruck Kollektor Tab. 2 Technische Daten Typschild Das Typschild des Kollektors befindet sich am Kollektorgehäuse. SO5000TF – 6720811386 (2020/12)

  • Seite 5: Lieferumfang

    Kollektorstütze Abrutschsicherung Steckverbinder 1) Bei Kollektortyp waagerecht: 2 x Kollektorstützen Tab. 4 Montage-Set Erweiterung, je weiteren Kollektor Je nach Montagesituation sind zusätzliche Kollektorstützen und zusätzli- che Profilschienen erforderlich. Auf diese wird in den folgenden Kapiteln hingewiesen. SO5000TF – 6720811386 (2020/12)
  • Seite 6 Tab. 5 Anschluss-Set für ein Kollektorfeld 0010019401-01 Bild 6 2 Transportschutzecken beinhalten je 1 Verbindungs-Set (1 Verbindungs-Set enthält 2 Federbandschellen und 1 Solar- schlauch) Bauteil Stück Federbandschelle Solarschlauch 145 mm mit Stopfen Transportschutzecke mit Verbindungs-Set Tab. 6 SO5000TF – 6720811386 (2020/12)

  • Seite 7: Bauteile Und Technische Dokumente

    – EN 12977: Thermische Solaranlagen und ihre Bauteile (kunden- spezifisch gefertigte Anlagen) – DIN 1988: Technische Regeln für Trinkwasserinstallation (TRWI) • Elektrischer Anschluss: – DIN EN 62305 Teil 3 / VDE 0185-305-3: Blitzschutz, Schutz von baulichen Anlagen und Personen SO5000TF – 6720811386 (2020/12)

  • Seite 8: Anforderungen An Den Installationsort

    ▶ Schneefanggitter oberhalb des Kollektors montieren (Abstand von maximal 1 m zwischen Kollektor und Schneefanggitter einhalten). -oder- ▶ Schneemengen regelmäßig räumen. 0010017117-01 Bild 9 Kollektoranordnung bei Höhensprüngen Zusätzliche Last durch abrutschenden Schnee Normale Last Höhensprung  Dachneigung Länge der zusätzlichen Belastung SO5000TF – 6720811386 (2020/12)

  • Seite 9: Anordnung Der Kollektoren

    Anstellwinkel-Bereiche, die je nach Jahreszeit einen optima- len Solarertrag sicherstellen. Einsatzbereich Anstellwinkel Warmwasser 30 - 45° Warmwasser + Raumbeheizung 45 - 60° Warmwasser + Schwimmbad 30 - 45° Warmwasser + Raumbeheizung + Schwimmbad 45 - 60° Tab. 8 SO5000TF – 6720811386 (2020/12)

  • Seite 10: Platzbedarf Am Dach

    [b] sind der DIN EN 1991-1-4 und dem Arbeitsblatt 61 des BDH 30° 5,05 m 2,94 m (Bundesverband der deutschen Heizungsindustrie) entnommen. 35° 5,44 m 3,17 m 40° 5,79 m 3,37 m 45° 6,09 m 3,55 m 2,33 m SO5000TF – 6720811386 (2020/12)

  • Seite 11: Benötigte Werkzeuge Und Materialien

    4,06 m 8,38 m 14,27 m 3,58 m 6,10 m 9,58 m 16,31 m 4,78 m 8,14 m 10,78 m 18,35 m 5,98 m 10,19 m 11,98 m 20,40 m Tab. 10 Maß A, Anzahl Kollektoren SO5000TF – 6720811386 (2020/12)

  • Seite 12: Transport

    ▶ Stopfen [2] erst direkt vor der Montage des Solarschlauches entfer- nen. ▶ Transportverpackungen mit dem umweltverträglichsten Recycling- verfahren entsorgen. 6720640298-45.1ST Bild 22 Solarschlauch mit Stopfen 6720803995.25-1.ST 6720803995.25-1.ST Bild 20 Kollektoranschlüsse nicht als Transporthilfe nutzen SO5000TF – 6720811386 (2020/12)

  • Seite 13: Montage Der Kollektorstützen

    2. Teleskopschienen an gewählten Löchern mit Schraube M8 × 20 be- festigen. 1200 0010017130-01 Bild 26 Grundausführung, 3 senkrechte Kollektoren (Maße in mm) 0010017128-01 Bild 24 Teleskopschienen montieren 1200 1200 Bild 27 Grundausführung, > 3 senkrechte Kollektoren (Maße in mm) SO5000TF – 6720811386 (2020/12)

  • Seite 14: Abstände Bei Beschwerungswannen

    Anzahl Kol- Anzahl Kollek- Maß A Maß B Maß C Maß D lektoren torstützen lektoren torstützen Tab. 12 Anzahl der Kollektorstützen und Abstände der Zusatzstützen (grau) bei Grundausführung mit Beschwerungswannen, senk- rechte Montage, Maße in mm SO5000TF – 6720811386 (2020/12)

  • Seite 15: Kollektorstützen Auf Flachdach Montieren

    ▶ Profile, Kollektorstützen und weiteres Montagematerial nur auf Bau- schutzmatten ablegen. 0010017137-01 Bild 33 Ausführung für höhere Lasten, 3 senkrechte und alle weiteren Bei Verwendung von Beschwerungswannen mit Kies ist je Kollektor ein Kollektoren (Angaben in mm, Beschwerungswannen) maximales Gewicht von 320 kg möglich. SO5000TF – 6720811386 (2020/12)
  • Seite 16 6720647803.23-2.ST Bild 34 Kollektorstützen auf Doppel-T-Träger, Maße in mm (Werte in Klammern: waagerechte Montage Beschwerungswannen ▶ Kollektorstützen gemäß ermittelten Abstandsmaßen aufstellen. ▶ Je Kollektor 4 Beschwerungswannen [2] in untere Profile [1] und in- einander hängen [3]. SO5000TF – 6720811386 (2020/12)

  • Seite 17: Kollektorstützen An Fassade Montieren

    2) Je Dübel/Schraube muss eine Zugkraft von min. 1,63 kN bzw. eine Vertikalkraft (Abscherkraft) von min. 1,56 kN aufgenommen werden können. 3) 3 × Schraubendurchmesser = Außendurchmesser der Unterlegscheibe Tab. 15 Auslegungswerte für Schrauben und Dübel SO5000TF – 6720811386 (2020/12)
  • Seite 18 Profilschienen noch ausgerichtet werden können. 0010017149-01 Bild 42 Profilschienen und Kollektorstützen ausrichten 0010017147-01 Bild 40 Profilschienen montieren Zusätzliche Profilschienen montieren (Zubehör) Durch die Montage von zusätzlichen Profilschienen kann das Montage- system höhere Lasten aufnehmen ( Kapitel “Montage der Kollektor- stützen”). SO5000TF – 6720811386 (2020/12)

  • Seite 19: Montage Der Kollektoren

    ▶ Erst wenn die Federbandschelle über dem Solarschlauch liegt, Si- Bild 45 Montage des Solarschlauches cherungsring ziehen. HINWEIS Undichtigkeiten am Kollektoranschluss! Ein nachträgliches Lösen der Federbandschelle kann die Spannkraft be- einträchtigen. ▶ Federbandschelle direkt vor die Wulst des Kollektoranschlusses schieben. Erst dann den Sicherungsring ziehen. SO5000TF – 6720811386 (2020/12)

  • Seite 20: Kollektormontage Am Boden Vorbereiten

    Verletzungsgefahr durch herunterfallende Kollektoren. Die Abrutschsicherungen greifen in die Montagetaschen. ▶ Sicherstellen, dass die Montagetaschen frei von Beschädigungen und frei zugänglich sind. Die Kunststoffteile an den Kollektorspannern haben keine tragende Funktion. Sie erleichtern nur die Montage. SO5000TF – 6720811386 (2020/12)
  • Seite 21 ▶ Kollektor rechts auf die Profilschienen legen und Montagetaschen [2] in die Abrutschsicherungen [1] gleiten lassen. 0010017155-01 Bild 51 Doppelseitigen Kollektorspanner einlegen 0010017153-01 Bild 49 Kollektor in die Abrutschsicherungen gleiten lassen ▶ Kollektor vorsichtig an die Kollektorspanner schieben und waage- recht ausrichten. SO5000TF – 6720811386 (2020/12)
  • Seite 22 Kollektoren nicht ausreichend an Kollektorspanner geschoben Bild 55 Kollektorspanner links montieren Kollektoren korrekt montiert; Schraube kann festgedreht werden VORSICHT Verletzungsgefahr und Undichtigkeiten durch ungesicherte Solar- schläuche, da Solarflüssigkeit austreten kann. ▶ Jeden Solarschlauch am Kollektoranschluss mit einer Federband- schelle sichern. SO5000TF – 6720811386 (2020/12)

  • Seite 23: Kollektortemperaturfühler Montieren

    Bild 57 Kollektortemperaturfühler montieren Vorlaufleitung montieren ▶ Gedämmte Vorlaufleitung am Halter befestigen. Rücklaufleitung montieren Wenn die Tauchhülse eines falschen Kollektors durchstoßen wurde, die- ▶ Rücklaufleitung am Kollektorfeld entlang führen. se Tauchhülse mit dem Stopfen aus dem Anschluss-Set abdichten. SO5000TF – 6720811386 (2020/12)

  • Seite 24: Rohrleitungen Ohne Entlüfter Anschließen

    ▶ Rücklauf mit Steigung zum Kollektorfeld verlegen. ▶ Bei jedem Richtungswechsel nach unten und erneuter Steigung einen weiteren Entlüfter montieren. Bild 64 Vorlauf mit Entlüfter über Dach Bild 62 Hydraulischer Anschluss mit Entlüfter (Vorlauf rechts) SO5000TF – 6720811386 (2020/12)

  • Seite 25: Anschluss-Set Für 2 Reihen Montieren

    ▶ Rohrleitungen im Außenbereich mit UV-, wetter- und hochtempera- turbeständigem Material (150 °C) dämmen. 0010017162-01 ▶ Rohrleitungen im Innenbereich mit hochtemperaturbeständigem Ma- terial (150 °C) dämmen. Bild 66 Bauseitige Rohrleitung montieren ▶ Dämmungen bei Bedarf vor Vogelfraß schützen. ▶ Örtliche Beanspruchungen beachten. SO5000TF – 6720811386 (2020/12)

  • Seite 26: Wartung/Inspektion

        Sichtprüfung der Rohrleitungsdämmung auf dem Dach durchgeführt?      Sichtprüfung der Glasscheiben. Reinigung bei starker Ver- schmutzung. Bemerkungen: Firmenstempel / Datum / Unterschrift Tab. 20 Inbetriebnahme-, Inspektions- und Wartungsarbeiten SO5000TF – 6720811386 (2020/12)

  • Seite 27: Umweltschutz, Außerbetriebnahme, Entsorgung

    übermittelt werden. Weitere Informationen werden auf Anfrage bereitgestellt. Sie können sich unter der folgenden Anschrift an unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND. 6720640298-60.1ST Sie haben das Recht, der auf Art. 6 Abs. 1 S. 1 f DSGVO beruhenden Ver- Bild 67 Belüftungsöffnungen...
  • Seite 28 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
