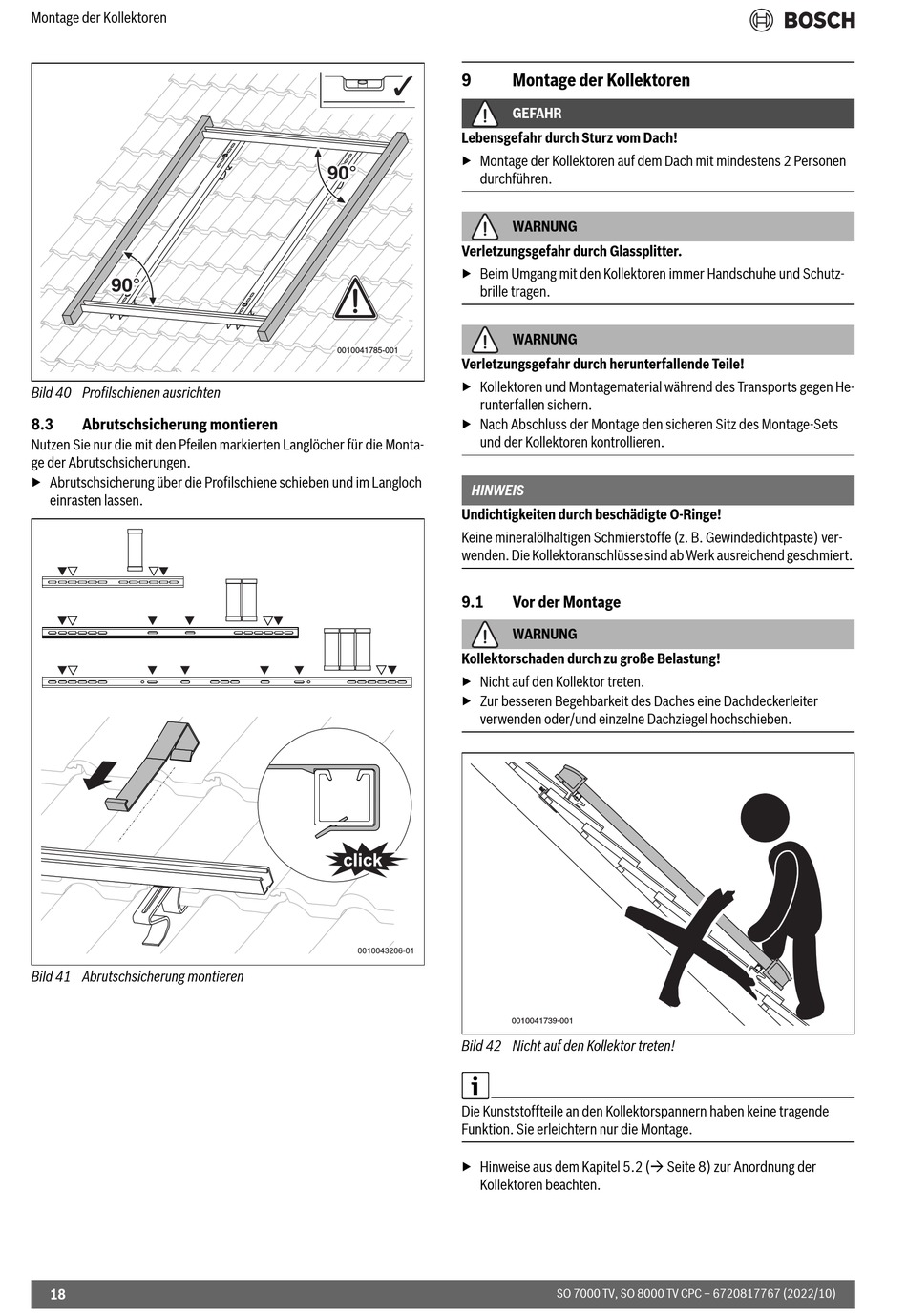

Montage der Kollektoren

90° 90°
Bild 40 Profilschienen ausrichten
8.3

Abrutschsicherung montieren

Nutzen Sie nur die mit den Pfeilen markierten Langlöcher für die Monta-
ge der Abrutschsicherungen.
▶ Abrutschsicherung über die Profilschiene schieben und im Langloch
einrasten lassen.
Bild 41 Abrutschsicherung montieren
18
9
Lebensgefahr durch Sturz vom Dach!
▶ Montage der Kollektoren auf dem Dach mit mindestens 2 Personen
90° 90°
durchführen.
Verletzungsgefahr durch Glassplitter.
▶ Beim Umgang mit den Kollektoren immer Handschuhe und Schutz-
brille tragen.
6720816962-31.1S 0010041785-001
Verletzungsgefahr durch herunterfallende Teile!
▶ Kollektoren und Montagematerial während des Transports gegen He-
runterfallen sichern.
▶ Nach Abschluss der Montage den sicheren Sitz des Montage-Sets
und der Kollektoren kontrollieren.
HINWEIS
Undichtigkeiten durch beschädigte O-Ringe!
Keine mineralölhaltigen Schmierstoffe (z. B. Gewindedichtpaste) ver-
wenden. Die Kollektoranschlüsse sind ab Werk ausreichend geschmiert.
9.1
Kollektorschaden durch zu große Belastung!
▶ Nicht auf den Kollektor treten.
▶ Zur besseren Begehbarkeit des Daches eine Dachdeckerleiter
verwenden oder/und einzelne Dachziegel hochschieben.
Bild 42 Nicht auf den Kollektor treten!
Die Kunststoffteile an den Kollektorspannern haben keine tragende
Funktion. Sie erleichtern nur die Montage.
▶ Hinweise aus dem Kapitel 5.2 ( Seite 8) zur Anordnung der
Kollektoren beachten.
Montage der Kollektoren
GEFAHR
WARNUNG
WARNUNG

Vor der Montage

WARNUNG
