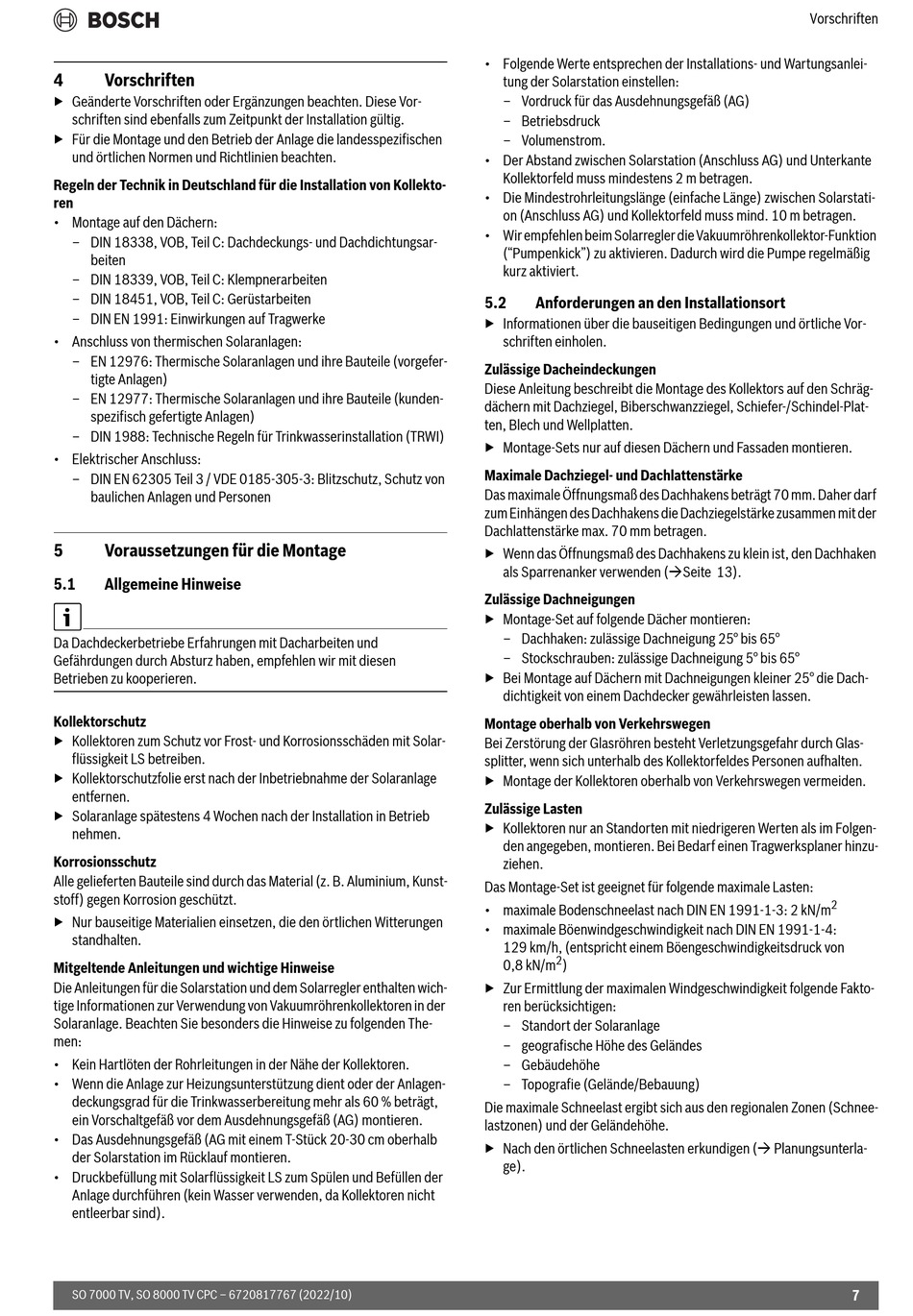

Vorschriften

▶ Geänderte Vorschriften oder Ergänzungen beachten. Diese Vor-
schriften sind ebenfalls zum Zeitpunkt der Installation gültig.
▶ Für die Montage und den Betrieb der Anlage die landesspezifischen
und örtlichen Normen und Richtlinien beachten.
Regeln der Technik in Deutschland für die Installation von Kollekto-
ren
• Montage auf den Dächern:
– DIN 18338, VOB, Teil C: Dachdeckungs- und Dachdichtungsar-
beiten
– DIN 18339, VOB, Teil C: Klempnerarbeiten
– DIN 18451, VOB, Teil C: Gerüstarbeiten
– DIN EN 1991: Einwirkungen auf Tragwerke
• Anschluss von thermischen Solaranlagen:
– EN 12976: Thermische Solaranlagen und ihre Bauteile (vorgefer-
tigte Anlagen)
– EN 12977: Thermische Solaranlagen und ihre Bauteile (kunden-
spezifisch gefertigte Anlagen)
– DIN 1988: Technische Regeln für Trinkwasserinstallation (TRWI)
• Elektrischer Anschluss:
– DIN EN 62305 Teil 3 / VDE 0185-305-3: Blitzschutz, Schutz von
baulichen Anlagen und Personen
5 Voraussetzungen für die Montage
5.1

Allgemeine Hinweise

Da Dachdeckerbetriebe Erfahrungen mit Dacharbeiten und
Gefährdungen durch Absturz haben, empfehlen wir mit diesen
Betrieben zu kooperieren.
Kollektorschutz
▶ Kollektoren zum Schutz vor Frost- und Korrosionsschäden mit Solar-
flüssigkeit LS betreiben.
▶ Kollektorschutzfolie erst nach der Inbetriebnahme der Solaranlage
entfernen.
▶ Solaranlage spätestens 4 Wochen nach der Installation in Betrieb
nehmen.
Korrosionsschutz
Alle gelieferten Bauteile sind durch das Material (z. B. Aluminium, Kunst-
stoff) gegen Korrosion geschützt.
▶ Nur bauseitige Materialien einsetzen, die den örtlichen Witterungen
standhalten.
Mitgeltende Anleitungen und wichtige Hinweise
Die Anleitungen für die Solarstation und dem Solarregler enthalten wich-
tige Informationen zur Verwendung von Vakuumröhrenkollektoren in der
Solaranlage. Beachten Sie besonders die Hinweise zu folgenden The-
men:
• Kein Hartlöten der Rohrleitungen in der Nähe der Kollektoren.
• Wenn die Anlage zur Heizungsunterstützung dient oder der Anlagen-
deckungsgrad für die Trinkwasserbereitung mehr als 60 % beträgt,
ein Vorschaltgefäß vor dem Ausdehnungsgefäß (AG) montieren.
• Das Ausdehnungsgefäß (AG mit einem T-Stück 20-30 cm oberhalb
der Solarstation im Rücklauf montieren.
• Druckbefüllung mit Solarflüssigkeit LS zum Spülen und Befüllen der
Anlage durchführen (kein Wasser verwenden, da Kollektoren nicht
entleerbar sind).
SO 7000 TV, SO 8000 TV CPC – 6720817767 (2022/10)
• Folgende Werte entsprechen der Installations- und Wartungsanlei-
tung der Solarstation einstellen:
– Vordruck für das Ausdehnungsgefäß (AG)
– Betriebsdruck
– Volumenstrom.
• Der Abstand zwischen Solarstation (Anschluss AG) und Unterkante
Kollektorfeld muss mindestens 2 m betragen.
• Die Mindestrohrleitungslänge (einfache Länge) zwischen Solarstati-
on (Anschluss AG) und Kollektorfeld muss mind. 10 m betragen.
• Wir empfehlen beim Solarregler die Vakuumröhrenkollektor-Funktion
("Pumpenkick") zu aktivieren. Dadurch wird die Pumpe regelmäßig
kurz aktiviert.
5.2

Anforderungen an den Installationsort

▶ Informationen über die bauseitigen Bedingungen und örtliche Vor-
schriften einholen.
Zulässige Dacheindeckungen
Diese Anleitung beschreibt die Montage des Kollektors auf den Schräg-
dächern mit Dachziegel, Biberschwanzziegel, Schiefer-/Schindel-Plat-
ten, Blech und Wellplatten.
▶ Montage-Sets nur auf diesen Dächern und Fassaden montieren.
Maximale Dachziegel- und Dachlattenstärke
Das maximale Öffnungsmaß des Dachhakens beträgt 70 mm. Daher darf
zum Einhängen des Dachhakens die Dachziegelstärke zusammen mit der
Dachlattenstärke max. 70 mm betragen.
▶ Wenn das Öffnungsmaß des Dachhakens zu klein ist, den Dachhaken
als Sparrenanker verwenden (Seite 13).
Zulässige Dachneigungen
▶ Montage-Set auf folgende Dächer montieren:
– Dachhaken: zulässige Dachneigung 25° bis 65°
– Stockschrauben: zulässige Dachneigung 5° bis 65°
▶ Bei Montage auf Dächern mit Dachneigungen kleiner 25° die Dach-
dichtigkeit von einem Dachdecker gewährleisten lassen.
Montage oberhalb von Verkehrswegen
Bei Zerstörung der Glasröhren besteht Verletzungsgefahr durch Glas-
splitter, wenn sich unterhalb des Kollektorfeldes Personen aufhalten.
▶ Montage der Kollektoren oberhalb von Verkehrswegen vermeiden.
Zulässige Lasten
▶ Kollektoren nur an Standorten mit niedrigeren Werten als im Folgen-
den angegeben, montieren. Bei Bedarf einen Tragwerksplaner hinzu-
ziehen.
Das Montage-Set ist geeignet für folgende maximale Lasten:
• maximale Bodenschneelast nach DIN EN 1991-1-3: 2 kN/m
• maximale Böenwindgeschwindigkeit nach DIN EN 1991-1-4:
129 km/h, (entspricht einem Böengeschwindigkeitsdruck von
2
0,8 kN/m )
▶ Zur Ermittlung der maximalen Windgeschwindigkeit folgende Fakto-
ren berücksichtigen:
– Standort der Solaranlage
– geografische Höhe des Geländes
– Gebäudehöhe
– Topografie (Gelände/Bebauung)
Die maximale Schneelast ergibt sich aus den regionalen Zonen (Schnee-
lastzonen) und der Geländehöhe.
▶ Nach den örtlichen Schneelasten erkundigen ( Planungsunterla-
ge).
