Maico PP 45 RHL Montageanleitung Seite 53

10 Montage des éléments d'embrasure PP 45 LE, PP 45 LEV et PP 45 LEW90 | FR
ATTENTION
Risque d'endommagement de l'appareil et
de la maçonnerie par le condensat suite
à un montage incorrect, lorsque l'eau de
condensation s'écoule en direction du mur
intérieur en raison d'une inclinaison trop
faible de la gaine murale et du canal d'em-
brasure. Monter la gaine murale et le canal
d'embrasure avec une inclinaison de
1 à 2 % par rapport au côté de l'écoulement
de condensat.
Montage de la gaine murale
1. Monter la gaine murale comme indiqué
au chapitre 8.1. La gaine murale doit
dépasser le mur extérieur de 20 à 25 mm
pour permettre l'emboîtement de l'élément
d'embrasure.

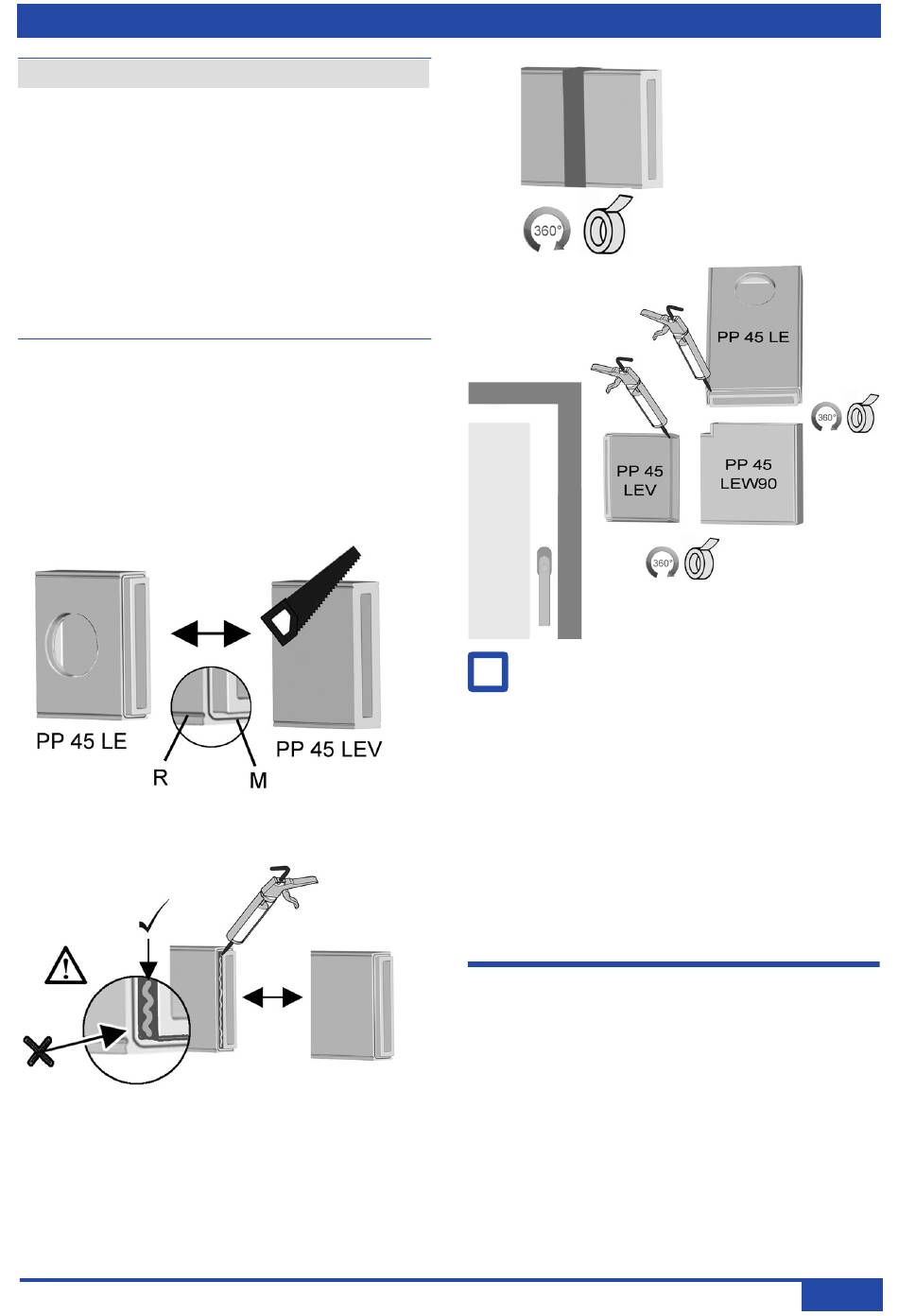

Préparation de l'élément d'embrasure
R Rainure transversale
M Colle de montage
Pour rallonges PP 45 LEV ou élé-
i
ments d'angle 90° PP 45 LEW90 :
Appliquer de la colle de montage [M] sur
tout le pourtour de la rainure frontale.
Coller l'élément d'embrasure sur la ral-
longe ou sur l'angle. Étancher impérati-
vement les raccords sur tout le pourtour,
par ex. avec du ruban adhésif. Scier la
rallonge à la dimension souhaitée. Veil-
ler à ce que les raccords de l'embrasure
soient en affleurement sur le site de
montage.
Montage de l'élément d'embrasure
1. Enfoncer le joint en caoutchouc [2] situé
du côté du mur extérieur sur la gaine
murale qui dépasse.
2. Enfoncer l'élément d'embrasure jusqu'en
butée sur la gaine murale/le joint en
caoutchouc. Le canal d'embrasure doit
être en affleurement avec le mur. Rac-
courcir la gaine murale si le canal d'em-
brasure dépasse du mur.
