Ausgleichsrahmen (Tiefe 55 mm) sind stapel-
bar. Bei der Montage von Ausgleichsrahmen
aus Edelstahl ausschließlich Edelstahlschrau-
ben verwenden.
● Elektrische Zuleitung entsprechend der
Gerätevariante beachten:
PP 45 O/K: Steuerleitung J-Y (ST) Y
2 x 2 x 0,8 mm. Max. 25 m ab Sternpunkt,
bis Sternpunkt max. 4 m.
PP 45 RC: NYM 3 x 1,5mm²
PPB 30 O/K: Steuerleitungen: Typ J-YSTY,
0,8 mm, 4-adrig. Max. 25 m ab Sternpunkt,
bis Sternpunkt max. 4 m.
Netzanschluss und 230 V-Eingang:
Typ NYM-J 5G1, 5 mm²
● Abluftbetrieb an PPB 30 K-Geräten mit bau-
seitigem Taster.
● Montageorte und -ausführungen für die
Lüftungsgeräte so wählen, dass Schall-
emissionen gering gehalten werden.
Vermeiden Sie (wenn möglich):
● Schallbrücken zum Baukörper. Genügend
Abstand zu anderen Fassadenkomponen-
ten einhalten.
● Disbalancen, die durch unterschiedliche
Längen der Steuerleitungen entstehen.
Installationsvorgaben bzgl. der Kabellängen
und -typen beachten.
● Fehlerhafte Messwerte bei ungeeignetem
Montageort der Steuerung und externen
Sensoren. Störeinflüsse und direkte Sonne-
neinstrahlung vermeiden.
● Bei der Verwendung von mehr als 2 Lüf-
tungsgeräten empfehlen wir die Raumluft-
steuerung in eine bauseits bereitzustellende
Elektronik-Schalterdose einzubauen. Dies
bietet ausreichend Platz für den Anschluss
der Leitungen an der Raumluftsteuerung.
● Leise Umschaltgeräusche beim Drehrich-
tungswechsel der PPB 30-Ventilatoren.
PPB 30 nicht in Schlafräumen installieren.
● Laibungselemente PP 45 LE und PP 45 LEV
nicht mit PPB 30-Geräten kombinierbar.

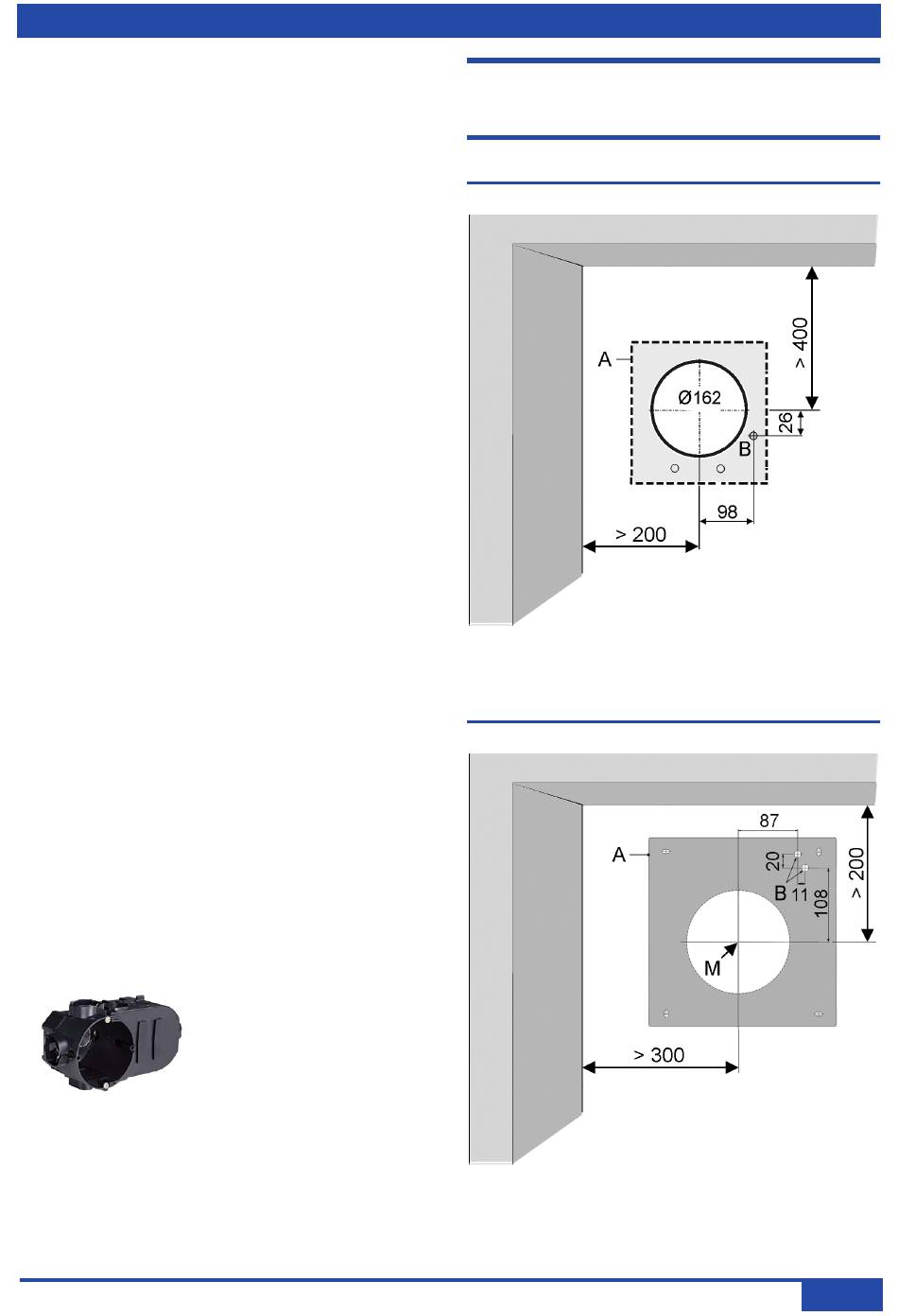

9 Montage der Wandhülse und Außenabdeckung | DE
9 Montage der Wandhülse und
Außenabdeckung
9.1 Montage Wandhülse
PP 45 RHK/RHL für PP 45-Geräte
A Umriss Innenabdeckung
B Kabeldurchführung, Position je nach
PP 45 RHK/RHL für PPB 30-Geräte
A Umriss Innenabdeckung
B PPB 30-Kabeldurchführungen
M Mitte Wandhülse
Gerätetyp
