Formation de rouille de surface : suite
i
à des influences extérieures (par ex.
air chargé de dioxyde de soufre ou de sel,
poussières métalliques, etc.), une rouille de
surface peut se former sur l'acier inoxydable.
Nous conseillons de nettoyer avec soin les
protections externes en acier inoxydable non
peint avant le montage (retirer la poussière
et les traces de doigts) et d'appliquer un peu
d'huile (p. ex. de l'huile d'entretien pour acier
inoxydable).

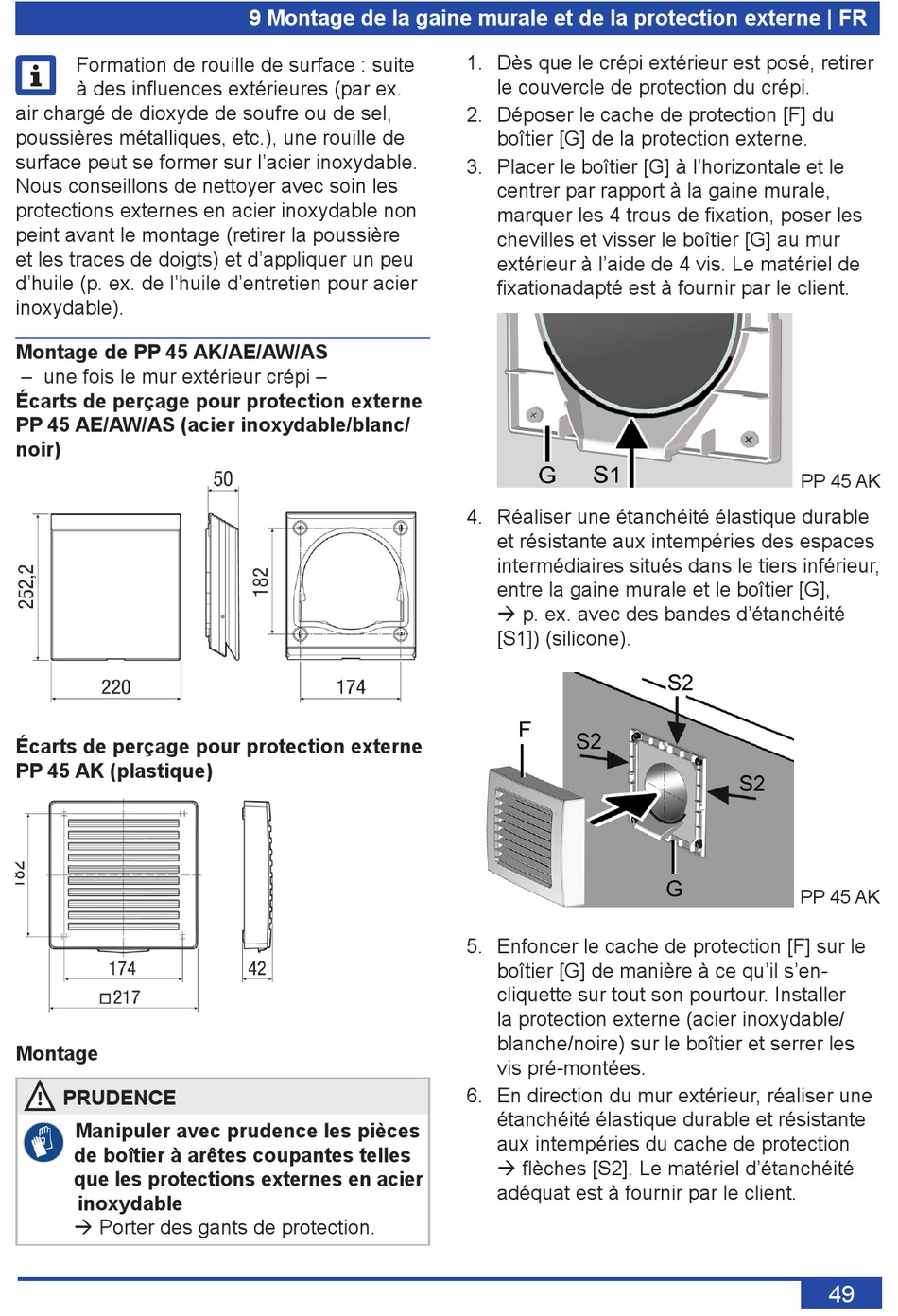

Montage de PP 45 AK/AE/AW/AS
– une fois le mur extérieur crépi –
Écarts de perçage pour protection externe
PP 45 AE/AW/AS (acier inoxydable/blanc/
noir)
Écarts de perçage pour protection externe
PP 45 AK (plastique)
Montage
! PRUDENCE
Manipuler avec prudence les pièces
de boîtier à arêtes coupantes telles
que les protections externes en acier
inoxydable
 Porter des gants de protection.
9 Montage de la gaine murale et de la protection externe | FR
1. Dès que le crépi extérieur est posé, retirer
le couvercle de protection du crépi.
2. Déposer le cache de protection [F] du
boîtier [G] de la protection externe.
3. Placer le boîtier [G] à l'horizontale et le
centrer par rapport à la gaine murale,
marquer les 4 trous de fixation, poser les
chevilles et visser le boîtier [G] au mur
extérieur à l'aide de 4 vis. Le matériel de
fixationadapté est à fournir par le client.
4. Réaliser une étanchéité élastique durable
et résistante aux intempéries des espaces
intermédiaires situés dans le tiers inférieur,
entre la gaine murale et le boîtier [G],
 p. ex. avec des bandes d'étanchéité
[S1]) (silicone).
5. Enfoncer le cache de protection [F] sur le
boîtier [G] de manière à ce qu'il s'en-
cliquette sur tout son pourtour. Installer
la protection externe (acier inoxydable/
blanche/noire) sur le boîtier et serrer les
vis pré-montées.
6. En direction du mur extérieur, réaliser une
étanchéité élastique durable et résistante
aux intempéries du cache de protection
 flèches [S2]. Le matériel d'étanchéité
adéquat est à fournir par le client.
PP 45 AK
PP 45 AK
