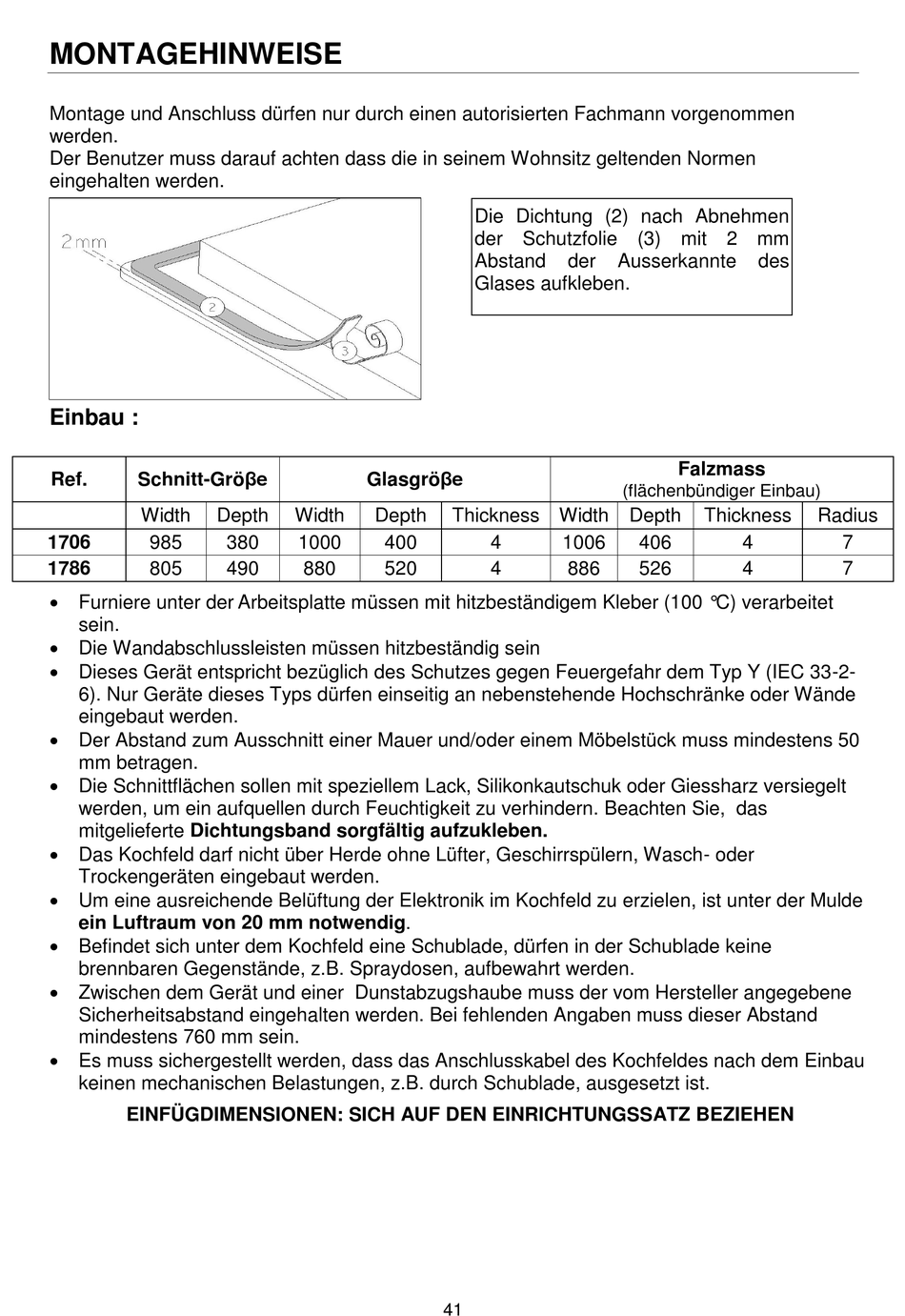

MONTAGEHINWEISE

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen
werden.
Der Benutzer muss darauf achten dass die in seinem Wohnsitz geltenden Normen
eingehalten werden.

Einbau :

Ref. Schnitt-Gröβe
Width Depth
1706 985
1786 805
 Furniere unter der Arbeitsplatte müssen mit hitzbeständigem Kleber (100 °C) verarbeitet
sein.
 Die Wandabschlussleisten müssen hitzbeständig sein
 Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y (IEC 33-2-
6). Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände
eingebaut werden.
 Der Abstand zum Ausschnitt einer Mauer und/oder einem Möbelstück muss mindestens 50
mm betragen.
 Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giessharz versiegelt
werden, um ein aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das
mitgelieferte Dichtungsband sorgfältig aufzukleben.
 Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder
Trockengeräten eingebaut werden.
 Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde
ein Luftraum von 20 mm notwendig.
 Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine
brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
 Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene
Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand
mindestens 760 mm sein.
 Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau
keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.
EINFÜGDIMENSIONEN: SICH AUF DEN EINRICHTUNGSSATZ BEZIEHEN
Glasgröβe
Width Depth
380 1000 400
490 880 520
Die Dichtung (2) nach Abnehmen
der Schutzfolie (3) mit 2 mm
Abstand der
Glases aufkleben.
Thickness Width
4 1006
4 886
41
Ausserkannte des
Falzmass
(flächenbündiger Einbau)
Depth Thickness
406 4
526 4
Radius
7
7
