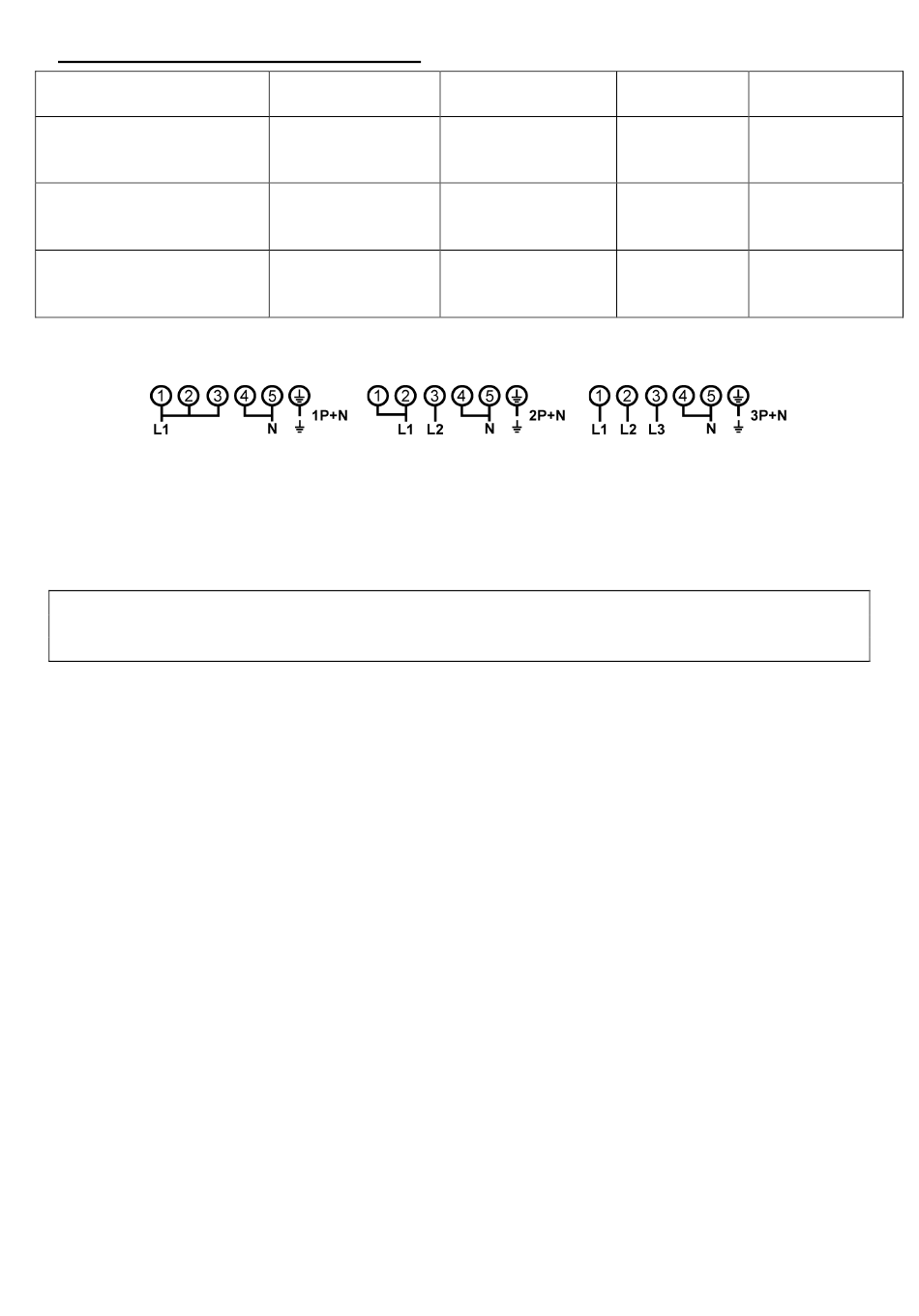

Branchement de la table 5 zones :
Réseau
230 V~ 1P+N 50 Hz
400 V~ 2P+N 50 Hz
400 V~ 3P+N 50 Hz
(*) calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6/1990
Attention ! Veillez à bien engager les fils et à bien serrer les vis.
Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais
branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou
équipé d'une terre défectueuse.
Raccordement Diamètre câble
1 phase + N
2 phases + N
3 phases + N
29
H 05 VV - F
2
3 x 4 mm
H 05 RR - F
H 05 VV - F
2
4 x 2,5 mm
H 05 RR - F
H 05 VV - F
2
5 x 1,5 mm
H 05 RR - F
Calibre de
Câble
protection
40 A *
25 A *
16 A *
