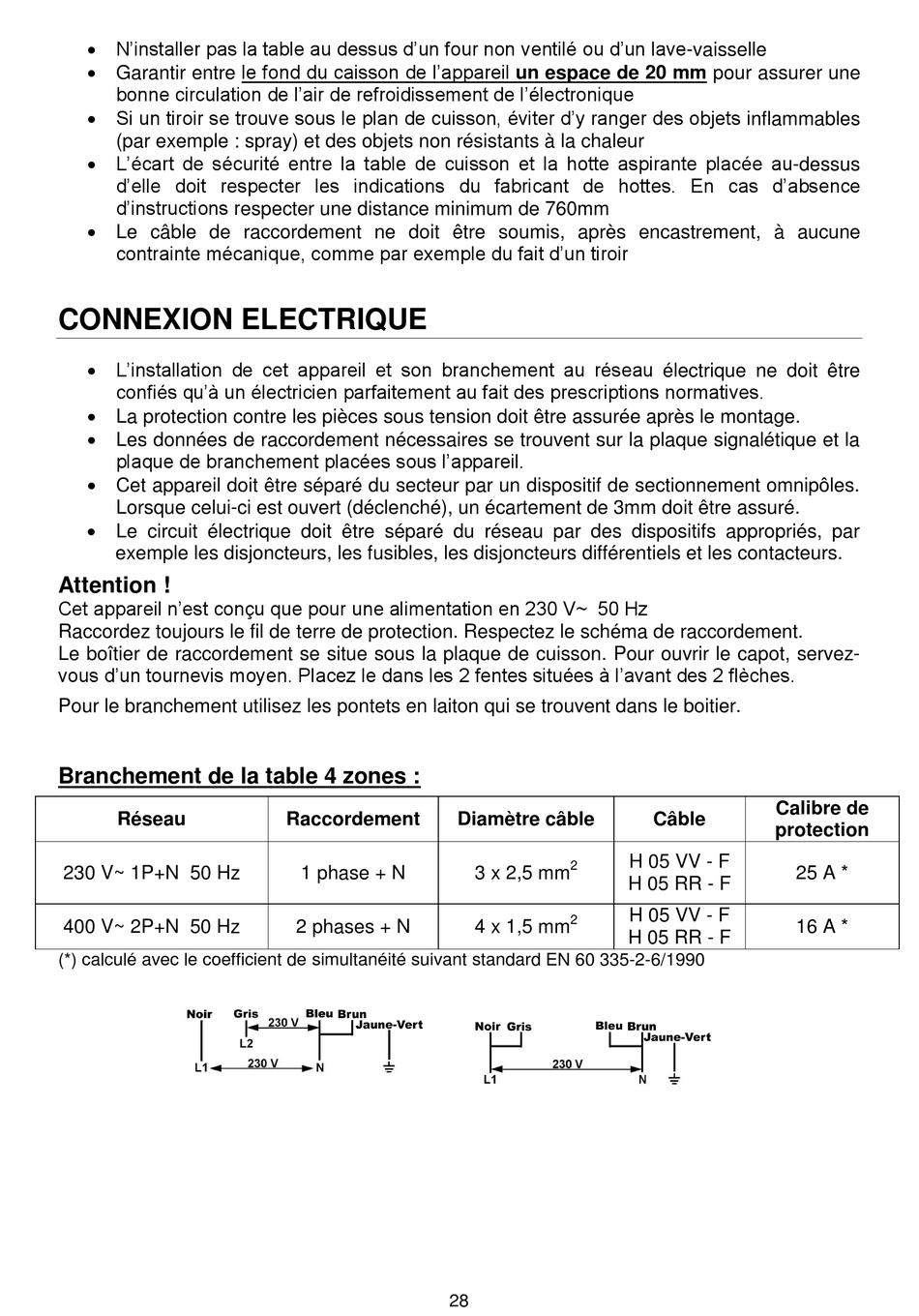

Connexion Electrique - Novy Flex Zone Montage- Und Bedienungsanleitung

 N'installer pas la table au dessus d'un four non ventilé ou d'un lave-vaisselle
 Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une
bonne circulation de l'air de refroidissement de l'électronique
 Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables
(par exemple : spray) et des objets non résistants à la chaleur
 L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus
d'elle doit respecter les indications du fabricant de hottes. En cas d'absence
d'instructions respecter une distance minimum de 760mm
 Le câble de raccordement ne doit être soumis, après encastrement, à aucune
contrainte mécanique, comme par exemple du fait d'un tiroir

CONNEXION ELECTRIQUE

 L'installation de cet appareil et son branchement au réseau électrique ne doit être
confiés qu'à un électricien parfaitement au fait des prescriptions normatives.
 La protection contre les pièces sous tension doit être assurée après le montage.
 Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la
plaque de branchement placées sous l'appareil.
 Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipôles.
Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré.

Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par
exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
Attention !
Cet appareil n'est conçu que pour une alimentation en 230 V~ 50 Hz
Raccordez toujours le fil de terre de protection. Respectez le schéma de raccordement.
Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-
vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.
Pour le branchement utilisez les pontets en laiton qui se trouvent dans le boitier.
Branchement de la table 4 zones :
Réseau
230 V~ 1P+N 50 Hz
400 V~ 2P+N 50 Hz
(*) calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6/1990
Raccordement Diamètre câble
1 phase + N
2 phases + N
28
H 05 VV - F
2
3 x 2,5 mm
H 05 RR - F
H 05 VV - F
2
4 x 1,5 mm
H 05 RR - F
Calibre de
Câble
protection
25 A *
16 A *
