Die Basisstation im Überblick
17 18
Die Basisstation erfüllt drei Aufgaben:
■
Laden des Geräte-Akkus
14
■
Unterstützung der Kommunikation mit einem
Datenmanagement-System
15
■
Unterstützung der Kommunikation mit einem
Computer
Hierfür stehen eine USB- und eine Ethernet-
(RJ45-) Schnittstelle zur Verfügung.
16

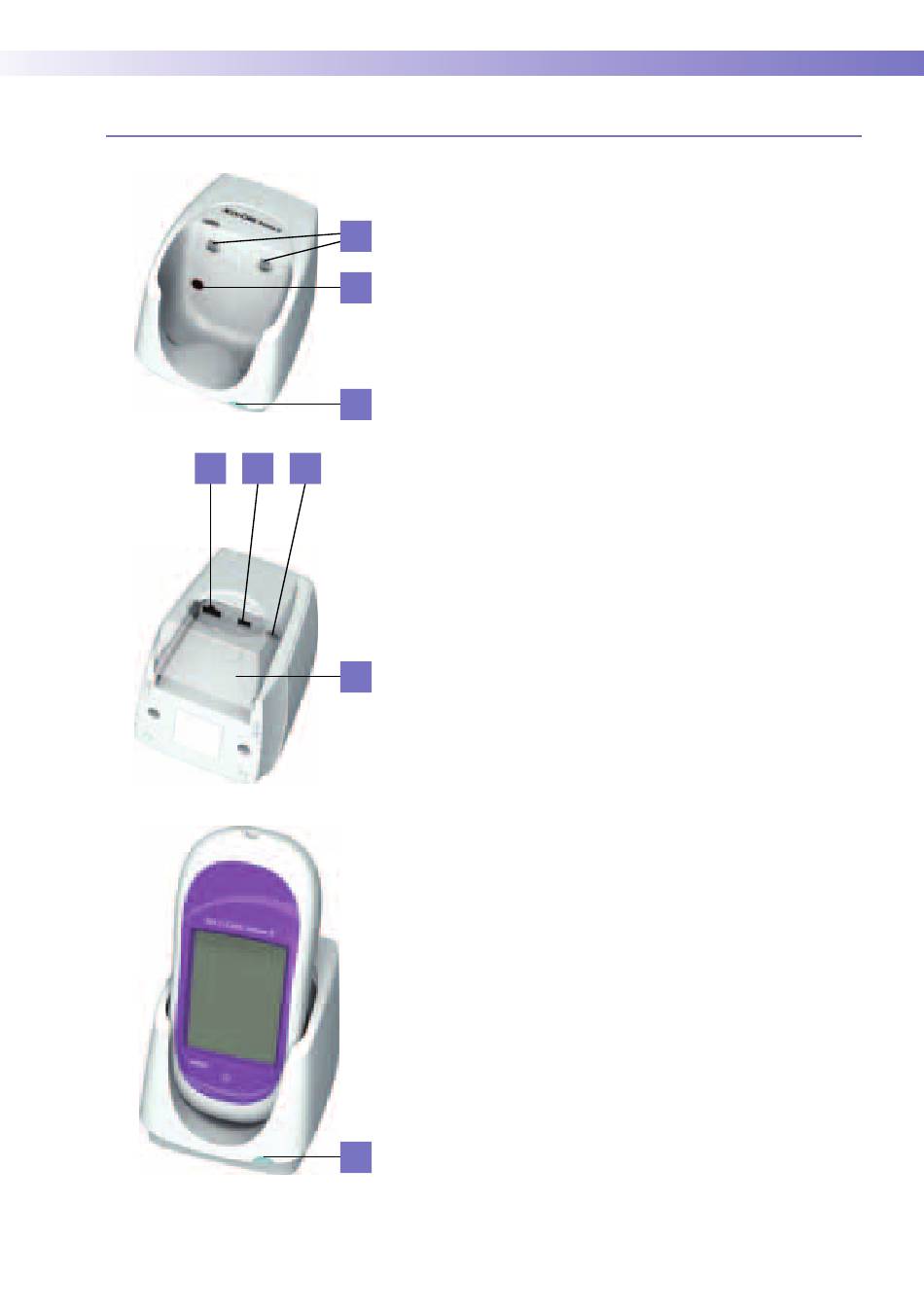

Folgende Elemente sind Teil der Basisstation:
14 Ladekontakte
19
15 Infrarotfenster zur Kommunikation mit dem Mess-
gerät
16 Statusanzeige (leuchtet bei aktiver Stromversor-
gung), Ladekontroll-Leuchte:
– Leuchtet rot, wenn die Stromversorgung aktiv ist
und die Anwendung startet.
– Leuchtet grün, wenn das Gerät bereit ist.
20
– Blinkt rot, wenn ein Fehler vorliegt.
– Leuchtet im Konfigurationsmodus blau.
An der Rückseite der Basisstation befinden sich die elek-
trischen Anschlüsse (zur besseren Übersicht ist die
abnehmbare Wandhalterung transparent dargestellt).
17 Netzwerkanschluss (LAN, RJ45)
18 USB-Anschluss
19 Buchse für das mitgelieferte Netzteil
20 Abnehmbare Halterung zur Wandmontage
Hinweise zum Anschließen der Basisstation finden Sie in
Kapitel 9.
